Blindnietmuttern Setzgeräte

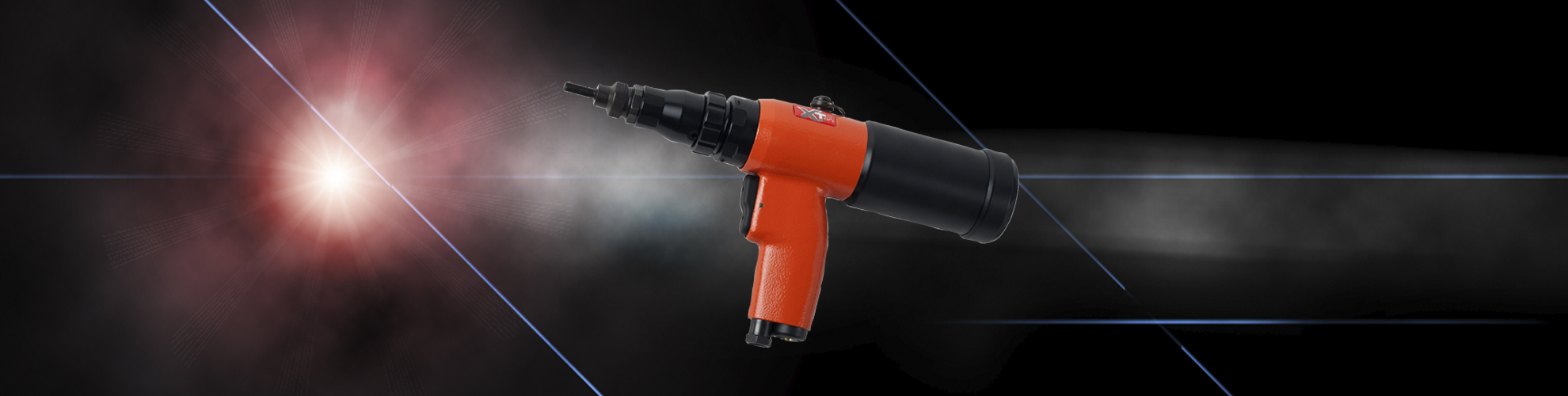

Das XT 810A ist ein druckluftbetriebenes Spezialwerkzeug zur Montage von Blindnietmuttern oder Blindnietbolzen.
Die Konstruktion basiert auf bewährter Technik und Hydropneumatik. Das Resultat ist ein effektives Hilfsmittel für anspruchsvolle Serienproduktion. Die Montage von Blindnietmuttern oder -Bolzen erfolgt einfach durch drei verschiedene Betätigungen einer Funktionstaste. Die Hublänge lässt sich schnell auf die richtige Stauchung der Niete einstellen, wodurch eine optimale Wulstbildung und somit ein fester Sitz erreicht wird. Wenn sich die Größe der Nieten ändert, können Ziehdorn, -Hülse und Mundstück im Handumdrehen ausgewechselt werden.
Technische Daten
| Type | Gewicht | Arbeitsdruck | max. Hub | Zugkraft | Geräuschpegel | Zyklus-Hub | Vibration | Geschwindigkeit |
| kg | bar | mm | kN | dB(A) | sek. | ms² | U/min. | |
| XT 810A | 1,88 | 5-7 (75-100si) | 6 | 19,2 (6bar) | < 75 | < 2,5 | < 2,5 | 1.000 |
Ziehdorne und Mundstücke XT 810A
| Arbeitsbereich XT 810A | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
| Stahl | X | X | X | X | X | X | |
| Aluminium | X | X | X | X | X | X | X |
| Edelstahl | X | X | X | X | X |
Ziehdorne und Mundstücke XT 810A Standard
| D Ø | Ziehdorn | Mundstück | A | B | C | G |
| mm | mm | mm | mm | mm | ||
| M3 | 2111-3 | 2112-3 | 8-14 | 26 | 10 | 17 |
| M4 | 2111-4 | 2112-4 | 7-13 | 26 | 10 | 17 |
| M5 * | 2111-5 | 2112-5 | 8-14 | 26 | 11 | 20 |
| M6 * | 2111-6 | 2112-6 | 10-16 | 27 | 13 | 20 |
| M8 * | 2111-8 | 2112-8 | 12-18 | 28 | 16 | 20 |
| M10 * | 2111-10 | 2112-10 | 14-20 | 28 | 18 | 20 |
| M12 | 2111-12 | 2112-12 | 16-22 | 27 | 20 | 20 |
Ziehdorne und Mundstücke XT 810A
| D Ø | Ziehdorn | Mundstück | A | B | C | G |
| mm | mm | mm | mm | mm | ||
| M3 | 11685-3 | 11713-3 | 4-10 | 7 | 10 | 15 |
| M4 | 11685-4 | 11713-4 | 7-13 | 7 | 10 | 20 |
| M5 | 11685-5 | 11713-5 | 10-16 | 7 | 11 | 20 |
| M6 | 11685-6 | 11713-6 | 15-21 | 8 | 13 | 20 |
| M8 | 11685-8 | 11713-8 | 17-23 | 9 | 16 | 20 |
| M10 | 11685-10 | 11713-13 | 20-26 | 9 | 18 | 20 |
| M12 | 11685-12 | 11713-12 | 20-26 | 8 | 20 | 20 |
Ziehhülsen und Mundstücke XT 810A
| D Ø | Ziehdorn | Mundstück | A | B | C | G |
| mm | mm | mm | mm | mm | ||
| M4 | 4331-4 | 4330-4 | 5,5-11,5 | 27 | 20 | 25 |
| M5 | 4331-5 | 4330-5 | 5,5-11,5 | 27 | 20 | 25 |
| M6 | 4331-6 | 4330-6 | 5,5-11,5 | 27 | 20 | 25 |
| M8 | 4331-8 | 4330-8 | 5,5-11,5 | 27 | 20 | 25 |
Abmessungen in [mm]
* ist im Lieferumfang enthalten
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
