Blindnietmutternsetzgeräte

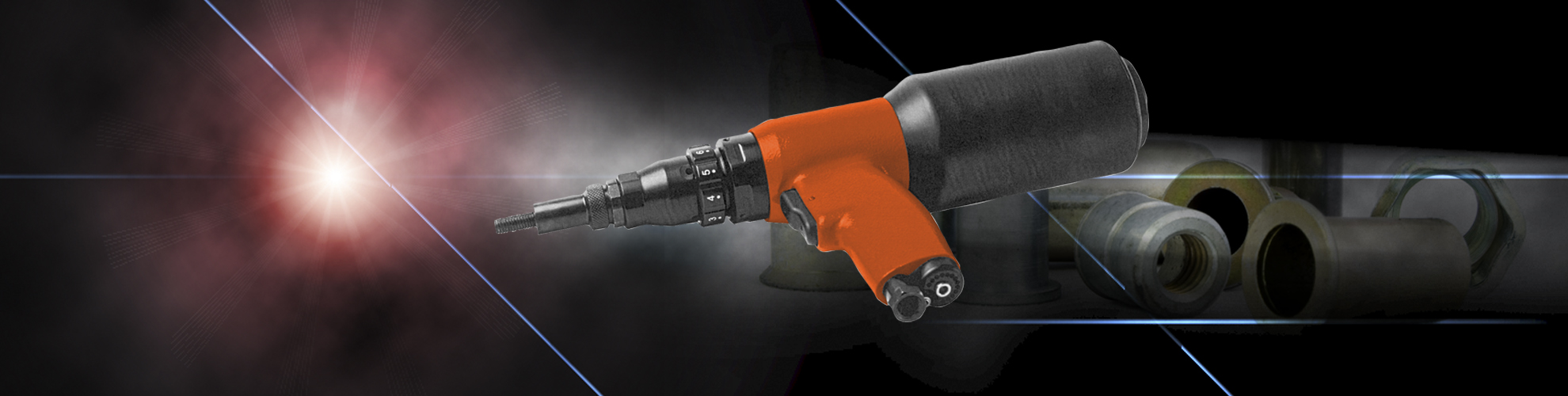

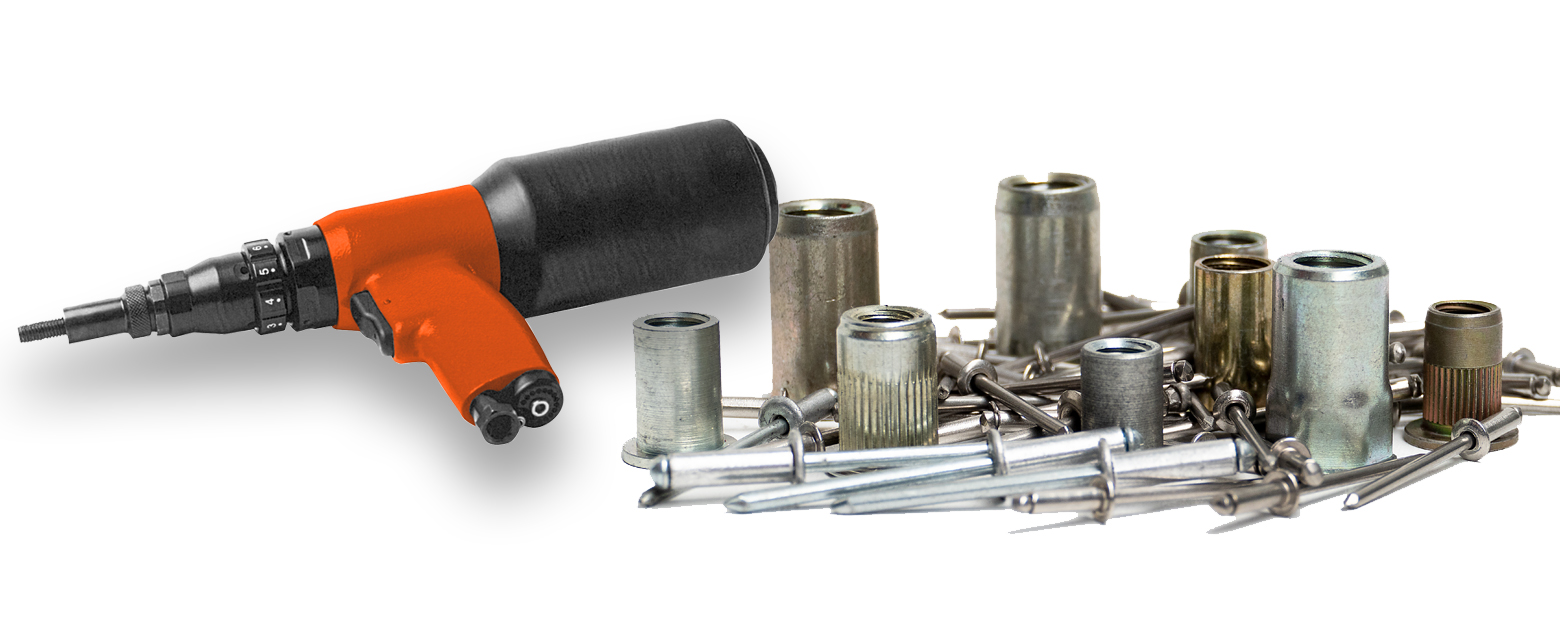

Leicht zu handhabendes Montagewerkzeug zum Setzen von Blindnietmuttern oder Blindnietbolzen.
Das XT912 bietet eine einzigartige Prozesssteuerung, um sicherzustellen, dass der Niet immer mit der richtigen Hublänge vom Anwender eingebaut wird. Der Vorgang stoppt, wenn eine Abweichung festgestellt wird, da der Niet nur mit der vom Anwender bestimmten Kraft gestaucht wird. Diese kraftsparende Automatisierung ist eines der Merkmale, die das Werkzeug so hochzuverlässig macht. Das bedeutet, es ist nur ein Minimum an Wartung erforderlich. Die Komponenten dieser ausgewogenen Werkzeuge werden aus hochfestem Aluminium und Stahl gefertigt. Diese speziell ausgewählten Materialien kombinieren Festigkeit und ein geringes Gewicht, um die Belastung auf den Anwender zu minimieren. Der Betreiber baut die Niete mit einem Auslösemechanismus ein. "Gewinde aus" ist automatisch eingestellt. Die Hublänge kann einfach eingestellt werden, um eine optimale Position zu erreichen, die im Endergebnis die gewünschte Stauchung aufweist.

Technische Daten XT912
Type | Gewicht | Arbeitsdruck | max. Hub | Zugkraft | Geräuschpegel | Zyklus-Hub | Länge | Höhe |
kg | bar | mm | kN | db(A) | sek. | mm | mm | |
XT912 | 2,2 | 5,5-7 | 6 | 30 (bei 6 bar) | < 75 | < 2,5 | 354 | 168 |
Arbeitsbereich XT912 | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
Stahl | X | X | X | X | X | X | |
Aluminium | X | X | X | X | X | X | X |
Edelstahl | X | X | X | X | X |
X = empfohlener Arbeitsbereich

Ziehdorne und Mundstücke XT912
D Ø | Ziehdorn | Mundstück | A | B | C | G |
mm | mm | mm | mm | mm | ||
M3 | 2111-3 | 2112-3 | 8-14 | 26 | 10 | 17 |
M4 | 2111-4 | 2112-4 | 7-13 | 26 | 10 | 17 |
M5 | 2111-5 | 2112-5 | 8-14 | 26 | 11 | 20 |
M6 | 2111-6 | 2112-6 | 10-16 | 27 | 13 | 20 |
M8* | 2111-8 | 2112-8 | 12-18 | 28 | 16 | 20 |
M10* | 2111-10 | 2112-10 | 14-20 | 28 | 18 | 20 |
M12* | 2111-12 | 2112-12 | 16-22 | 27 | 20 | 20 |
* = in Lieferung von XT912 enthalten


Ziehdorne und Mundstücke XT912
D Ø | Ziehdorn | Mundstück | A | B | C | G |
mm | mm | mm | mm | mm | ||
M3 | 11685-3 | 11713-3 | 4-10 | 7 | 10 | 15 |
M4 | 11685-4 | 11713-4 | 7-13 | 7 | 10 | 20 |
M5 | 11685-5 | 11713-5 | 10-16 | 7 | 11 | 20 |
M6 | 11685-6 | 11713-6 | 15-21 | 8 | 13 | 20 |
M8 | 11685-8 | 11713-8 | 17-23 | 9 | 16 | 20 |
M10 | 11685-10 | 11713-10 | 20-26 | 9 | 18 | 20 |
M12 | 11685-12 | 11713-12 | 20-26 | 8 | 20 | 20 |


Ziehhülsen und Mundstücke XT912
D Ø | Ziehdorn | Mundstück | A | B | C | G |
mm | mm | mm | mm | mm | ||
M4 | 4331-4 | 4330-4 | 5,5-11,5 | 27 | 20 | 25 |
M5 | 4331-5 | 4330-5 | 5,5-11,5 | 27 | 20 | 25 |
M6 | 4331-6 | 4330-6 | 5,5-11,5 | 27 | 20 | 25 |
M8 | 4331-8 | 4330-8 | 5,5-11,5 | 27 | 20 | 25 |
M10 | 11685-10 | 11713-10 | 20-26 | 9 | 18 | 20 |
M12 | 11685-12 | 11713-12 | 20-26 | 8 | 20 | 20 |
Abmessungen in mm

Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
