Schleifmaschinen

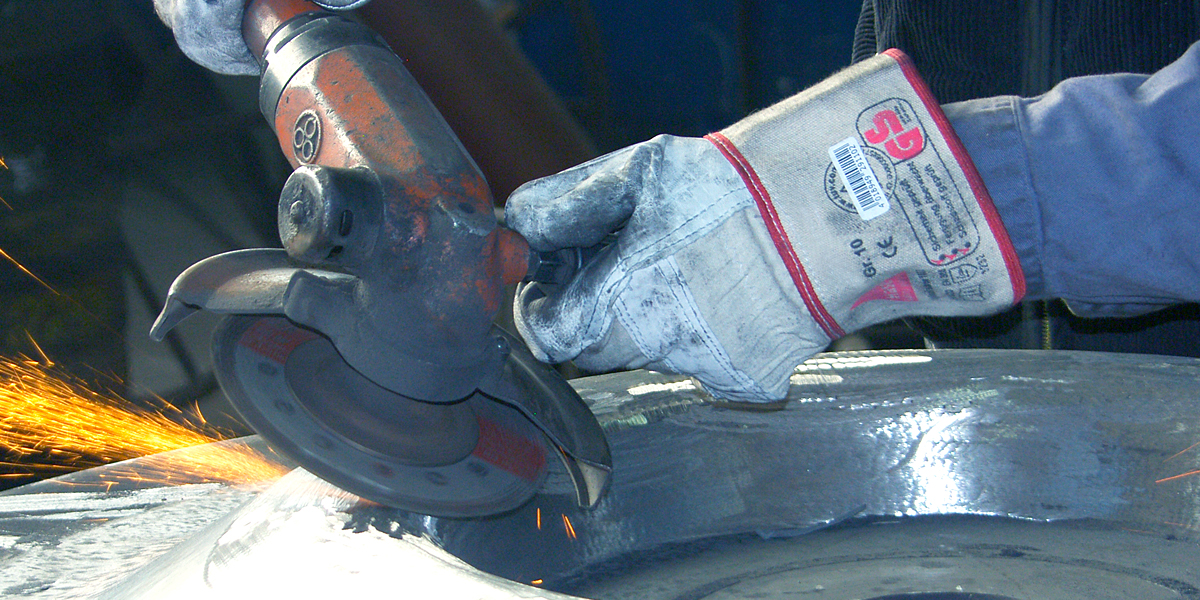

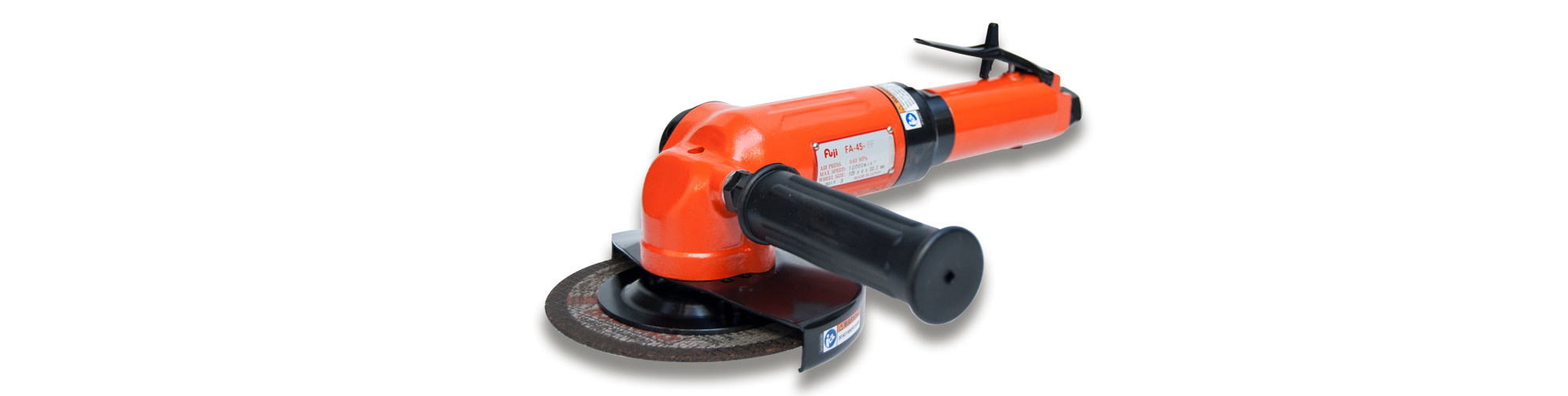

Winkelschleifer der Serie FA für die unterschiedlichsten Anwendungsbereiche
Eine große Auswahl an Winkelschleifern für den Einsatz in verschiedenen Anwendungen. Viele dieser Modelle weisen Merkmale wie gefräste Kegelräder, Drehzahlregler, eingebaute Abluftführung und eine patentierte Zahnradkühlung auf.
Die flachen Winkelschleifer haben eine Abluftführung nach hinten, einen niedrigen Lärmpegel, eine hohe Drehzahl und ein ergonomisches Design.
FA-20-2F 6 NEC
Ausführung mit Spannzange
| Modell | Spannzangen- | Max. Ø | Leerlauf- | Spindelgew.- | Winkelkopf- | Leistung | Gesamt- | Gewicht | Max. Luft- |
| größe | Schleifstift | drehzahl | größe | höhe | länge | verbrauch | |||
| mm | mm | min-1 | Zoll | mm | kW | mm | kg | m³/min. |
Ausführung mit Abluft seitlich
| FA-20-2F 6 NEC | 6 | 50 | 15.000 | ⅜"-24UNF (M) | 40,5 | 0,283 | 186 | 0,7 | 0,56 |
Druckluftanschluss: ¼" NPT. Schlauchweite: 9,5 mm (⅜")
FA-30-3F ⅝ NEC
Modelle mit Sicherheitshebelventil
| Modell | Max. Ø Schleif- | Leerlauf- | Aufnahme- | Winkelkopf- | Leistung | Gesamt- | Gewicht | Max. Luft- |
| scheibe | drehzahl | gewinde | höhe | länge | verbrauch | |||
| mm | min-1 | Zoll / metr. | mm | kW | mm | kg | m³/min. |
Ausführung mit Abluft seitlich
| FA-20-1F NEC | 50x4x9,53 | 15.000 | ¼"-28UNF (F) | 40,5 | 0,283 | 186 | 0,7 | 0,58 |
| FA-30-3F ⅝ NEC | 100x6x15,88 | 13.500 | M8-P1,25 (F) | 56 | 0,482 | 202 | 1,1 | 0,65 |
inkl. Zu- und Abluftschlauch
| FA-20X-1F NEC | 50x4x9,5 | 15.000 | ¼"-28UNF (F) | 40,5 | 0,265 | 220 | 0,8 | 0,54 |
| FA-30X-3F ⅝ NEC | 100x6x15,88 | 13.500 | M8-P1,25 (F) | 40,5 | 0,434 | 236 | 1,2 | 0,65 |
Druckluftanschluss: ¼" NPT. Schlauchweite: 9,5 mm (⅜")
FA-5E-13F
Modelle mit Sicherheitshebelventil
| Modell | Max. Ø Schleif- | Leerlauf- | Spindel- | Winkelkopf- | Leistung | Gesamt- | Gewicht | Max. Luft- |
| scheibe | drehzahl | gewinde | höhe | länge | verbrauch | |||
| mm | min-1 | Zoll / metr. | mm | kW | mm | kg | m³/min. | |
| FA-5E-13F* | 125x6x22,2 | 12.000 | ⅜"-24UNF (M) | 75 | 0,96 | 282 | 2,2 | 0,95 |
| FA-5E-2F* | 125x6x22,2 | 12.000 | M8x1,25 (F) | 70 | 0,96 | 282 | 2,1 | 0,95 |
* Druckluftanschluss: ⅜" NPT. * Schlauchweite: 9,5 mm (⅜"). * Mit vibrationsgedämpften Handgriffen.
FA-45-5F
Modelle mit Sicherheitshebelventil
| Modell | Max. Ø Schleif- | Spindel- | Leerlauf- | Winkel- | Leistung | Gesamt- | Gewicht | Max. Luft- | Vibr. |
| scheibe | gewinde | drehzahl | kopfhöhe | länge | verbrauch | ||||
| mm | Zoll / metr. | min-1 | mm | kW | mm | kg | m³/min. | m/s² | |
| FA-45-2F NEC | 125x6x22,2 | M14x2,0 | 10.900 | 67 | 0,950 | 259 | 2,1 | 1,08 | 5,2 |
| FA-45-3F NEC | 125x6x22,2 | ⅝-11UNC | 10.900 | 67 | 0,950 | 259 | 2,1 | 1,08 | 5,2 |
| FA-45-5F NEC | 125x6x22,2 | M14x2,0 | 12.000 | 67 | 1,000 | 259 | 2,1 | 1,14 | 5,4 |
| FA-45-6F NEC | 125x6x22,2 | ⅝-11UNC | 12.000 | 67 | 1,000 | 259 | 2,1 | 1,14 | 5,4 |
| FA-45-7F NEC | 125x6x22,2 | ⅝-11UNC | 7.000 | 67 | 0,870 | 259 | 2,1 | 0,82 | 3,4 |
| FA-45-12F NEC | 125x6x22,5 | M8-P1,25 (F) | 12.000 | 61 | 1,000 | 259 | 2,1 | 1,14 | 5,4 |
| FA-70-4F NEC | 180x6x22,2 | ⅝-11UNC | 7.000 | 103 | 1,700 | 324 | 3,5 | 1,70 | 4,0 |
Schlauchweite FA-45... 9,5 mm (⅜"), FA-70... 12,7 mm (½"), Druckluftanschluss: ⅜"NPT
FA-6C-8M
Modelle mit Sicherheitsstarthebel
| Modell | Max. Ø Schleif- | Leerlauf- | Winkel- | Leistung | Gesamt- | Gewicht | Max. Luft- |
| scheibe | drehzahl | kopfhöhe | länge | verbrauch | |||
| mm | min-1 | mm | kW | mm | kg | m³/min. |
Ausführung mit Spindelaußengewinde ⅝"-11 UNC
| FA-4C-1F | 100x6x15 | 13.500 | 77 | 0,55 | 210 | 1,8 | 0,55 |
| FA-40-1F | 100x6x15 | 13.500 | 74 | 1,00 | 208 | 1,9 | 1,00 |
| FA-6C-6M | 180x6x22,2 | 7.600 | 89 | 1,18 | 252 | 2,9 | 1,15 |
| FA-6C-8M | 180x6x22,2 | 7.600 | 89 | 1,18 | 252 | 2,7 | 1,15 |
| FA-6C-12M | 180x6x22,2 | 7.600 | 89 | 1,18 | 252 | 2,9 | 1,15 |
| FA-7E-6VF | 180x6x22,2 | 7.600 | 89 | 1,50 | 272 | 3,1 | 1,40 |
| FA-7E-8VF | 180x6x22,2 | 8.400 | 87 | 1,59 | 307 | 3,1 | 1,40 |
Druckluftanschluss: ⅜" BSP, FA-9C: ½" BSP. Schlauchweite FA-4: 9,5 mm (⅜"),
FA-6 - FA-9: 12,7 mm (½")
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
