Hydraulik-Drehmomentschrauber
Hydraulische Kassettenschrauber ..LOW -Standard-
Der hydraulische Vierkanschrauber der Serie LOW bietet unübertroffene Kraft im gesamten Sortiment der Schraubtechnik. Mit einer Wiederholgenuigkeit ±3,0% und einem Drehmomentbereich von 230-44.500 Nm, wird der Hydraulikschrauber vorwiegend im Schwermaschinenbau eingesetzt. Drehmomente über 15.000 Nm können zum größten Teil nur hydraulisch erzeugt werden. Dafür bilden Elektro- oder Akkuschrauber keine passende Alternative. Anhand einer mitgelieferten Drehmomenttabelle wird der Druck an der Hydraulikpumpe eingestellt, um den richtigen Drehmomentwert am Schraubgerät zu erzielen. Das Anschlussdrehgelenk ist in alle Positionen drehbar. Somit kann mit diesem Hydraulikschrauber auch in begrenzten Platzverhältnissen gearbeitet werden. Das Gehäuse besteht aus einer leichtgewichtigen Titan-Aluminium-Legierung. Diese ist extrem robust und sorgt für ein möglichst ergonomisches Arbeiten, da das Gewicht aller Schraubermodelle aufs Geringste reduziert wird.
Merkmale
• Drehmomenteinstellung mittels Drehmomenttabelle
• Drehmomentbereich 230-44.500 Nm
• Wiederholgenauigkeit ±3,0%
• Betriebsdruck bis 700 bar
• Robustes Ratschenrad mit großer Verzahnung
• Torsions-Rückhalteklinkensystem für max. Wirkungsgrad
• Integriertes Sicherheitsventil zum Schutz vor Überdruck
• Abstützarm mit Sicherung für alle Positionen
• 360° x 180°- Anschlussgelenk mit Schnellkupplung
• Geeignet für kontinuierlichen Einsatz bei max. Druck

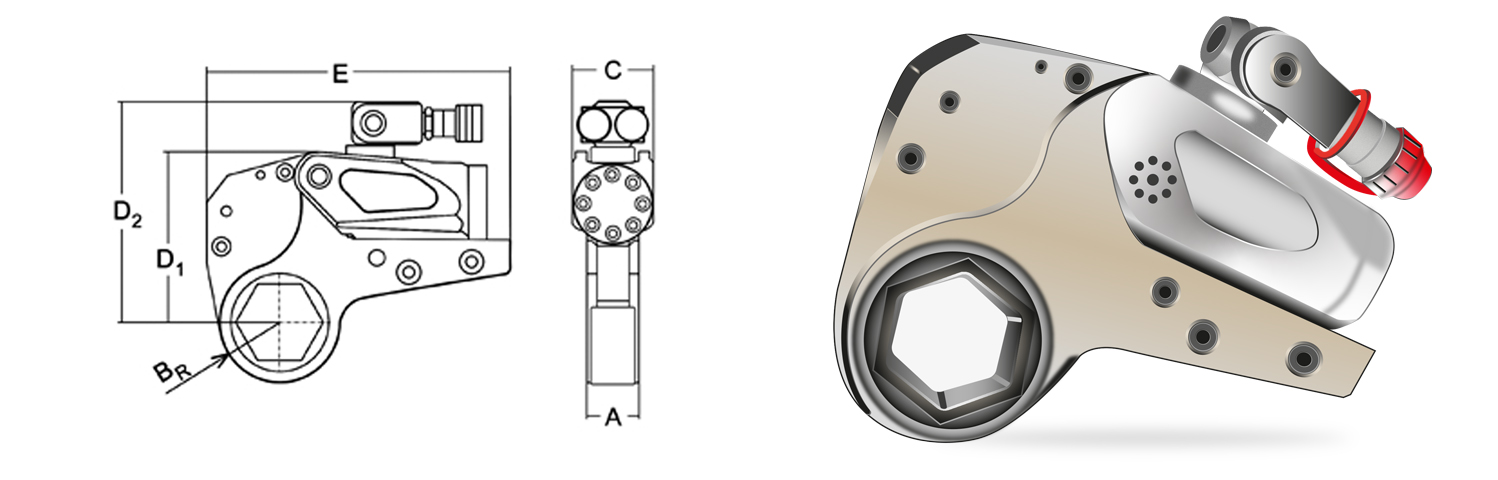

Technische Zeichnung
Abmessungen und Auswahltabelle
| Type | Schlüsselweite * | Drehmoment Min. | Drehmoment Max. | Gewicht | A | BR* | C | D1 | D2 | E |
| [mm] | [Nm] | [Nm] | [kg] | mm | mm | mm | mm | mm | mm | |
| 2 LOW | 19 - 60 | 230 | 2.400 | 2,6 | 32 | 27 - 60 | 50 | 102 | 126 | 186 |
| 4 LOW | 36 - 80 | 585 | 6.450 | 6,4 | 42 | 36 - 61 | 66 | 136 | 177 | 295 |
| 8 LOW | 41 - 105 | 1.090 | 12.000 | 11,3 | 53 | 46 - 78 | 83 | 169 | 207 | 300 |
| 14 LOW | 50 - 115 | 1.850 | 18.500 | 17,1 | 64 | 60 - 87 | 99 | 204 | 239 | 361 |
| 30 LOW | 85 - 175 | 4.180 | 44.500 | 40,4 | 85 | 78 - 128 | 131 | 272 | 303 | 430 |
* Siehe Auswahltabelle für Wechselkassetten im Datenblatt unter Downloads.
OPTIONEN
• Höhere Drehmomente auf Anfrage
• Personalisierte Gravur auf dem Gehäuse (z.B. Firmenlogo)
ZUBEHÖR
LIEFERUMFANG
• Hydraulischer Kassettenschrauber LOW
• Austauschbare Abstützung
• Drehmomenttabelle
• Werksprüfzeugnis
• Bedienungsanleitung
• Werkzeugkoffer (bis Typ 14 LOW)
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
