Lochstanzmaschinen

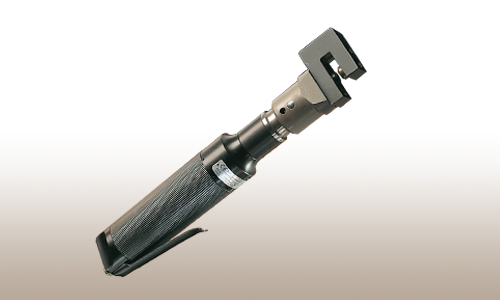

Lochstanzmaschine Serie H5
Druckluftbetriebenes Stanzwerkzeug für Bleche bis zu 3,5 mm.
Technische Daten

Lochstanzmaschine H5

Die H5 ist ein lufthydraulisches Lochstanzwerkzeug. Seine Konstruktion bietet die Möglichkeit, kraftvoll und mit schnellem Schlag zu arbeiten. Das Lochstanzen erfolgt gratfrei. Die H5 Lochstanzmaschine stanzt Bleche bis zu 3,5 mm.

Das Werkzeug ist leicht und gut ausgewogen, um den Anwender so wenig wie möglich zu belasten. Die Lufthydraulik sorgt für leisen und vibrationsfreien Lauf.

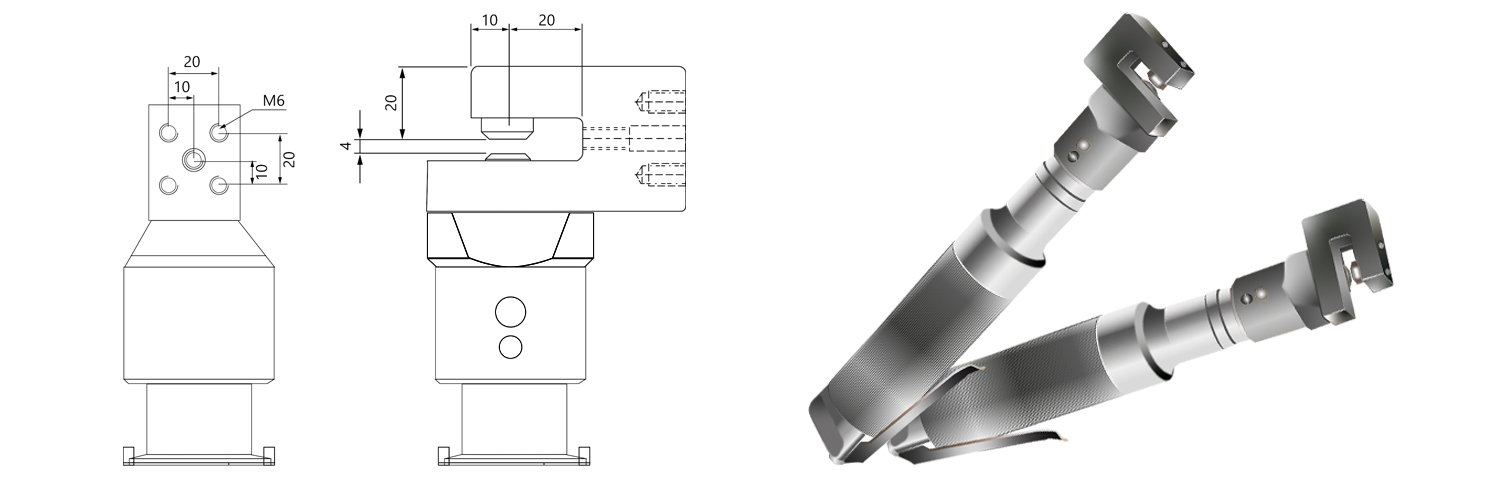

H5 Werkzeugkopf

Antriebseinheit H5

Bezeichnung Gewicht Druckkraft Länge Zylinder
kg kN mm Ø mm
H5/d-D333 1,9 10 334 52
H5/d-D433 2,1 15 351 60



Leistung* (Blechstärke mm) D333 und 433

Material Aluminium Stahl Edelstahl Aluminium Stahl Edelstahl
D333 D333 D333 D433 D433 D433
Stanze Ø 4 mm 3,3 2,4 1,4 3,5 3,5 2,1
Stanze Ø 5 mm 2,6 1,8 1,1 3,5 2,8 1,9
Stanze Ø 6 mm 2,2 1,5 0,9 3,3 2,3 1,4
Stanze Ø 7 mm 1,9 1,3 0,8 2,8 2,0 1,2
Stanze Ø 8 mm 1,6 1,1 0,7 2,5 1,7 1,0

Vibrationsniveau: < 2,5 m/s²
Geräuschpegel: 63 dB(A)  CE

* Bei Druck von 6 bar

H5 Lochstanzmaschine ist in Standardausführung mit einem kompletten Stanzsatz von 4 - 8 mm erhältlich. In Sonderausführung sind Stanzen in Intervallen von 0,1 mm lieferbar.
Stanze und Matrize lassen sich leicht austauschen.

Beispiel: H5 Lochstanzmaschine mit Antriebseinheit D333 und Durchmesser (d) der Stanze 5 mm hat die Bestell-Bezeichnung: H5/5-D333.

Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.

Downloads

Bedienungsanleitung und Ersatzteilliste H5-D333

Bedienungsanleitung und Ersatzteilliste H5-D433
