Antriebsspindeleinheiten
Pneumatische Bohreinheit BE 22SK mit 250 Watt Leistung
Die pneumatische Bohreinheit BE 22SK überzeugt durch ihre kleine, extrem robuste und kompakte Bauweise. Angetrieben von einem leistungsstarken Druckluft-Luftmotor verfügt das System über ein stabiles Getriebe und eine präzise Antriebsspindel mit einem 3/8 Zoll mal 24G Gewinde.
In der Standardausführung ist die Bohreinheit mit einem Zahnkranzbohrfutter als Werkzeugaufnahme ausgestattet. Für flexible Anwendungen lässt sich die Einheit wahlweise auch mit einem Spannzangenfutter bestücken. Das vielseitige System ist in 7 unterschiedlichen Drehzahl-Versionen lieferbar. Als maßgeschneiderte Sonderausführung erhalten Sie die Antriebe zudem als Linksläufer sowie in einer komplett ölfreien Ausführung.
- Kompaktes Gehäuse: Extrem stabile und platzsparende Bauform für den industriellen Einsatz.
- 7 Drehzahl-Varianten: Flexibel anpassbar an unterschiedliche Materialien und Bohrdurchmesser.
- Seitlicher Luftauslass: Optimierte Luftführung direkt am Gehäuse für sicheres Arbeiten.
- Flexible Werkzeugaufnahme: Wahlweise mit robustem Schlüssel- oder präzisem Spannzangenfutter lieferbar.
- Sonderausführungen: Optionale Lieferung als Linksläufer oder in komplett ölfreier Version möglich.
Richtwerte für die Auswahl der Bohreinheit
| Type | Ø in Stahl | Ø in Aluminium & Messing | Ø in Holz / Kunststoff |
| mm | mm | mm | |
| Anzahl Spindeln | 1 / 2 / 3 / 4 | 1 / 2 / 3 / 4 | 1 / 2 / 3 / 4 |
| niedrige Drehzahl | |||
| BE225SK | 8 / 6 / 5 / 4 | 12 / 9 / 8 / 7 | 22 / 11 / 9 / 8 |
| BE228SK | 8 / 5 / 5 / 4 | 12 / 9 / 8 / 7 | 20 / 11 / 9 / 7 |
| BE2211SK | 6 / 4 / 4 / 4 | 10 / 8 / 7 / 6 | 16 / 11 / 9 / 7 |
| hohe Drehzahl | |||
| BE2222SK | 6 / 3 / 3 / 3 | 9 / 7 / 6 / 5 | 14 / 9 / 8 / 6 |
| BE2236SK | 5 / 2,5 / 2,5 / 2 | 8 / 6 / 6 / 5 | 12 / 8 / 7 / 5 |
| BE2249SK | 4 / 1,5 / 1,5 / 1,5 | 6 / 5 / 5 / 4 | 10 / 6 / 6 / 4 |
| BE22220SK | 2 | 3 | 4 |
Technische Daten bei 6,3 bar
| Leistung | 0,25 kW | Rundlaufgenauigkeit (max.) | 0,03 mm |
| Min. Mittenabstand Spindel | Arbeitsdruckbereich | 6 - 7 bar | |
| Einfache Spindel | 45 mm | ||
| Doppelte Spindel | 11 mm |
Technische Daten
| Type | Drehzahl | Drehzahl (bei max. Leistung) | Drehmoment (bei max. Leistung) |
| niedrige Drehzahl | U/min. | U/min. | Nm |
| BE225SK | 500 | 250 | 9,9 |
| BE228SK | 800 | 400 | 6,0 |
| BE2211SK | 1.100 | 550 | 4,3 |
| hohe Drehzahl | |||
| BE2222SK | 2.200 | 1.100 | 2,4 |
| BE2236SK | 3.600 | 1.800 | 1,5 |
| BE2249SK | 4.900 | 2.450 | 1,1 |
| BE22220SK | 22.000 | 11.000 | 0,25 |

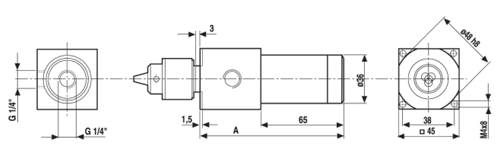

Technische Zeichnung
Abmessungen in mm
Bohreinheiten
| Bohreinheit | A | Gewicht |
| niedrige Drehzahl | mm | kg |
| BE225SK | 141 | 1,5 |
| BE228SK | 141 | 1,5 |
| BE2211SK | 141 | 1,5 |
| hohe Drehzahl | ||
| BE2222SK | 109 | 0,9 |
| BE2236SK | 109 | 0,9 |
| BE2249SK | 109 | 0,9 |
| BE22220SK | 109 | 0,9 |

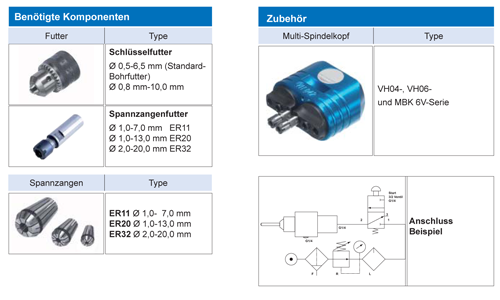

Benötigte Komponenten und Zubehör
Bei Anfragen oder Bestellungen bitte immer angeben: Modell, Bohrfutter (Spannzangengröße) und ob ein schmierfreier Betrieb und/oder Linkslauf benötigt wird.
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
