Pneumatische Bohreinheit Serie BE33SK
Die Bohreinheit BE33SK ist klein, kompakt und sehr robust. Sie besteht aus einem Luftmotor, einem Getriebe und einer Antriebsspindel (⅜“ - 24G). Die Standardversion hat als Werkzeugaufnahme ein Zahnkranz-Bohrfutter, sie kann aber auch mit einem Spannzangenfutter bestückt werden. Lieferbar sind 7 Versionen mit unterschiedlichen Drehzahlen. Als Sonderausführung sind die Einheiten auch als „Linksläufer“ und in ölfreier Version lieferbar.
• kompaktes, stabiles Gehäuse
• 7 Varianten mit unterschiedlichen Drehzahlen
• seitlicher Luftauslass
• Schlüssel- oder Spannzangenfutter
• auch als „Linksläufer“ und in ölfreier Ausführung lieferbar
Richtwerte für die Auswahl der Bohreinheit
| Type | Ø in Stahl/mm | Ø in Aluminium & Messing/mm | Ø in Holz / Kunststoff/mm |
| Anzahl Spindeln | 1 / 2 / 3 / 4 | 1 / 2 / 3 / 4 | 1 / 2 / 3 / 4 |
| niedrige Drehzahl | |||
| BE335SK | 13 / 7 / 6 / 6 | 16 / 10 / 10 / 9 | 26 / 12 / 10 / 10 |
| BE337SK | 13 / 7 / 6 / 6 | 16 / 10 / 10 / 8 | 22 / 12 / 10 / 10 |
| BE3313SK | 10 / 7 / 6 / 5 | 14 / 10 / 8 / 8 | 20 / 12 / 10 / 10 |
| hohe Drehzahl | |||
| BE3326SK | 9 / 6 / 5 / 4 | 12 / 9 / 8 / 6 | 16 / 10 / 10 /9 |
| BE3333SK | 6 / 5 / 4 / 3 | 9 / 7 / 6 / 6 | 13 / 10 / 8 / 8 |
| BE3360SK | 4 / 4 / 3 / 3 | 7 / 5 / 5 / 5 | 10 / 8 / 6 / 5 |
Technische Daten bei 6,3 bar
| Leistung | 0,36 kW | Rundlaufgenauigkeit (max.) | 0,05 mm | Luftverbrauch | <0,5 m³/min. |
| Min. Mittenabstand Spindel | Arbeitsdruckbereich | 6 - 7 bar | Geräuschpegel | 70 dB(A) | |
| Einzelspindel | 50 mm | ||||
| Doppelspindel | 11 mm |

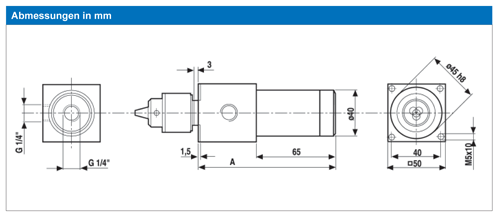

Technische Zeichnung BE33SK
Technische Daten
| Type | Drehzahl U/min. | Drehzahl U/min. | Drehmoment Nm |
| (bei max. Leistung) | (bei max. Leistung) | ||
| niedrige Drehzahl | |||
| BE335SK | 500 | 250 | 12,6 |
| BE337SK | 700 | 350 | 10,4 |
| BE3313SK | 1.300 | 650 | 5,7 |
| hohe Drehzahl | |||
| BE3326SK | 2.600 | 1.300 | 2,9 |
| BE3333SK | 3.300 | 1.650 | 2,3 |
| BE3360SK | 6.000 | 3.000 | 1,3 |
| BE33210SK | 21.000 | 10.500 | 0,37 |
Bohreinheiten
| Bohreinheit | A (mm) | Gewicht (kg) |
| niedrige Drehzahl | ||
| BE335SK | 149 | 2,0 |
| BE337SK | 149 | 2,0 |
| BE3313SK | 149 | 2,0 |
| hohe Drehzahl | ||
| BE3326SK | 115 | 1,4 |
| BE3333SK | 115 | 1,4 |
| BE3360SK | 115 | 1,4 |
| BE33210SK | 115 | 1,4 |

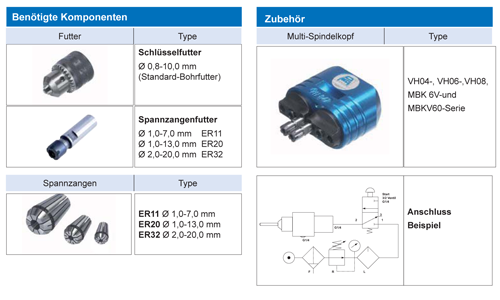

Benötigte Komponenten und Zubehör
Bei Anfragen oder Bestellungen bitte immer angeben: Modell, Bohrfutter (Spannzangengröße) und ob ein schmierfreier Betrieb und/oder Linkslauf benötigt wird.
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
