Antriebsspindeleinheiten

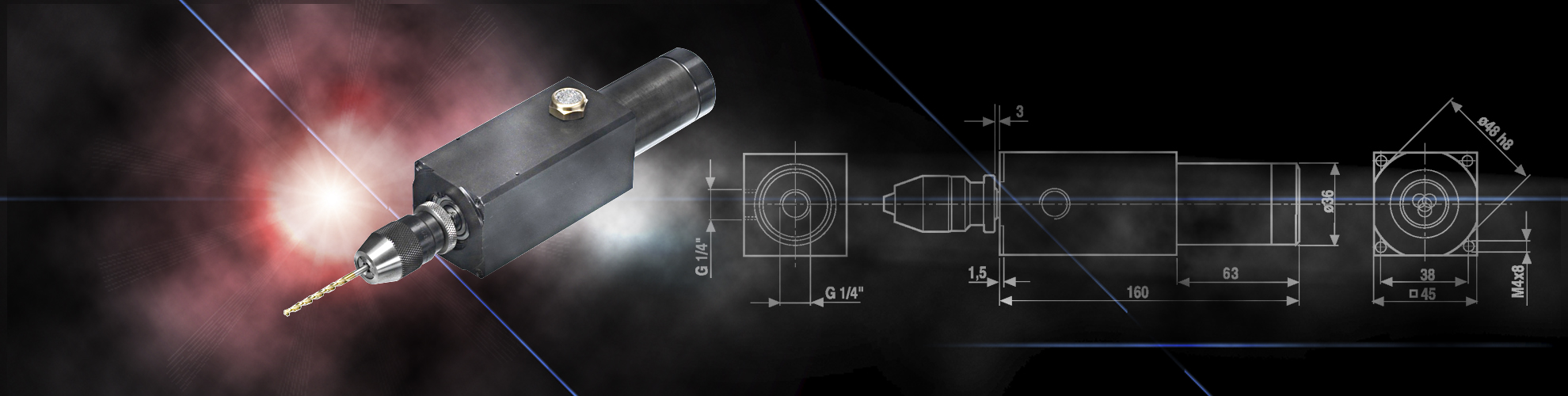

Pneumatische Bohreinheit mit Präzisionslagerung Serie BEP 22SK
Die Bohreinheit BEP22SK ist gegenüber der Standardversion BE22SK, zusätzlich mit zwei Präzisionskugellagern an der Spindel ausgestattet. Zusammen mit der Verwendung von Präzisionsfuttern, wird so eine Rundlaufgenauigkeit von 0,01 mm erreicht. Die Einheit besteht aus einem Luftmotor, einem Getriebe und einer doppelt gelagerten Antriebsspindel mit Kegel B10. Als Werkzeugaufnahme wird ein Albrecht-Präzisionsbohrfutter oder ein Spannzangenfutter verwendet.
Lieferbar sind 5 Versionen mit unterschiedlichen Drehzahlen. Die Einheiten sind auch in ölfreier Version lieferbar.
• präzisionsgelagerte Antriebsspindel
• Rundlaufgenauigkeit 0,01 mm
• kompaktes, stabiles Gehäuse
• 5 Varianten mit unterschiedlichen Drehzahlen
• seitlicher Luftauslass
• Präzisions-Bohr- oder Spannzangenfutter
• auch in ölfreier Ausführung lieferbar
Richtwerte für die Auswahl der Bohreinheit
| Bohreinheit | Ø in Stahl / mm | Ø in Aluminium & Messing / mm | Ø in Holz / Kunststoff / mm |
| BEP 2222SK | 6 | 9 | 14 |
| BEP 2236SK | 5 | 8 | 12 |
| BEP 2249SK | 4 | 6 | 10 |
| BEP 22220SK | 2 | 3 | 4 |
Technische Daten bei 6,3 bar
| Leistung | 0,25 kW | Rundlaufgenauigkeit (max.) | 0,01 mm | Luftverbrauch | < 0,3 m³/min. |
| Min. Mittenabstand Spindel | 45 mm | Arbeitsdruck | 6 - 7 bar | Geräuschpegel | 70 dB(A) |

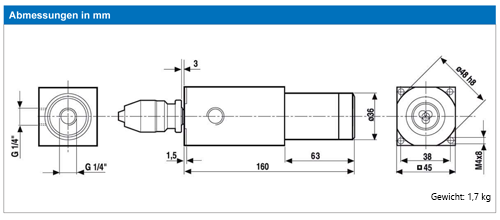

Abmessungen BEP 22SK
| Bohreinheit | Drehzahl U/min. | Drehzahl U/min. | Drehmoment Nm |
| (bei max. Leistung) | (bei max. Leistung) | ||
| BEP2222SK | 2.200 | 1.100 | 2,4 |
| BEP2236SK | 3.600 | 1.800 | 1,5 |
| BEP2249SK | 4.900 | 2.450 | 1,1 |
| BEP22220SK | 22.000 | 11.000 | 0,25 |

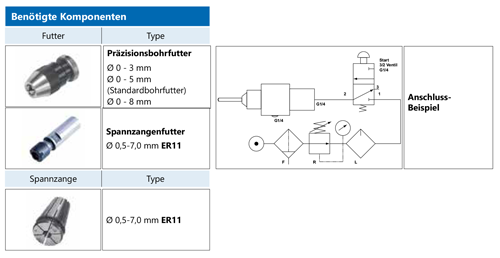

Benötigte Komponenten
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
