Antriebsspindeleinheiten
Pneumatische Fräs- und Sägeeinheiten der Serie BE 22SKM & BE 33SKM
Unter der Verwendung spezieller Werkzeugaufnahmen, können die Bohreinheiten BE22SK und BE33SK auch zum Sägen oder Fräsen eingesetz werden.
Aufgrund ihrer kompakten Konstruktion, machen ihnen die beim Sägen oder Fräsen auftretenden Seitenkräfte nichts aus.
Es sind 3 Aufnahmen für Scheibenfräser bzw. Sägeblätter mit Bohrungsdurchmesser von Ø 16 mm, Ø 22 mm und Ø 32 mm, sowie Spannzangenfutter für Frässtifte lieferbar.
Entsprechend der Grundtypen BE22SK und BE33SK, sind jeweils 7 unterschiedliche Drehzahlvarianten lieferbar. Als Sonderausführung sind die Einheiten auch als „Linksläufer“ und in ölfreier Version lieferbar.
• kompaktes, stabiles Gehäuse
• jeweils 7 Varianten mit unterschiedlichen Drehzahlen
• seitlicher Luftauslass
• Aufnahmen für Sägeblätter bzw. Scheibenfräser; sowie Spannzangenfutter für Frässtifte
• auch als „Linksläufer“ und in ölfreier Ausführung lieferbar
Richtwerte für die Auswahl der Fräseinheit
| Fräseinheit | Werkzeug | Ø in Stahl / mm | Ø in Aluminium / Messing/ mm | Ø in Holz / Kunststoff / mm |
| BE 22SKM | Sägeblatt Ø | -- | 100 | 100 |
| BE 22SKM | Blattstärke | -- | 2 | 4 |
| BE 33SKM | Sägeblatt Ø | 80 | 100 | 100 |
| BE 33SKM | Blattstärke | 1,5 | 4 | 6 |
| BE 22SKM | Frässtift Ø | 4 | 6 | 10 |
| BE 22SKM | Schnitttiefe | 2 | 2 | 4 |
| BE 33SKM | Frässtift Ø | 6 | 10 | 25 |
| BE 33SKM | Schnitttiefe | 2 | 4 | 6 |
Technische Daten bei 6,3 bar
| Leistung BE 22SKM | 0,25 kW | Luftverbrauch BE 22SKM | < 0,3 m³/min. | Fließdruck | 6 - 7 bar |
| Leistung BE 33SKM | 0,36 kW | Luftverbrauch BE 33SKM | < 0,5 m³/min. | Geräuschpegel | 70 dB(A) |
Technische Daten BE 22SKM & BE 33SKM
| Fräseinheit | Leerlaufdrehzahl | Drehzahl U/min. | Drehmoment Nm |
| U/min. | (bei max. Leistung) | (bei max. Leistung) | |
| niedrige Drehzahl | |||
| BE 225 SKM | 500 | 250 | 9,9 |
| BE 228 SKM | 800 | 400 | 6,0 |
| BE 2211 SKM | 1.100 | 550 | 4,3 |
| hohe Drehzahl | |||
| BE 2222 SKM | 2.200 | 1.100 | 2,4 |
| BE 2236 SKM | 3.600 | 1.800 | 1,5 |
| BE 2249 SKM | 4.900 | 2.450 | 1,1 |
| BE 22220 SKM | 22.000 | 11.000 | 0,25 |
| niedrige Drehzahl | |||
| BE 335 SKM | 500 | 250 | 12,6 |
| BE 337 SKM | 700 | 350 | 10,4 |
| BE 3313 SKM | 1.300 | 650 | 5,7 |
| hohe Drehzahl | |||
| BE 3326 SKM | 2.600 | 1.300 | 2,9 |
| BE 3333 SKM | 3.300 | 1.650 | 2,3 |
| BE 3360 SKM | 6.000 | 3.000 | 1,3 |
| BE 33210 SKM | 21.000 | 10.500 | 0,37 |

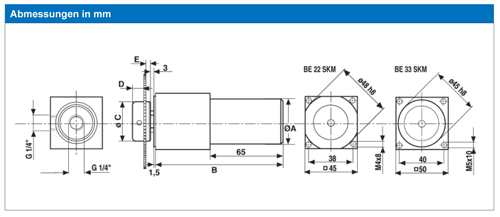

Abmessungen in mm
Technische Daten
| Fräseinheit | Drehzahl | Ø A | B | Gewicht (kg) | Bohrung Ø | C Ø | D | E |
| BE 22SKM | langsam | 36 | 141 | 1,5 | 16 | 35 | 10 | 4 |
| BE 22SKM | schnell | 36 | 109 | 0,9 | 22 | 40 | 8 | 5 |
| BE 33SKM | langsam | 40 | 149 | 2,0 | 32 | 50 | 12 | 5 |
| BE 33SKM | schnell | 40 | 115 | 1,4 |

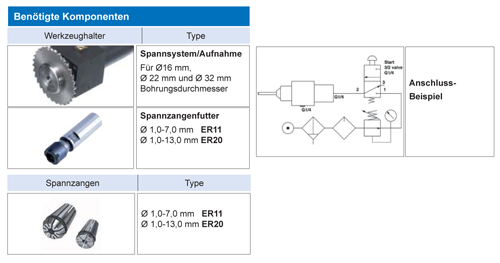

Benötigte Komponenten
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
