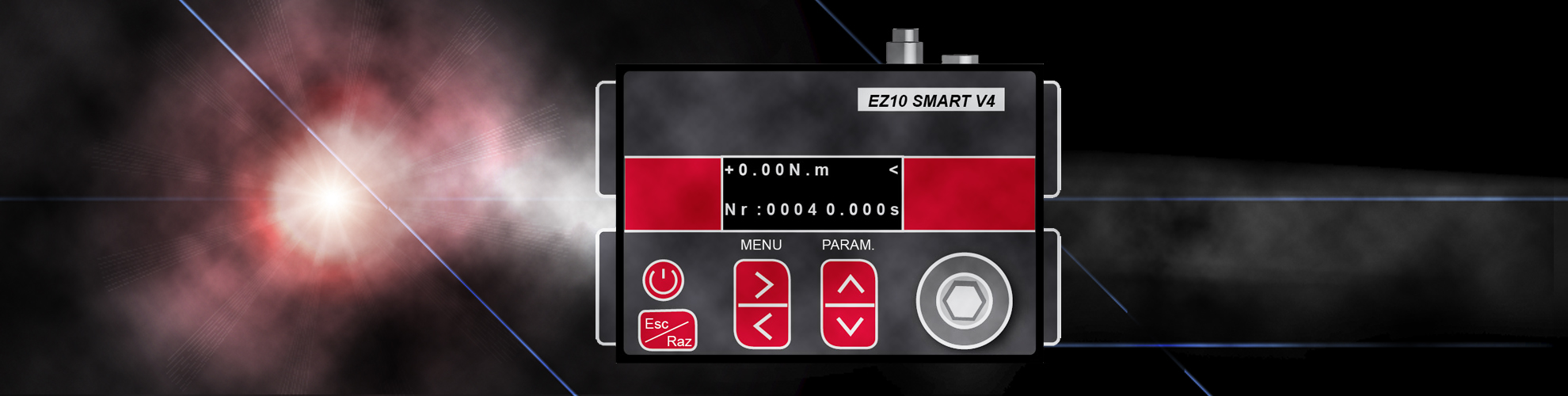

Drehmoment-Messgeräte der Serie EZ
Mit statischem Messwertaufnehmer Modell EZ2 / EZ10 / EZ20
Mit diesen Drehmoment-Messgeräten können Druckluft- und Elektroschrauber, sowie auch Drehmomentschlüssel, auf das geforderte Drehmoment eingestellt und/oder kontrolliert werden. Die Messungen erfolgen mittels Schraubsimulatoren (separates Zubehör).
Merkmale:
- Netz- und Akkubetrieb (3,7V Lithium- Ionen-Akku)
- Batteriestandanzeige
- integrierte Echtzeituhr
- einfache, effiziente und bedienerfreundliche Menueführung
- Menuesprachen: Deutsch, Englisch, Französisch, Spanisch, Italienisch
- Anzeigenrückstellung manuell oder automatisch
- Datenspeicher für 500 Messungen
- Drucken über USB auf PC
- Anschlussmöglickeit für externe Messwertaufnehmer
- Messungen im Rechts- und Linkslauf
- Grenzwertanzeige
- Statistikprogramme
- akustische Signale bei Unter-/Ãœberschreitung und Erreichen des vorgegebenen Drehmoments
- Lieferumfang: Kunststoffkoffer, USB- Ladekabel, USB-Netzstecker
Technische Daten
| Modell | Messbereich | Genauigkeit | Messwertaufnehmer |
| [Nm] | Antrieb | ||
| EZ2-V4 | 0,2 - 2 Nm | ± 2% | 13 mm Sechskant |
| EZ10-V4 | 1 - 10 Nm | ± 1% | 13 mm Sechskant |
| EZ20-V4 | 2 - 20 Nm | ± 1% | 13 mm Sechskant |
Schraubsimulatoren, Modelle SVS (separates Zubehör)
Schraubsimulatoren dienen dazu, einen bestimmten Schraubfall zu simulieren. Es gibt 3 Ausführungen (hart, mittelweich, weich). Der Schraubsimulator hat auf der „Geräteseite" einen 13 mm Innensechskant und auf der „Schrauberseite" einen ¼"-Außensechskant.
Schraubadapter, Modelle SAV (separates Zubehör)
Schraubadapter sind für niedrige Drehmomente vorgesehen. Es gibt 3 Ausführungen (M2, M3, M4). Der Schraubadapter hat auf der „Geräteseite" einen 13 mm Innensechskant und auf der Schrauberseite die jeweiligen Innensechskantschrauben.
Technische Daten
| Modell | Befest. Simulation | Antrieb | Code |
| SVS 13F | hart | ¼" Sechskant | 7602000 |
| SVS 13SE | mittelweich | ¼" Sechskant | 7602001 |
| SVS 13E | weich | ¼" Sechskant | 7602002 |
Technische Daten
| Modell | Antrieb | Code |
| SAV 13 M2 | M2 Innen-Sechskant-Schraube | 7600502 |
| SAV 13 M3 | M3 Innen-Sechskant-Schraube | 7602001 |
| SAV 13 M4 | M4 Innen-Sechskant-Schraube | 7600504 |
Wichtig!
Der im Messgerät angezeigte Wert ist das eingestellte Drehmoment des Schraubers und ist nicht gleichzusetzen mit dem geforderten Drehmoment im Schraubfall.
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
