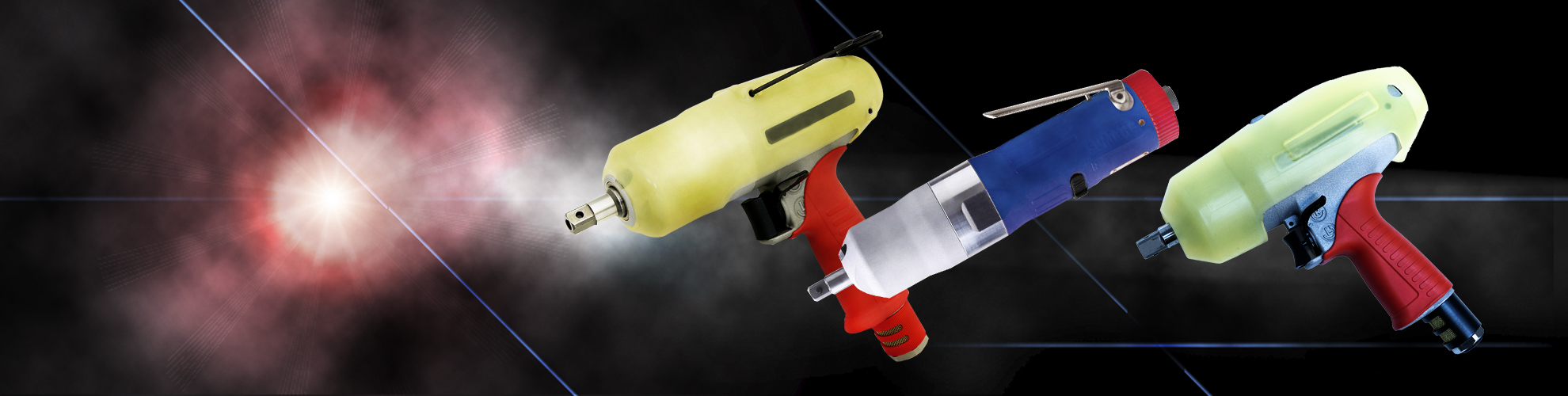

Höchste Präzision in der Fertigung: IPW & IPS Impulsschrauber mit Abschaltsteuerung
Die Impulsschrauber der Serien IPW und IPS für industrielle Verschraubungen besitzen eine einstellbare Abschaltsteuerung. Ausgerüstet mit einem leistungsstarken Doppelkammermotor und einer langlebigen Doppellamellen-Impulseinheit garantiert die automatische Abschaltung eine hohe Wiederholgenauigkeit mit einer maximalen Abweichung von ± 10 % (je nach Schraubfall).
Die Werkzeuge erzeugen hohe Drehmomente bei minimalen Reaktionskräften, was ein ergonomisches Arbeiten ohne spezielle Drehmomentabstützung ermöglicht. Dies steigert nachhaltig die Produktivität sowie die Prozessqualität in Ihrer Fertigung.
Vorteile und technische Merkmale:
- Präzise Abschaltsteuerung: Einstellbare Abschaltung für eine Wiederholgenauigkeit von ± 10 % je nach Anwendungsfall.
- Leistungsstarker Antrieb: Integrationsfähiger Doppelkammermotor für maximale Effizienz und konstante Leistung.
- Robuste Impulseinheit: Langlebige Doppellamellen-Impulseinheit für eine exakte Impulsübertragung.
- Ergonomisches Arbeiten: Minimale Reaktionskräfte schonen die Handgelenke des Bedieners und machen Abstützvorrichtungen überflüssig.
- Qualitäts- & Produktivitätssteigerung: Perfekt geeignet für verlässliche und qualitätskritische Montageprozesse in unterschiedlichen Industriebranchen.
Impulsschrauber: Gerade Ausführung
Technische Daten
| Type | Antrieb | Schrauben Größe | Drehmoment (5-6 bar) | Leerlauf Drehzahl | Gesamt Länge | Gewicht |
| Zoll | mm | Nm | min-1 | mm | kg | |
| mit Antriebsvierkant | ||||||
| IPW-2309B | 3/8" | 5 | 4 - 12 | 5.400 | 218 | 0,83 |
| IPW-2316B | 3/8" | 5 - 6 | 9 - 19 | 6.400 | 218 | 0,83 |
| IPW-2332B | 3/8" | 8 | 24 - 38 | 6.200 | 228 | 0,87 |
| IPW-2350B | 3/8" | 8 - 10 | 35 - 50 | 5.800 | 241 | 0,95 |
| IPW-2360B | 3/8" | 8 - 10 | 41 - 61 | 5.900 | 247 | 1,20 |
| IPW-2465B | 1/2" | 10 | 45 - 65 | 5.900 | 252 | 1,25 |
| mit Schnellwechselfutter | ||||||
| IPS-2209 | 1/4" | 5 | 4 - 12 | 5.000 | 221 | 0,83 |
| IPS-2216 | 1/4" | 5 - 6 | 7 - 16 | 5.400 | 221 | 0,83 |
| IPS-2228 | 1/4" | 6 - 8 | 21 - 34 | 6.200 | 231 | 0,87 |
| IPS-2232 | 1/4" | 8 | 28 - 39 | 5.800 | 241 | 0,95 |
| IPS-2242 | 1/4" | 8 - 10 | 35 - 45 | 5.900 | 250 | 1,25 |
Druckluftanschluss: ¼" PT
Schlauchgröße: IPW-2309 & 2316B sowie IPS-2209 & 2216 = 6,5
Schlauchgröße: IPW-2332B bis 2465B sowie IPS-2228 & 2232 & 2242 = 8,0
Geräuschpegel: 75 - 84 dB(A)
Impulsschrauber: Pistolenausführung
Technische Daten
| Type | Antrieb | Schrauben Größe | Drehmoment (5-6 bar) | Leerlauf Drehzahl | Geamt Länge | Gewicht |
| Zoll | mm | Nm | min-1 | mm | kg | |
| mit Antriebsvierkant | ||||||
| IPW-2308PB | 3/8" | 5 | 4 - 12 | 4.600 | 162 | 0,92 |
| IPW-2316PB | 3/8" | 5 - 6 | 7 - 16 | 5.100 | 162 | 0,92 |
| IPW-2332PB | 3/8" | 8 | 24 - 38 | 6.500 | 174 | 0,95 |
| IPW-2350PB | 3/8" | 8 - 10 | 35 - 53 | 6.500 | 180 | 1,05 |
| IPW-2360PB | 3/8" | 8 - 10 | 40 - 60 | 5.900 | 187 | 1,25 |
| IPW-2465PB | 1/2" | 10 | 45 - 65 | 5.900 | 186 | 1,25 |
| IPW-2485PB | 1/2" | 10 - 12 | 60 - 85 | 5.200 | 192 | 1,45 |
| IPW-24115PB | 1/2" | 12 | 65 - 120 | 4.700 | 198 | 1,70 |
| IPW-24145PB | 1/2" | 12 - 14 | 110 - 155 | 4.500 | 215 | 2,30 |
| IPW-26200PB | 3/4" | 14 - 16 | 130 - 210 | 3.800 | 240 | 2,90 |
| IPW-26240PB | 3/4" | 16 - 18 | 170 - 270 | 3.100 | 262 | 3,70 |
| IPW-26450PB | 3/4" | 16 - 20 | 225 - 450 | 3.200 | 221 | 4,20 |
| mit Schnellwechselfutter | ||||||
| IPS-2209P | 1/4" | 5 | 4 - 12 | 4.500 | 161 | 0,92 |
| IPS-2216P | 1/4" | 5 - 6 | 8 - 18 | 5.000 | 161 | 0,92 |
| IPS-2230P | 1/4" | 6 - 8 | 21 - 34 | 6.300 | 171 | 0,95 |
| IPS-2232P | 1/4" | 8 | 28 - 39 | 6.200 | 183 | 1,05 |
| IPS-2242P | 1/4" | 8 - 10 | 38 - 47 | 5.900 | 191 | 1,26 |
Druckluftanschluss: ¼" PT
Schlauchgröße: IPW-2308PB & 2316PB sowie IPS-2209P bis 2230P = 6,5 mm
Schlauchgröße: IPW-2332PB bis 24115PB sowie IPS-2242P = 8,0 mm
Schlauchgröße: IPW-26200PB & 26240PB = 12,7 mm, IPW-26450PB = 13,0 mm
Geräuschpegel: 75 - 84 dB(A)
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
