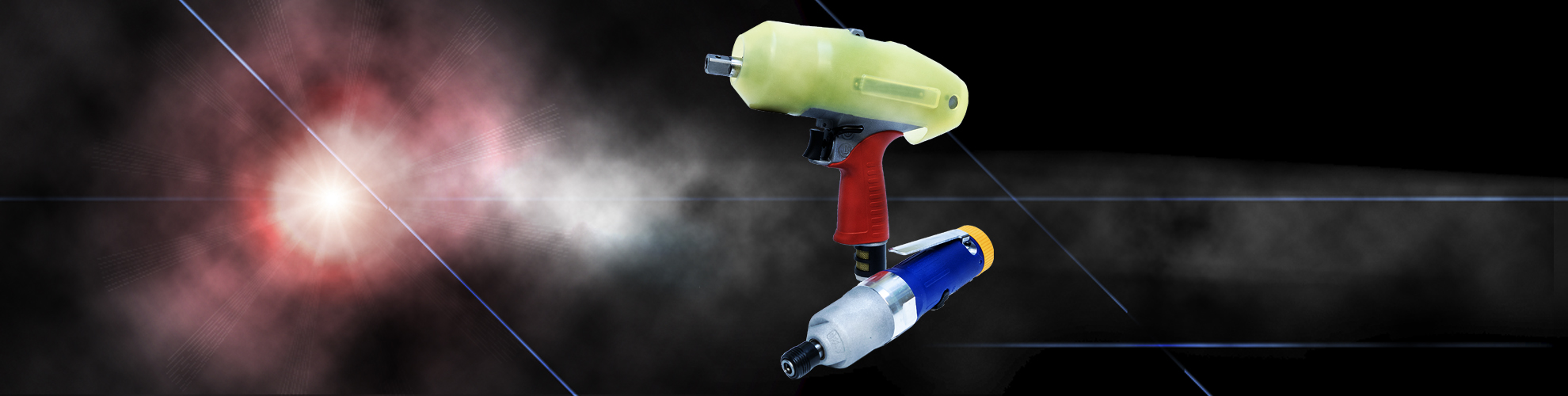

Mehr Produktivität in der Fertigung: IPW & IPS Impulsschrauber ohne Abschaltsteuerung
Die Impulsschrauber der Serien IPW und IPS sind die leistungsstarke Lösung für industrielle Verschraubungen ohne einstellbare Abschaltsteuerung. Dank des leistungsstarken Doppelkammermotors und der langlebigen Doppellamellen-Impulseinheit erreichen die Werkzeuge hohe Drehmomente bei minimalen Reaktionskräften. Dies ermöglicht ein ergonomisches, ermüdungsfreies Arbeiten ohne spezielle Abstützvorrichtung und steigert nachhaltig die Produktivität sowie die Qualität in Ihrer Fertigung.
Vorteile und technische Merkmale:
- Leistungsstarker Antrieb: Integrierter Doppelkammermotor für maximale Effizienz und ein hohes Drehmoment.
- Präzise Impulsübertragung: Ausgerüstet mit einer langlebigen Doppellamellen-Impulseinheit.
- Ergonomische Handhabung: Geringe Reaktionskräfte schonen die Handgelenke der Bediener.
- Flexibler Einsatz: Hohe Drehmomententfaltung ohne die Notwendigkeit einer speziellen Drehmomentabstützung.
- Steuerung: Ausgelegt für Anwendungen ohne einstellbare Abschaltsteuerung.
- Qualitäts- & Produktivitätssteigerung: Optimiert für verlässliche Montageprozesse in unterschiedlichsten Industriebranchen.
Impulsschrauber gerade Ausführung
Technische Daten
| Type | Antrieb | Schrauben Größe | Drehmoment (5 - 6 bar) | Leerlauf Drehzahl | Gesamt Länge | Gewicht |
| Zoll | mm | Nm | min-1 | mm | kg | |
| mit Antriebsvierkant | ||||||
| IPW-2322NB | 3/8" | 5 - 6 | 13 - 22 | 5.200 | 218,0 | 0,62 |
| IPW-2335NB | 3/8" | 6 - 8 | 31 - 44 | 5.800 | 218,0 | 0,74 |
| IPW-2350NB | 3/8" | 8 - 10 | 42 - 57 | 5.900 | 228,0 | 0,77 |
| IPW-2360NB | 3/8" | 10 | 50 - 70 | 5.700 | 241,0 | 0,87 |
| IPW-2370NB | 3/8" | 10 | 60 - 90 | 5.900 | 247,0 | 1,25 |
| IPW-2480NB | 1/2" | 10 - 12 | 65 - 95 | 5.800 | 252,0 | 1,25 |
| mit Schnellwechselfutter | ||||||
| IPS-2220N | 1/4" | 5 - 6 | 14 - 22 | 5.100 | 220,0 | 0,62 |
| IPS-2228N | 1/4" | 6 - 8 | 18 - 28 | 5.400 | 221,0 | 0,74 |
| IPS-2235N | 1/4" | 8 | 35 - 42 | 5.900 | 231,0 | 0,77 |
| IPS-2240N | 1/4" | 8 - 10 | 36 - 46 | 5.600 | 240,5 | 0,87 |
| IPS-2260N | 1/4" | 8 - 10 | 45 - 60 | 6.800 | 250,0 | 1,24 |
Druckluftanschluss: ¼” PT
Schlauchgröße: IPW-2322NB & 2335NB sowie IPS-2220N & 2228N = 6,5 mm
Schlauchgröße: IPW-2350NB bis 2480NB sowie IPS-2235N & 2240N & 2260N = 8,0 mm
Geräuschpegel: 75 - 84 dB(A)
Impulsschrauber Pistolen-Ausführung
Technische Daten
| Type | Antrieb | Schrauben Größe | Drehmoment (5 - 6 bar) | Leerlauf Drehzahl | Gesamt Länge | Gewicht |
| Zoll | mm | Nm | min-1 | mm | kg | |
| Mit Antriebsvierkant | ||||||
| IPW-2312PN | 3/8” | 5 - 6 | 9 - 18 | 4.400 | 131,0 | 0,70 |
| IPW-2322PNB | 3/8” | 6 | 17 - 30 | 4.300 | 131,0 | 0,70 |
| IPW-2335PN | 3/8” | 6 - 8 | 32 - 45 | 6.000 | 134,0 | 0,77 |
| IPW-2350PN | 3/8” | 8 - 10 | 46 - 60 | 6.700 | 140,0 | 0,82 |
| IPW-2360PN | 3/8” | 8 - 10 | 50 - 70 | 6.800 | 155,0 | 0,95 |
| IPW-2370PN | 3/8” | 10 | 65 - 95 | 6.000 | 161,0 | 1,15 |
| IPW-2380PN | 1/2” | 10 - 12 | 65 - 95 | 6.000 | 167,0 | 1,17 |
| IPW-2495PN | 1/2” | 12 | 100 - 120 | 5.800 | 165,0 | 1,30 |
| IPW-24125PN | 1/2” | 12 - 14 | 110 - 140 | 4.500 | 172,0 | 1,66 |
| IPW-24160PN | 1/2” | 14 | 120 165 | 4.400 | 185,0 | 2,30 |
| IPW-26230PN | 3/4" | 14 - 16 | 170 - 240 | 4.200 | 213,5 | 2,50 |
| IPW-26300PN | 3/4" | 16 - 18 | 230 - 290 | 3.200 | 226,5 | 3,00 |
| Mit Schnellwechselfutter | ||||||
| IPS-2212PN | 1/4" | 5 - 6 | 8 - 17 | 4.400 | 131,0 | 0,70 |
| IPS-2220PN | 1/4" | 6 | 13 - 20 | 4.000 | 131,0 | 0,70 |
| IPS-2228PN | 1/4" | 6 - 8 | 18 - 30 | 6.800 | 134,0 | 0,77 |
| IPS-2235PN | 1/4" | 8 | 30 - 40 | 6.500 | 142,0 | 0,82 |
| IPS-2240PN | 1/4" | 8 - 10 | 42 - 50 | 6.000 | 153,0 | 0,95 |
| IPS-2260PN | 1/4" | 8 - 10 | 45 - 60 | 6.800 | 17,0 | 1,20 |
Druckluftanschluss: ¼” PT
Schlauchgröße: IPW-2312PN bis 2335PN sowie IPS-2212PN bis 2228PN = 6,5 mm
Schlauchgröße: IPW-2350PN bis 24125PN sowie IPS-2235PN bis 2240PN & 2260PN = 8,0 mm
Schlauchgröße: IPW-24160PN & 26230PN & 26300PN = 12,7 mm
Geräuschpegel: 75 - 84 dB(A)
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
