Druckluftschlagschrauber Serie FW
Technische Daten

Schlagschrauber Serie FW

Schlagschrauber sind für viele Festzieh- und Lösevorgänge geeignet. Die Kombination von hohem Drehmoment und schnellem Runterfahren minimiert die Ermüdung des Bedieners.

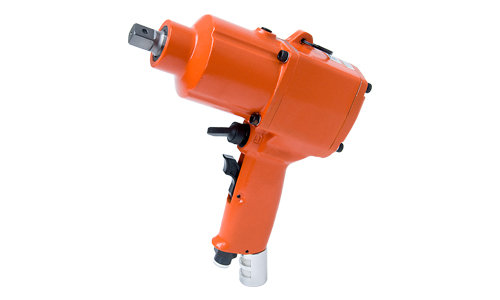

Kleine Pistolenausführung

Modell Schraubengröße empf. Drehbereich max. Drehmoment Leerlaufdrehzahl
Nm Nm min-1
FW-5PX-6 M5 8 ~ 13 18 12.000
FW-6PM-1 M6 14 ~ 26 32 8.500
FW-6PL-1 M6 14 ~ 26 32 10.000
FW-6PX-5 M6 11 ~ 23 30 10.000
FW-6PX-6 M6 10 ~ 18 25 10.000
FW-6PH-1 M8 27 ~ 40 60 9.000
FW-6PH-11 M8 27 ~ 40 60 9.000
FW-8PH-3 M10 42 ~ 80 130 7.500
FW-10PX-5 M10 50 ~ 100 150 8.000
FW-10PH-1 M10 63 ~ 120 160 7.500
FW-10PH-2 M10 47 ~ 93 113 7.500
FW-14PX-5 M14 100~150 190 6.500
FW-14PH-1 M14 85 ~ 140 180 7.500
FW-14PH-2 M14 85 ~ 140 180 7.500
FW-14PH-3 M14 85 ~ 140 180 7.500

Kleine Pistolenausführung

Modell Antriebsvierkant- Gesamtlänge Gewicht ohne Luftverbrauch
größe Steckschlüssel (unter Last
mm / Zoll mm kg m³/min.
FW-5PX-6 9,5 / ⅜" 150 0,80 0,20
FW-6PM-1 9,5 / ⅜" 140 0,92 0,53
FW-6PL-1 9,5 / ⅜" 175 0,90 0,20
FW-6PX-5 9,5 / ⅜" 156 1,20 0,28
FW-6PX-6 9,5 / ⅜" 156 1,20 0,28
FW-6PH-1 9,5 / ⅜" 147 1,35 0,35
FW-6PH-11 12,5 / ½" 152 1,40 0,35
FW-8PH-3 12,5 / ½" 162 1,50 0,40
FW-10PX-5 12,5 / ½" 182 2,30 0,40
FW-10PH-1 12,5 / ½" 179 2,00 0,45
FW-10PH-2 12,5 / ½" 179 2,00 0,45
FW-14PX-5 12,5 / ½" 197 3,00 0,40
FW-14PH-1 12,5 / ½" 202 2,56 0,60
FW-14PH-2 12,5 / ½" 202 2,56 0,60
FW-14PH-3 12,5 / ½" 202 2,56 0,60

Alle Modelle haben ein Doppelschlagwerk. Druckluftanschluss: ¼" BSP.

Kleine gerade Ausführungen

Modell Schraubengröße empf. Drehbereich max. Drehmoment Leerlaufdrehzahl
Nm Nm min-1
FW-6SX-5 M6 11 ~ 23 30 10.000
FW-6SX-6 • M6 10 ~ 18 25 10.000
FW-8SH-2 M10 35 ~ 67 93 8.000
FW-10SX-5 M10 50 ~ 100 150 8.000
FW-14SX-5 M14 100 ~ 150 190 6.500

Kleine gerade Ausführungen

Modell Antriebsvierkant- Gesamtlänge Gewicht ohne Luftverbrauch
größe Steckschlüssel (unter Last)
mm / Zoll mm kg m³/min.
FW-6SX-5 9,5 / ⅜" 223 1,13 0,30
FW-6SX-6 • 9,5 / ⅜" 223 1,10 0,30
FW-8SH-2 12,7 / ½" 306 1,70 0,40
FW-10SX-5 12,7 / ½" 317 2,20 0,40
FW-14SX-5 12,7 / ½" 356 3,00 0,50

Modelle mit "•" haben ein Doppelschlagwerk. Alle anderen haben Einzelschlagwerke.
Druckluftanschluss: ¼" BSP.

Winkelkopfausführungen

Modell Schraubengröße empf. Drehbereich max. Drehmoment Leerlaufdrehzahl
Nm Nm min-1
FW-6SCX-6 • M6 9 ~ 18 20 8.000
FW-8SCH-2 • M10 33 ~ 67 87 7.500

Winkelkopfausführungen

Modell Antriebsvierkant- Gesamtlänge Gewicht ohne Luftverbrauch
größe Steckschlüssel (unter Last)
mm / Zoll mm kg m³/min.
FW-6SCX-6 • 9,5 / ⅜" 261 1,60 0,30
FW-8SCH-2 • 12,7 / ½" 347 2,70 0,40

Modelle mit "•" haben ein Doppelschlagwerk. Druckluftanschluss: ¼" BSP.

Winkelvorsatz (Winkelkopf)

Der Winkelvorsatz CA-14A kann an einen Schlagschrauber in gerader oder Pistolenausführung FW-14PX, 14SX angebaut werden, um Zugang zu engen Räumen zu erlangen.

Modell Spindelmitten- Antriebs-4-kant- Winkelkopf- Gesamt- Gewicht (o.Steck- für Modelle
abstand größe höhe länge schlüssel)
mm mm / Zoll mm mm kg
CA-14A 24 12,7 / ½ 84 146 1,4 Serien FW-14PX, 14SX

Mittelgroße gerade Ausführungen

Modell Schraubengröße empf. Drehmoment- max. Drehmoment Leerlauf- Antriebs-4- Gesamtlänge
bereich drehzahl kantgröße o. Schlüssel
Nm Nm min-1 mm / Zoll mm
FW-250-1C M24 380 ~ 1.040 1.200 5.000 25,4 / 1 302
FW-250-2C M24 380 ~ 1.040 1.200 5.000 19,0 / ¾ 302
FW-320-1C M30~M33 600 ~ 1.800 2.300 4.800 25,4 / 1 353
FW-320-1CL • M30~M33 600 ~ 1.800 2.300 4.800 25,4 / 1 484
FW-420-1C M36~M42 900 ~ 2.500 2.800 4.500 25,4 / 1 349
FW-420-1CL • M36~M42 900 ~ 2.500 2.800 4.500 25,4 / 1 501
FW-420-2C M36~M42 900 ~ 2.500 2.800 4.500 31,8 / 1¼ 351

Mittelgroße gerade Ausführungen

Modell Gewicht ohne Luftverbrauch Druckluftanschluss-
Steckschlüssel (unter Last) größe
kg m³/min BSP oder NPT
FW-250-1C 6,0 0,7 ½"
FW-250-2C 6,0 0,7 ½"
FW-320-1C 8,7 1,0 ½"
FW-320-1CL • 10,0 1,0 ½"
FW-420-1C 10,8 1,2 ½"
FW-420-1CL • 12,5 1,2 ½"
FW-420-2C 10,8 1,2 ½"

*Modelle mit "•" haben lange Spindeln.
 Alle Modelle haben ein 2-Backen-Schlagwerk.
(Standard-Druckluftanschluss: BSP)

Mittelgroße Pistolenausführungen

Modell Schraubengröße empf. Drehmoment- max. Dreh- Leerlauf- Antriebs- Gesamtlänge
bereich moment drehzahl 4-kantgröße o. Steckschlüssel
Nm Nm min-1 mm / Zoll mm
FW-190P-1 M20 240 ~ 560 620 5.500 19,0 / ¾ 241
FW-250P-1 M24 380 ~ 1.040 1.200 5.000 25,4 / 1 228
FW-250P-2 M24 380 ~ 1.040 1.200 5.000 19,0 / ¾ 228
FW-320P-1 M30 ~ M33 600 ~ 1.800 2.300 4.800 25,4 / 1 268

Mittelgroße Pistolenausführungen

Modell Gewicht Luftverbrauch Druckluftanschluss- Schlauchweite
o. Steckschlüssel unter Last größe
kg m³/min BSP oder NPT mm / Zoll
FW-190P-1 4,5 0,5 ¼" 9,5 / ⅜"
FW-250P-1 5,3 0,7 ⅜" 12,7 / ½"
FW-250P-2 5,3 0,7 ⅜" 12,7 / ½"
FW-320P-1 8,0 1,0 ⅜" 12,7 / ½"

FW-190P-1 hat ein Einzelschlagwerk. Alle anderen Modelle haben ein 2-Backen-Schlagwerk.

Schwere gerade Ausführungen

Modell Schrauben- empf. Drehmoment- max. Dreh- Leerlauf- Antriebs-
größe bereich moment drehzahl 4-kantgröße
Nm Nm min-1 mm / Zoll
FW-50-7 M50 3.300~7.050 8.400 4.000 38,1 / 1½
FW-75-7 M68 5.100~12.400 14.000 3.000 63,5 / 2½
FW-100-1 M76 9.250~20.800 22.000 2.500 63,5 / 2½

Schwere gerade Ausführung

Modell Gesamtlänge Gewicht ohne Luftverbrauch Druckluftanschluss-
Schlüssel unter Last größe
mm kg m³/min BSP
FW-50-7 500 33,0 1,9 1
FW-75-7 610 60,0 2,1 1
FW-100-1 700 85,0 3,2 1

Alle Modelle mit Doppelschlagwerk.

Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
