Elektro-Drehmomentschrauber MED-90° Winkelausführung
Der elektrische Winkelschrauber der Serie MED-90° ist durch seine besondere Bauform gekennzeichnet. Mit dem Winkelgetriebe können schwer zugängliche Stellen erreicht werden. Mit einer Wiederholgenauigkeit von ±3,0% und einem Drehmomentbereich von 65-11.000 Nm, deckt das Schraubgerät alle stahlbauüblichen Produktions- und Montagearbeiten ab. Mit diesem Gerät ist ein Drehwinkelanzug möglich. Für Wartungsarbeiten eignet sich das mitgelieferte Schraubenprüfprogramm. Dabei wird die Schraubverbindung manipulationsfrei überprüft, indem sich die Steuerelektronik des Schraubers mit einem hochkomplexen Algorithmus behutsam an das zu prüfende Drehmoment antastet. Die feste Schraube wird während der Prüfung nicht nachgedreht, anders als bei konventionellen Schraubgeräten. Mit einer Vielzahl an Menüsprachen im Schraubgerät und der optionalen 120V-Ausführung, ist der MED-90° weltweit einsetzbar.
Merkmale
• Stufenlose, digitale Drehmomenteinstellung
• Winkelantrieb für schwer zugängliche Stellen
• Drehwinkelsteuerung
• Drehmomentbereich 65-11.000 Nm
• Wiederholgenauigkeit ±3,0%
• Anzeige über digitales Farbdisplay
• Bedienung mit Folientaster
• 360° -drehbarer Handgriff
• Passwortgeschützte Zugriffsebene
• Menüsprache wählbar
• Voreinstellungen speicherbar
• Feldkalibrierung
• Schraubenzähler
• Grenzwertüberwachung
• Lösemomentanzeige
• Drehmomentkontrolle auch im Linkslauf
• Intelligenter Zähler für Lebens- und Wartungszyklus

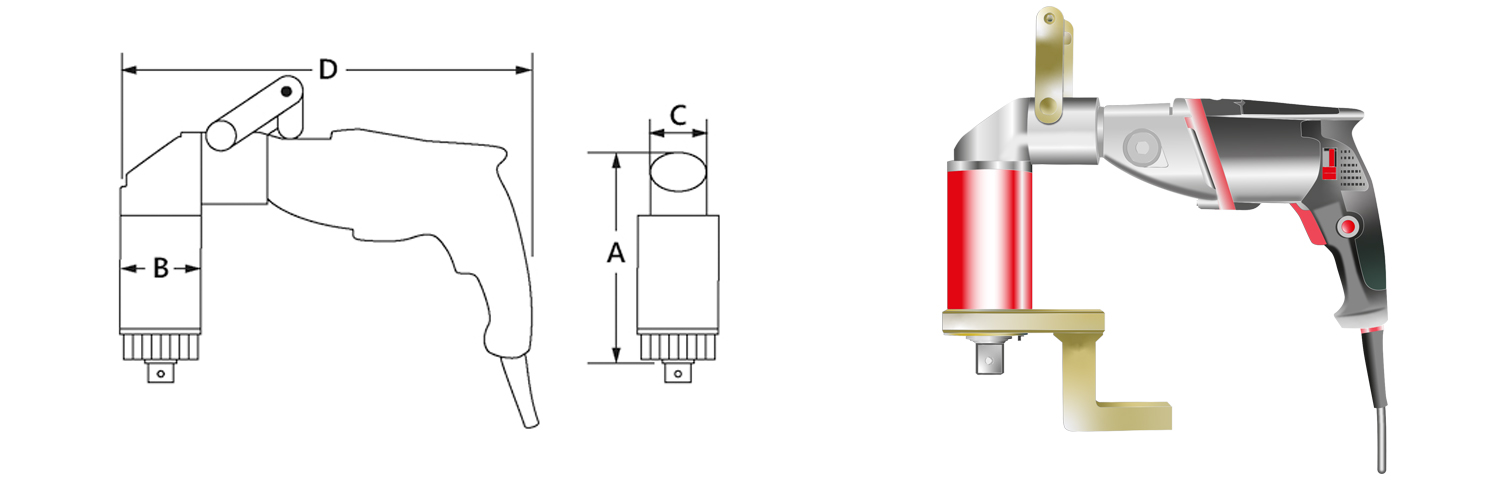

Technische Zeichnung
Abmessungen und Auswahltabelle
| Type | Antriebsvierkant | Drehm. Min. | Drehm. Max. | Drehzahl | Gewicht | A | B | C | D |
| Nm | Nm | min-1 | kg | mm | mm | mm | mm | ||
| MED 6-90 | ¾" | 65 | 650 | 28 | 4,7 | 152 | 63 | 73 | 390 |
| MED 14-90 | ¾" | 140 | 1.400 | 13 | 5,3 | 176 | 63 | 73 | 390 |
| MED 34-90 | 1" | 340 | 3.400 | 5,5 | 7,5 | 224 | 77 | 77 | 400 |
| MED 34-2-90 | 1" | 340 | 3.400 | 5,5 | 7,5 | 224 | 77 | 77 | 400 |
| MED 45-90 | 1" & 1½" | 450 | 4.500 | 3 | 9,5 | 252 | 86 | 86 | 404 |
| MED 55-90 | 1½" | 1.400 | 5.500 | 2,8 | 10,4 | 245 | 95 | 95 | 409 |
| MED 70-90 | 1½" | 1.400 | 7.000 | 1 | 10,4 | 245 | 95 | 95 | 409 |
| MED 110-90 | 1½" | 2.100 | 11.000 | 1,2 | 13,6 | 269 | 108 | 108 | 415 |
Optionen
• Schraubenprüfprogramm
• Dokumentationssystem
• Ausführung als 120V-Maschine
• ProTight™ Werkerleitsystem
• BoltPilot®
Lieferumfang
• Elektrischer Winkelschrauber MED-90°
• Reaktionsarm mit Sicherungsring
• Werksprüfzeugnis
• Bedienungsanleitung
• Werkzeugkoffer
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
