Hydraulikabzieher

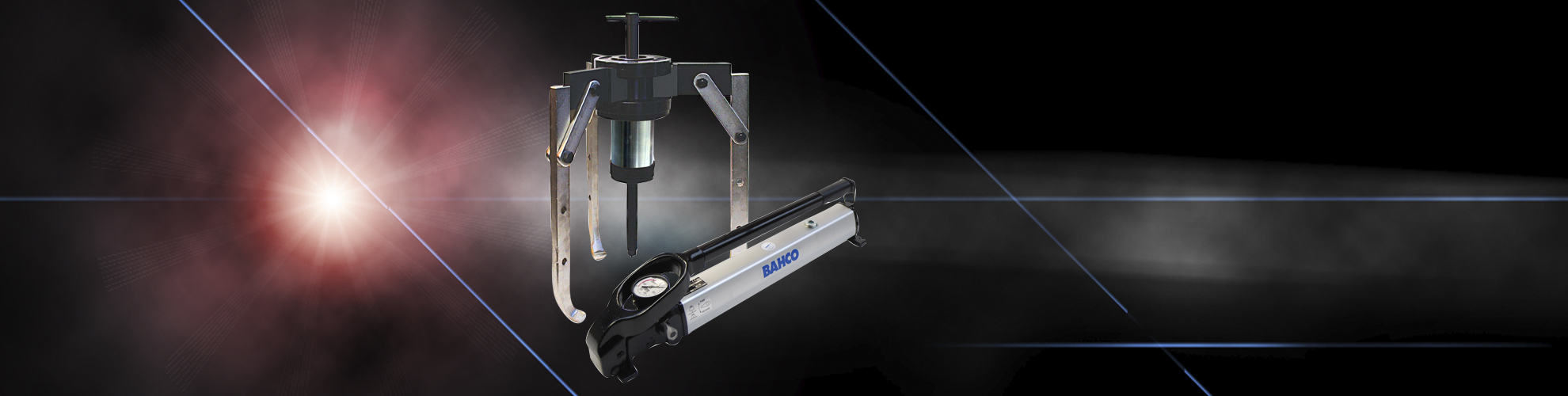

Hydraulik-Abzieher dreiarmig HAF-HAV 15T-30T-50T
Technische Daten
Dreiarmiger hydraulischer Abzieher zum entfernen schwergängiger Maschinenteile
Lieferumfang Serie HAF:
- Feststehende Traverse mit Haken
- Hohlkolbenzylinder
- Abdrückspindel
- Handpumpe PHS 80-1000 komplett
Lieferumfang Serie HAV:
- Traverse mit radial verschieb- und festklemmbaren Armen
- Hohlkolbenzylinder
- Abdrückspindel
- Handpumpe PHS 80-1000 komplett
Abmessungen und Auswahltabelle Serie HAF
| Modell | Bestell- | Bestehend aus: | Gewicht o. | Kapazität |
| Nummer | Pumpe / kg | t | ||
| HAF152-3 | 38970300 | Dreiarmiger Abzieher - Hohlkolbenzyl. CHB15-50* - Handpumpe PHS 80-1000 | ||
| HOF 152-3, ↔ Ø420 mm - 2 m Hochdruckschlauch TX32-2, Kupplung TX26S | 21,0 | 15 | ||
| ↕ 280 mm, max. 159 kN - Spindel HZ-2 Spin 1" - 8UNC | ||||
| HAF302-3 | 38970310 | Dreiarmiger Abzieher - Hohlkolbenzyl. CHB30-50* - Handpumpe PHS 80-1000 | ||
| HOF 302-3, ↔ Ø900 mm - 2 m Hochdruckschlauch TX32-2, Kupplung TX26S | 36,5 | 30 | ||
| ↕ 370 mm, max. 320 kN - Spindel HZ-3 Spin 1¼" - 7UNC | ||||
| HAF502-3 | 38970320 | Dreiarmiger Abzieher - Hohlkolbenzyl. CHB50-40* - Handpumpe PHS 80-1000 | ||
| HOF 502-3, ↔ Ø1000 mm - 2 m Hochdruckschlauch TX32-2, Kupplung TX26S | 79,0 | 50 | ||
| ↕ 700 mm, max. 491 kN - Spindel HZ-5 Spin 1⅜" - 6UNC |
↔: max. Greifweite
↕ : max. Abziehlänge
* Diese Ausführung ist auf Wunsch auch mit Alu-Hohlkolbenzylinder der Serie CHFA erhältlich.
Abmessungen und Auswahltabelle Serie HAV
| Modell | Bestell- | Bestehend aus: | Gewicht o. | Kapazität |
| Nummer | Pumpe / kg | t | ||
| HAV152-3 | 38970330 | Dreiarmiger Abzieher - Hohlkolbenzyl. CHB15-50* - Handpumpe PHS 80-1000 | ||
| HOV 152-3, ↔ Ø500 mm - 2 m Hochdruckschlauch TX32-2, Kupplung TX26S | 31,0 | 15 | ||
| ↕ 270 mm, max. 159 kN - Spindel HZ-2 Spin 1" - 8UNC | ||||
| HAV302-3 | 38970340 | Dreiarmiger Abzieher - Hohlkolbenzyl. CHB30-50* - Handpumpe PHS 80-1000 | ||
| HOV 302-3, ↔ Ø750 mm - 2 m Hochdruckschlauch TX32-2, Kupplung TX26S | 68,0 | 30 | ||
| ↕ 310 mm, max. 320 kN - Spindel HZ-3 Spin 1¼" - 7UNC | ||||
| HAV502-3 | 38970350 | Dreiarmiger Abzieher - Hohlkolbenzyl. CHB50-40* - Handpumpe PHS 80-1000 | ||
| HOV 502-3, ↔ Ø1000 mm - 2 m Hochdruckschlauch TX32-2, Kupplung TX26S | 114,5 | 50 | ||
| ↕ 530 mm, max. 491 kN - Spindel HZ-5 Spin 1⅜" - 6UNC |
↔: max. Greifweite
↕ : max. Abziehlänge
* Diese Ausführung ist auf Wunsch auch mit Alu-Hohlkolbenzylinder der Serie CHFA erhältlich.
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
