Hydraulikpumpen

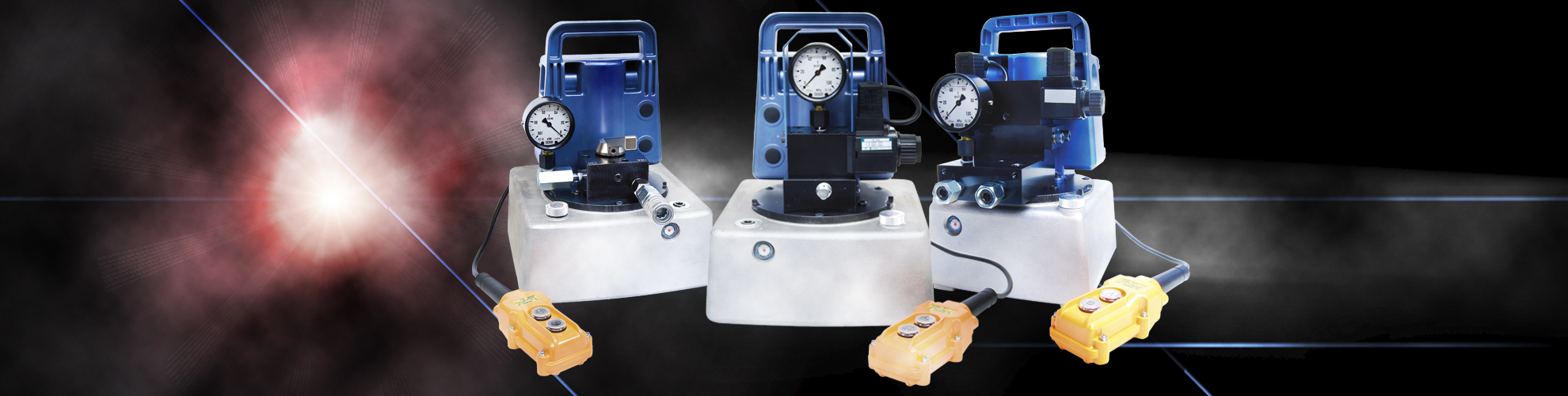

Elektromotorpumpen Serie PME 45-1L, -4L & PME45-8WP
Diese 2-stufigen, kompakten Elektromotorpumpen (-1L und -4L) mit Alu-Druckgussgehäuse sind für den Betrieb von einfachwirkenden Hydraulikzylindern - auch mit Schnellstoppnippel (Schlauchbruchsicherung) - und Schneidwerkzeugen vorgesehen.
Die Type PME 45-8WP ist für den Betrieb von doppeltwirkenden Hydraulikzylindern.
Merkmale:
• Betriebsdruck 700 bar (auf Wunsch 800 bar)
• Elektromotor 230 V, 0,45KW
• 3/3-Wegeventil, handgesteuert, bzw.
• 2/2-Wege-Elektromagnetventil jeweils mit Druckhaltefunktion
• Lieferung inkl. Manometer und Manometerhalterung
• Motorfernbedienung mit einem 3 m langem Kabel, Steuerspannung 12 V
• Automatische Umschaltung Niederdruck (ND) / Hochdruck (HD)
• Für den Betrieb von einfachwirkenden Hydraulikzylindern mit Schnellstoppnippel (Schlauch-
bruchsicherung) ist für die Pumpe -4L ein Rückschlagventil TVP unbedingt erforderlich
Technische Daten Elektromotorpumpe PME 45-1L
| Type | Elektro-Motor | Ventiltyp | Arbeitsdruck | Fördermenge | effektives Ölvolumen | Gewicht |
| MPa | l/min. | Liter | kg | |||
| 1.Stufe/2.Stufe | 1.Stufe/2.Stufe | |||||
| PME-45-1L | 0,45kW, AC230V | 3/2-Wege- | 7 / 70 (80) | 2.50/0,35 | 4,0 | 16,1 |
| 50/60HZ einphasig | Handventil m. Druckhaltefunk. |

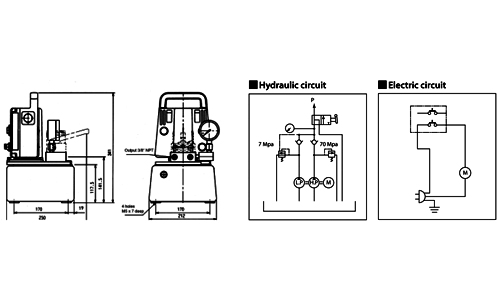

Technische Zeichnung Elektromotorpumpe PME 45-1L
Technische Daten Elektromotorpumpe PME 45-4L
| Type | Elektro-Motor | Ventiltyp | Arbeitsdruck | Fördermenge | effektives Ölvolumen | Gewicht |
| MPa | l/min. | Liter | kg | |||
| 1.Stufe/2.Stufe | 1.Stufe/2.Stufe | |||||
| PME-45-4L | 0,45kW, AC230V | 2/2-Wege- | 7 / 70 (80) | 2.50/0,35 | 4,0 | 17,2 |
| 50/60HZ einphasig | Elektromagnetventil m. Druckhaltefunk. |

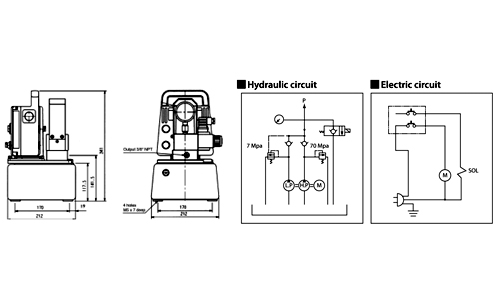

Technische Daten Elektromotorpumpe PME 45-4L
Technische Daten Elektromotorpumpe PME45-8WP
| Type | Elektro-Motor | Ventiltyp | Arbeitsdruck | Fördermenge | effektives Ölvolumen | Gewicht |
| MPa | l/min. | Liter | kg | |||
| 1.Stufe/2.Stufe | 1.Stufe/2.Stufe | |||||
| PME-45-8WP | 0,45kW, AC230V | 4/3-Wege- | 7 / 70 (80) | 2.50/0,35 | 4,0 | 18,2 |
| 50/60HZ einphasig | Elektr.mag.vent. | 4,0 | 18,2 | |||
| m. entsp. Zwill.rückschl.vent. | ||||||
| Druckhalt. an Anschl. "A" & "B" |

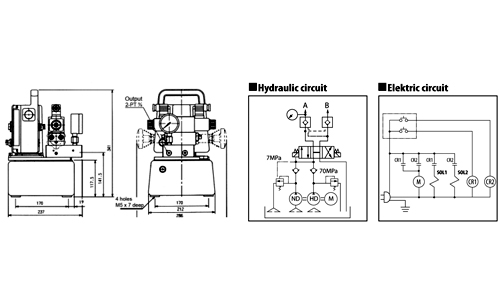

Technische Daten Elektromotorpumpe PME45-8WP
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
Produktdatenblatt
Ersatzteilliste für Elektromotorpumpe PME45-1L
Ersatzteiliste für Elektromotorpumpe PME45-4L
