Hydraulikpumpen
Hydraulikhandpumpen zweistufig Serie P
Zweistufige Hydraulik-Handpumpen der Serie P für Arbeitsdrücke von 700 bis 1.500 bar. Einfach zu bedienen, wartungsfreundlich, höchste Sicherheitsstandards und präzise Drucksteuerung für Industrie und Werkstatt.
Technische Daten
Zweistufige Hydraulik-Handpumpe der Serie P (700 bis 1.500 bar)
Die zweistufigen Hydraulik-Handpumpen der Serie P für einen Arbeitsdruckbereich von 700 bis 1.500 bar sind einfach zu bedienen und wartungsfreundlich. Sie verfügen über einen hohen Sicherheitsstandard für vielseitige Einsätze in Industrie und Werkstatt. Diese Hydraulik-Handpumpen zeichnen sich durch einen geringen Kraftaufwand im zweistufigen Betrieb aus.
Vorteile und technische Merkmale:
- Leistungsstarke Druckstufen: Arbeitsdrücke von 700 bar, 800 bar, 1.000 bar und 1.500 bar.
- Ergonomischer 2-Stufen-Betrieb: Ermöglicht ein schnelles Anfahren ohne Last im Niederdruck und kraftschonendes Arbeiten im Hochdruck.
- Robust & Leicht: Robuster Aluminiumtank für ein geringes Eigengewicht.
- Sicherheit: Eingebautes Sicherheitsventil schützt vor Überlastung.
- Präzises Entlasten: Einstellbares Nadelventil zur kontrollierten Druckentlastung.
- Standardisierte Anschlüsse: Alle Modelle mit einem integrierten Rücklaufanschluss.
- Sicherer Stand:Befestigungslöcher an den Stützfüßen für Schläuche, Kupplungen, Manometer usw. (siehe Zubehör)
- Erweiterte Ausführungen:
- B-Typen: Für Feinentlastungsventil vorbereitet, mit zusätzlichem Lastsicherungsventil für zylinderseitige Absicherung und Tank-Niveaurohr.
- F-Typen: Feinentlastungsventil für genau dosiertes Absenken von Lasten, mit zusätzlichem Lastsicherungsventil für zylinderseitige Absicherung und Tank-Niveaurohr.
Technische Daten
| Type | Bestell-Nr. | Max. Arbeits Druck | Pumpkraft Max. Arbeits Druck | eff. Öl Volumen | Leistung Niederdruck |
| MPa / bar | N | cm³ | cm³ | ||
| P70-300 | 38449250 | 70 / 700 | 350 | 300 | 20 |
| P80-300B | 38449260 | 80 / 800 | 400 | 300 | 20 |
| P80-300F | 38449390 | 80 / 800 | 400 | 300 | 20 |
| P70-1000 | 38449270 | 70 / 700 | 320 | 1.000 | 20 |
| P80-1000 | 38467880 | 80 / 800 | 360 | 1.000 | 20 |
| P80-1000B | 38449280 | 80 / 800 | 360 | 1.000 | 20 |
| P80-1000F | 38449410 | 80 / 800 | 360 | 1.000 | 20 |
| P100-1000 | 38449290 | 100 / 1.000 | 230 | 1.000 | 20 |
| P100-1000F | 38449420 | 100 / 1.000 | 230 | 1.000 | 20 |
| P150-1000 | 38449300 | 150 / 1.500 | 370 | 1.000 | 20 |
| P70-2400 | 38449310 | 70 / 700 | 320 | 2.400 | 20 |
| P80-2400 | 38467890 | 80 / 800 | 360 | 2.400 | 20 |
| P80-2400B | 38449320 | 80 / 800 | 360 | 2.400 | 20 |
| P80-2400F | 38449450 | 80 / 800 | 360 | 2.400 | 20 |
| P100-2400 | 38449330 | 100 / 1.000 | 230 | 2.400 | 20 |
| P150-2400 | 38449340 | 150 / 1.500 | 370 | 2.400 | 20 |
| P70-4100 | 38506090 | 70 / 700 | 320 | 4.100 | 20 |
| P80-4100 | 38506140 | 80 / 800 | 360 | 4.100 | 20 |
| P80-4100B | 38506100 | 80 / 800 | 360 | 4.100 | 20 |
| P80-4100F | 38506120 | 80 / 800 | 360 | 4.100 | 20 |
| P100-4100 | 38506110 | 100 / 1.000 | 230 | 4.100 | 20 |
| P150-4100 | 38506130 | 150 / 1.500 | 370 | 4.100 | 20 |
Abmessungen
| Type | Länge B | Tank Breite | Höhe A | Gewicht | |
| mm | mm | mm | kg | ||
| P70-300 | 320 | 75,3 | 170 | 5,4 | |
| P80-300B | 320 | 75,3 | 170 | 5,4 | |
| P80-300F | 320 | 75,3 | 170 | 5,4 | |
| P70-1000 | 620 | 75,3 | 170 | 7,5 | |
| P80-1000 | 620 | 75,3 | 170 | 7,5 | |
| P80-1000B | 620 | 75,3 | 170 | 7,5 | |
| P80-1000F | 620 | 75,3 | 170 | 7,5 | |
| P100-1000 | 620 | 75,3 | 170 | 7,5 | |
| P100-1000F | 620 | 75,3 | 170 | 7,5 | |
| P150-1000 | 620 | 75,3 | 170 | 7,5 | |
| P70-2400 | 620 | 127 | 170 | 9,3 | |
| P80-2400 | 620 | 127 | 170 | 9,3 | |
| P80-2400B | 620 | 127 | 170 | 9,3 | |
| P80-2400F | 620 | 127 | 170 | 9,3 | |
| P100-2400 | 620 | 127 | 170 | 9,3 | |
| P150-2400 | 620 | 127 | 170 | 9,3 | |
| P70-4100 | 620 | 209 | 170 | 12,8 | |
| P80-4100 | 620 | 209 | 170 | 12,8 | |
| P80-4100B | 620 | 209 | 170 | 12,8 | |
| P80-4100F | 620 | 209 | 170 | 12,8 | |
| P100-4100 | 620 | 209 | 170 | 12,8 | |
| P150-4100 | 620 | 209 | 170 | 12,8 |

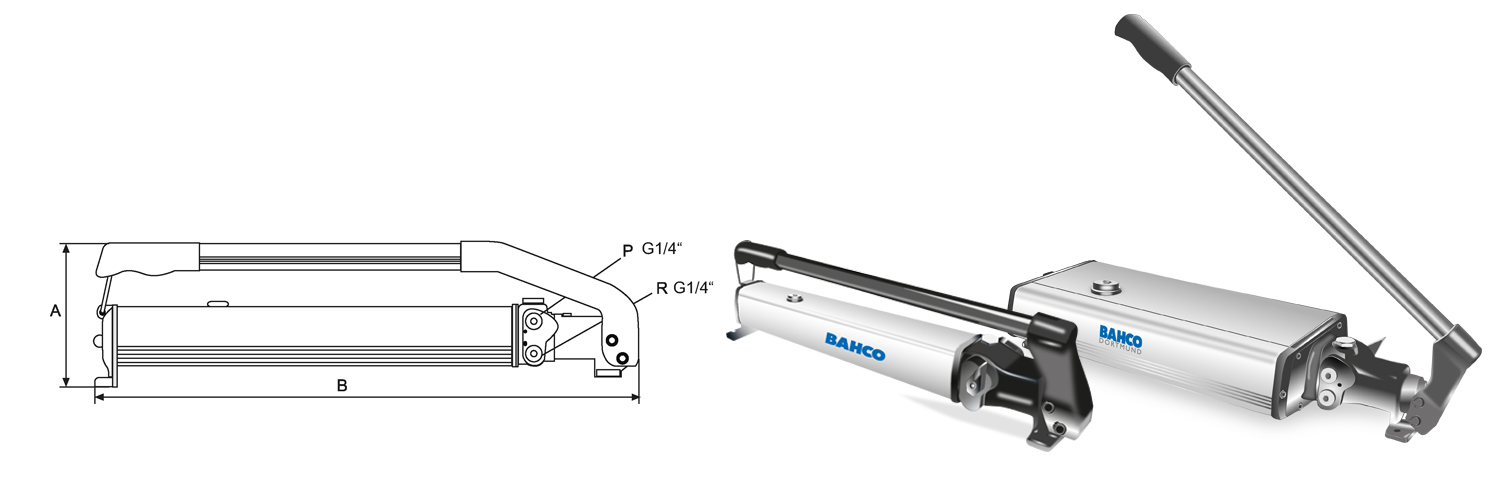

Technische Zeichnung
Als Zubehör lieferbar:
4/2 - Wegeventil für doppeltwirkende Zylinder, Type VR 42
Tanksicherheitsventil, Type VS 5
Ausstattung der P80B - Typen:
für Feinentlastungsventil vorbereitet, zusätzliches Lastsicherungsventil, Tank-Niveaurohr
Ausstattung der „F“ - Typen:
Feinentlastungsventil, zusätzliches Lastsicherungsventil, Tank-Niveaurohr
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
Downloads
Produktdatenblatt
Ersatzteilliste für Hydraulikhandpumpe P70-300
Ersatzteilliste für Hydraulikhandpumpen P70-1000, P100-1000, P150-1000
Ersatzteilliste für Hydraulikhandpumpen P70-2400, P100-2400, P150-2400
Ersatzteilliste für Hydraulikhandpumpen P70-4100, P100-4100, P150-4100
Ersatzteilliste für Hydraulikhandpumpen P80-300B
Ersatzteilliste für Hydraulikhandpumpe P80-300F
Ersatzteilliste Für Hydraulikhandpumpe P80-1000
Ersatzteilliste für Hydraulikhandpumpen P80-1000B
Ersatzteilliste für Hydraulikhandpumpe P80-1000F
Ersatzteilliste für Hydraulikhandpumpen P80-2400
Ersatzteilliste für Hydraulikhandpumpe P80-2400B
Ersatzteilliste für Hydraulikhandpumpe P80-2400F
Ersatzteilliste für Hydraulikhandpumpen P80-4100
Ersatzteilliste für Hydraulikhandpumpe P80-4100B
Ersatzteilliste für Hydraulikhandpumpe P80-4100F
