Hydraulikpumpen
Alle PHS-Hydraulikhandpumpen sind mit einem Manometer ausgestattet, welches eine präzise Kontrolle Ihrer Arbeit gewährleistet. Das Manometer ist komplett in einem Ring des Pumphebels integriert und kann mit einem Manometerschutz erweitert werden. (siehe Hydraulikzubehör)
Merkmale:
• Geringer Kraftaufwand durch Zwei-Stufen-Betrieb
• Nadelventil zum kontrollierten Entlasten
• Robuster Tank aus Aluminium
• Eingebautes Sicherheitsventil
• Einfache Ölfüllung
• Rücklaufanschlüsse an allen Modellen
• Befestigungslöcher an den Stützfüßen
Schläuche, Kupplungen usw. siehe Zubehör
Technische Daten Hydraulikhandpumpe Serie PHS
| Modell | Max. Arb.- | eff. Öl- | Hoch- | Nieder- | Pumpen- | Manometer | Länge | Tank- | Höhe | Gewicht |
| druck | volumen | druck | druck | hub | Typ | breite | ||||
| MPa/bar | cm³ | cm³ | cm³ | Arb.-N | mm | mm | mm | kg | ||
| PHS70-300 | 70/700 | 300 | 1 | 20 | 350 | AMT 801M • | 320 | 75,3 | 170 | 6 |
| PHS70-1000 | 70/700 | 1.000 | 2 | 20 | 320 | AMT 801M • | 620 | 75,3 | 170 | 8,1 |
| PHS70-2400 | 70/700 | 2.400 | 2 | 20 | 320 | AMT 801M • | 620 | 127 | 170 | 9,9 |
| PHS70-4100 | 70/700 | 4.100 | 2 | 20 | 320 | AMT 801M • | 620 | 209 | 170 | 13,5 |
| PHS80-300 | 80/800 | 300 | 1 | 20 | 400 | AMT 801M • | 320 | 75,3 | 170 | 6 |
| PHS80-1000 | 80/800 | 1.000 | 2 | 20 | 360 | AMT 801M • | 620 | 75,3 | 170 | 8,1 |
| PHS80-2400 | 80/800 | 2.400 | 2 | 20 | 360 | AMT 801M • | 620 | 127 | 170 | 9,9 |
| PHS80-4100 | 80/800 | 4.100 | 2 | 20 | 360 | AMT 801M • | 620 | 209 | 170 | 13,5 |
| PHS100-300 | 100/1.000 | 300 | 1 | 20 | 500 | TX104-160M■ | 320 | 75,3 | 170 | 6,0 |
| PHS100-1000 | 100/1.000 | 1.000 | 1 | 20 | 230 | TX104-160M■ | 620 | 75,3 | 170 | 8,1 |
| PHS100-2400 | 100/1.000 | 2.400 | 1 | 20 | 230 | TX104-160M■ | 620 | 127 | 170 | 10,1 |
| PHS100-4100 | 100/1.000 | 4.100 | 1 | 20 | 230 | TX104-160M■ | 620 | 209 | 170 | 13,7 |
| PHS150-1000 | 150/1.500 | 1.000 | 1 | 20 | 370 | TX104-160M■ | 620 | 75,3 | 170 | 8,1 |
| PHS150-2400 | 150/1.500 | 2.400 | 1 | 20 | 370 | TX104-160M■ | 620 | 127 | 170 | 10,1 |
| PHS150-4100 | 150/1.500 | 4.100 | 2 | 20 | 370 | TX104-160M■ | 620 | 209 | 170 | 13,7 |
| PHS150-1000L * | 150/1.500 | 1.000 | 1 | 20 | 370 | AMT 151 | 620 | 75,3 | 170 | 8,5 |
| PHS150-2400L * | 150/1.500 | 2.400 | 1 | 20 | 370 | AMT 151 | 620 | 127 | 170 | 10,5 |
| PHS200-1000L * | 200/2.000 | 1.000 | 0,7 | 20 | 380 | AMT 301 | 620 | 75,3 | 170 | 8,7 |
| PHS200-2400L * | 200/2.000 | 2.400 | 0,7 | 20 | 460 | AMT 301 | 620 | 127 | 170 | 10,5 |
| PHS240-2400L * | 240/2.400 | 2.400 | 0,7 | 20 | 460 | AMT 301 | 620 | 127 | 170 | 10,5 |
| PHS240-4100L * | 240/2.400 | 4.100 | 0,7 | 20 | 460 | AMT 301 | 620 | 209 | 170 | 14,1 |
| PHS280-2400L * | 280/2.800 | 2.400 | 0,7 | 20 | 460 | AMT 301 | 620 | 127 | 170 | 10,5 |
| PHS300-1000L * | 300/3.000 | 1.000 | 0,5 | 20 | 425 | AMT 401 | 620 | 75,3 | 170 | 8,7 |
* L-Typen ausgestattet mit Manometer 112 mm Ø
• AMT801 optional mit bar-Anzeige
■ TX104-1600 optional mit bar-Anzeige

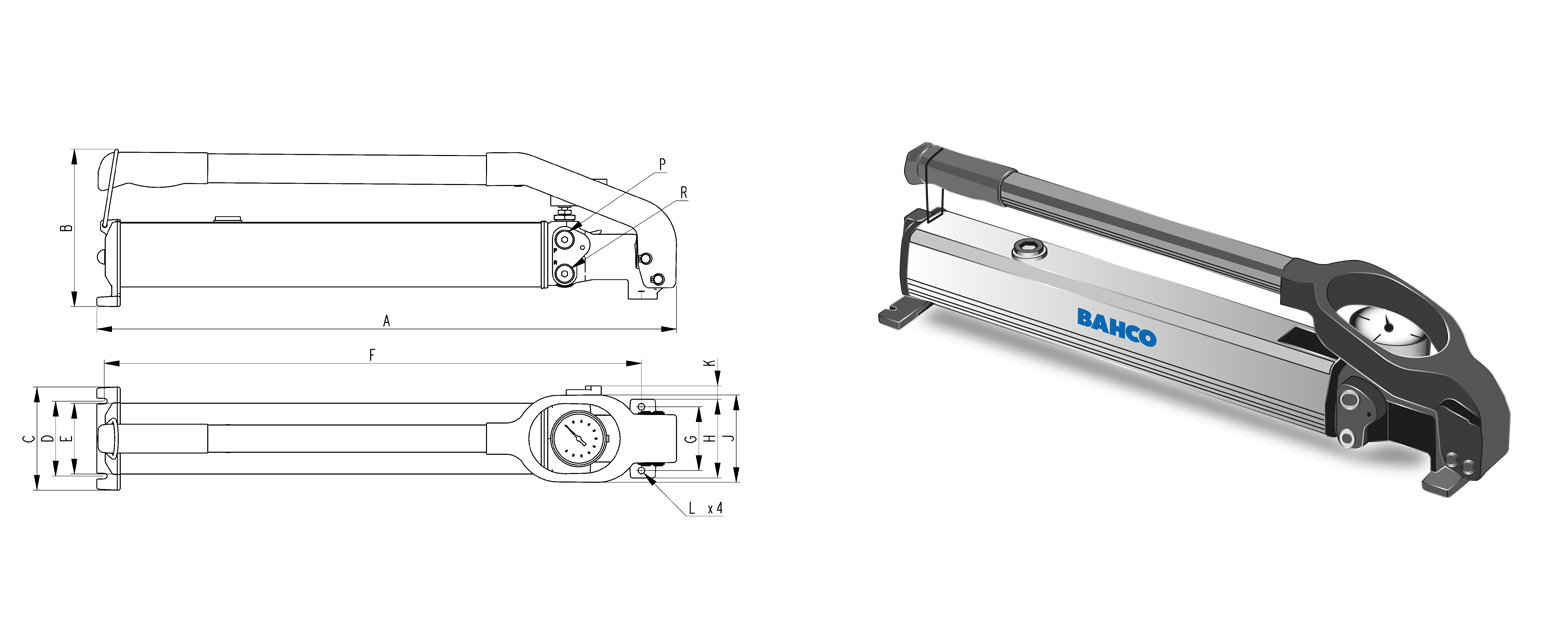

Technische Zeichnung Hydraulikhandpumpe PHS
Technische Daten Hydraulikhandpumpe Serie PHS
| Modell | A | B | C | D | E | F | G | H | J | K | L | P | R |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | Ø mm | Druckan. | Rücklaufan. | |
| PHS70-300 | 320 | 170 | 110 | 80 | 75,3 | 275 | 68 | 84 | 93 | 14 | 6,6 | G ¼" | G ¼" |
| PHS70-1000 | 620 | 170 | 110 | 80 | 75,3 | 575 | 68 | 84 | 93 | 14 | 6,6 | G ¼" | G ¼" |
| PHS70-2400 | 620 | 170 | 110 | 80 | 127 | 575 | 68 | 84 | 93 | 14 | 6,6 | G ¼" | G ¼" |
| PHS70-4100 | 620 | 170 | 140 | 100 | 209 | 575 | 68 | 84 | 93 | 14 | 6,6 | G ¼" | G ¼" |
| PHS80-300 | 320 | 170 | 110 | 80 | 75,3 | 275 | 68 | 84 | 93 | 14 | 6,6 | G ¼" | G ¼" |
| PHS80-1000 | 620 | 170 | 110 | 80 | 75,3 | 575 | 68 | 84 | 93 | 14 | 6,6 | G ¼" | G ¼" |
| PHS80-2400 | 620 | 170 | 110 | 80 | 127 | 575 | 68 | 84 | 93 | 14 | 6,6 | G ¼" | G ¼" |
| PHS80-4100 | 620 | 170 | 140 | 100 | 209 | 575 | 68 | 84 | 93 | 14 | 6,6 | G ¼" | G ¼" |
| PHS100-300 | 320 | 170 | 110 | 80 | 75,3 | 275 | 68 | 84 | 93 | 14 | 6,6 | G ¼" | G ¼" |
| PHS100-1000 | 620 | 170 | 110 | 80 | 75,3 | 575 | 68 | 84 | 93 | 14 | 6,6 | G ¼" | G ¼" |
| PHS100-2400 | 620 | 170 | 110 | 80 | 127 | 575 | 68 | 84 | 93 | 14 | 6,6 | G ¼" | G ¼" |
| PHS100-4100 | 620 | 170 | 140 | 100 | 209 | 575 | 68 | 84 | 93 | 14 | 6,6 | G ¼" | G ¼" |
| PHS150-1000 | 620 | 170 | 110 | 80 | 75,3 | 575 | 68 | 84 | 93 | 14 | 6,6 | G ¼" | G ¼" |
| PHS150-2400 | 620 | 170 | 110 | 80 | 127 | 575 | 68 | 84 | 93 | 14 | 6,6 | G ¼" | G ¼" |
| PHS150-4100 | 620 | 170 | 140 | 100 | 209 | 575 | 68 | 84 | 93 | 14 | 6,6 | G ¼" | G ¼" |
| PHS150-1000L * | 620 | 170 | 110 | 80 | 75,3 | 575 | 68 | 84 | 134 | - | 6,6 | G ¼" | G ¼" |
| PHS150-2400L * | 620 | 170 | 110 | 80 | 127 | 575 | 68 | 84 | 134 | - | 6,6 | G ¼" | G ¼" |
| PHS200-1000L * | 620 | 170 | 110 | 80 | 75,3 | 575 | 68 | 84 | 134 | - | 6,6 | 9/16"-18 UNF | G ¼" |
| PHS240-2400L * | 620 | 170 | 110 | 80 | 127 | 575 | 68 | 84 | 134 | - | 6,6 | 9/16"-18 UNF | G ¼" |
| PHS240-4100L * | 620 | 170 | 140 | 100 | 209 | 575 | 68 | 84 | 134 | - | 6,6 | 9/16"-18 UNF | G ¼" |
| PHS280-2400L * | 620 | 170 | 110 | 80 | 127 | 575 | 68 | 84 | 134 | - | 6,6 | 9/16"-18 UNF | G ¼" |
| PHS300-1000L * | 620 | 170 | 110 | 80 | 75,3 | 575 | 68 | 84 | 134 | - | 6,6 | 9/16"-18 UNF | G ¼" |
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
Produktdatenblatt
Ersatzteilliste für Hydraulikhandpumpe PHS70-300_PHS80-300
Ersatzteilliste für Hydraulikhandpumpe PHS100-300
Ersatzteilliste für Hydraulikhandpumpe PHS100-2400_PHS150-2400
Ersatzteilliste für Hydraulikhandpumpe PHS70-4100_PHS80-4100
Ersatzteilliste für Hydraulikhandpumpe PHS70-1000_PHS80-1000
Ersatzteilliste für Hydraulikhandpumpe PHS70-2400_PHS80-2400
Ersatzteilliste Hydraulikhandpumpe PHS100-1000_PHS150-1000
Ersatzteilliste für Hydraulikhandpumpe PHS150-1000L
