Hydraulik-Drehmomentschrauber

Kassetten-Schrauber MFC
Technische Daten

Hydraulische Kassettenschrauber ..MFC

Der hydraulische Vierkanschrauber der Serie MFC bietet unübertroffene Kraft im gesamten Sortiment der Schraubtechnik. Mit einer Wiederholgenuigkeit ±3,0% und einem Drehmomentbereich von 225-101.600 Nm, wird der Hydraulikschrauber vorwiegend im Schwermaschinenbau eingesetzt. Drehmomente über 15.000 Nm können zum größten Teil nur hydraulisch erzeugt werden. Dafür bilden Elektro- oder Akkuschrauber keine passende Alternative. Anhand einer mitgelieferten Drehmomenttabelle wird der Druck an der Hydraulikpumpe eingestellt, um den richtigen Drehmomentwert am Schraubgerät zu erzielen. Das Anschlussdrehgelenk ist in alle Positionen drehbar. Somit kann mit diesem Hydraulikschrauber auch in begrenzten Platzverhältnissen gearbeitet werden. Das Gehäuse besteht aus einer leichtgewichtigen Titan-Aluminium-Legierung. Diese ist extrem robust und sorgt für ein möglichst ergonomisches Arbeiten, da das Gewicht aller Schraubermodelle aufs Geringste reduziert wird.

Merkmale

•    Drehmomenteinstellung mittels Drehmomenttabelle
•    Drehmomentbereich 225-101.600Nm
•    Wiederholgenauigkeit ±3,0%
•    Betriebsdruck bis 700bar
•    Extrem flache Bauweise und gleiche Breite von Antrieb und Kassette
•    Robustes Ratschenrad mit großer Verzahnung
•    Torsions-Rückhalteklinkensystem für max. Wirkungsgrad
•    Integriertes Sicherheitsventil zum Schutz vor Überdruck
•    Abstützarm mit Sicherung für alle Positionen
•    360° x 180°- Anschlussgelenk mit Schnellkupplung
•    Geeignet für kontinuierlichen Einsatz bei max. Druck

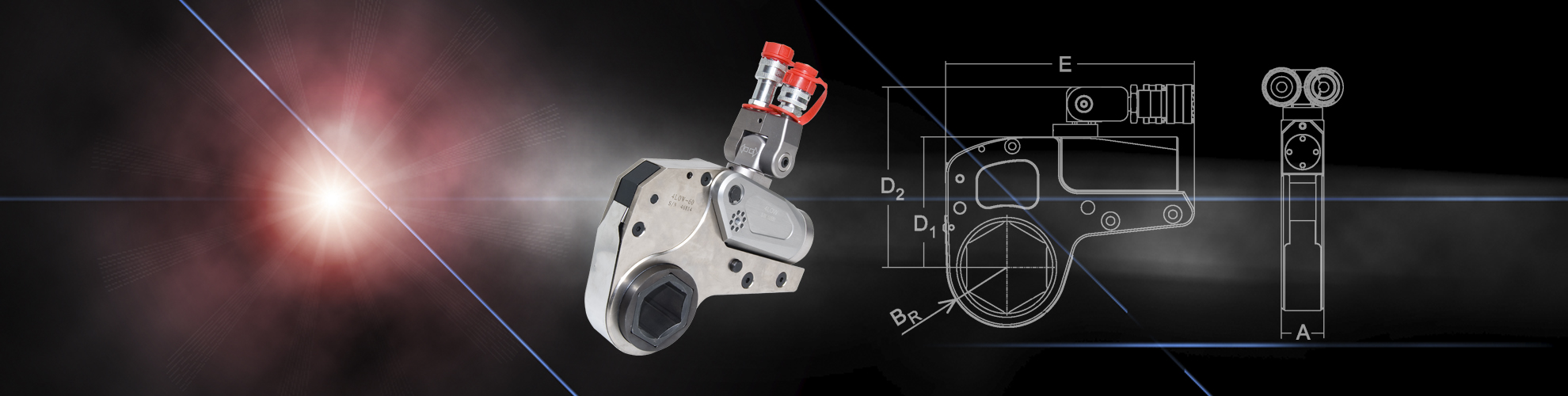

Technische Zeichnung

Abmessungen und Auswahltabelle

Type Schlüsselweite Drehmoment Min. Drehmoment Max. Gewicht A BR D1 D2 E
[mm] [Nm] [Nm] [kg] mm mm mm mm mm
2 MFC 19 - 60 225 2.350 2,4 32 27 - 43 95 132 186
4 MFC 34 - 80 520 5.750 5,7 43 36 - 61 127 176 251
8 MFC 41 - 105 1.050 11.000 9,6 53 46 - 78 154 211 308
14 MFC 50 - 115 1.850 18.500 17,8 64 60 - 87 200 252 378
30 MFC 110 - 175 4.190 44.600 31,0 85 77 - 128 253 300 460
60 MFC 145 - 230 9.250 101.600 108,0 120 123 - 173 338 380 590

OPTIONEN

•    Höhere Drehmomente auf Anfrage
•    Personalisierte Gravur auf dem Gehäuse (z.B. Firmenlogo)

ZUBEHÖR

LIEFERUMFANG

•    Hydraulischer Kassettenschrauber MFC
•    Austauschbare Abstützung
•    Drehmomenttabelle
•    Werksprüfzeugnis
•    Bedienungsanleitung
•    Werkzeugkoffer (bis Typ 14 MFC)

Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
