Hydraulikzubehör

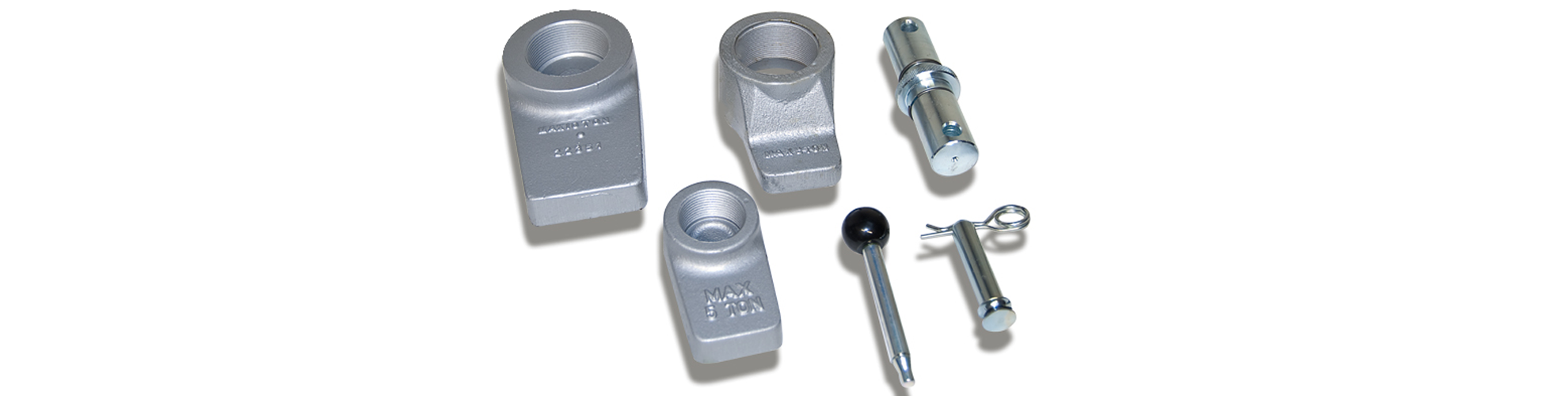

Anbauteile für CF/CFC-Zylinder
Unsere Anbauteile für CF- und CFC-Zylinder bieten flexible und präzise Verbindungslösungen für den professionellen Hydraulikeinsatz. Das Zubehörprogramm umfasst Sperrstifte, Winkelköpfe, Kupplungsstücke, Doppelnippel, Stützplatten sowie Kettentraversen. Es deckt Leistungsklassen von 49 kN bis 232 kN ab. Die standardisierten Gewindeanschlussmaße (wie NPT und UN) sowie robuste Zapfen- und Bohrungsverbindungen gewährleisten eine optimale Kraftübertragung und einfache Montage bei Heb- und Pressarbeiten.
Vorteile und technische Merkmale:
- Breites Leistungsspektrum: Kompatibel mit Hydraulikzylindern der Druckklassen 49 kN, 111 kN und 232 kN.
- Große Auswahl: Sperrstifte (z. B. TC428, TC128, TC228), Winkelköpfe für Kolben und Zylinder (z. B. TD419, TD420, TD119, TD120), Kupplungsstücke (TMC421, TMC121, TMC221) sowie Stützplatten (TS430, TS130, TSM131, TS218).
- Spezialverbindungen & Kettenzubehör: Doppelnippel (TMT122, TMT222), Kupplungen mit Innengewinde (TMT124, TMT224), Kettentraversen (TOK109) und Ketten-Sets mit Haken (TK107, 2 m Länge).
- Präzise Anschlussmaße: Unterstützt Standard-Gewindeformate wie NPT 1 ¼" - 11 ½, NPT 2" - 11 ½, UN 1 ½"-16 und UN 2 ¼"-14 sowie definierte Zapfendurchmesser (19 mm, 32 mm, 48 mm).
- Erweiterbar: Kombination mit Verlängerungsrohren (z. B. Typ TFP103 oder höher) möglich.
- Industriequalität von Bahco Dortmund: Hoche Passgenauigkeit und Langlebigkeit für Montage-, Wartungs- und Reparatureinsätze.
Produktübersicht
| Modell | für Zylinder | Type | Verbindung |
| kN | |||
| TC428 * | 49 | Sperrstift | - - - |
| TD419 * | 49 | Winkelkopf für Kolben (max. 20 kN) | Zapfen Ø 19 mm |
| TD420 * | 49 | Winkelkopf für Zylinder (max. 20 kN) | Innen UN 1½" - 16 |
| TMC421 * | 49 | Kupplungsstück | Zapfen Ø 19 mm |
| TS430 * | 49 | Stützplatte | Bohrung Ø 19 mm |
| TC128 ** | 111 | Sperrstift | - - - |
| TD119 ** | 111 | Winkelkopf für Kolben (max. 50 kN) | Innen NPT 1¼ - 11½ |
| TD120 ** | 111 | Winkelkopf für Zylinder (max. 50 kN) | Innen UN 2¼ - 14 |
| TMC121 ** | 111 | Kupplungsstück | Zapfen Ø 32 mm |
| TMT122 ** | 111 | Doppelnippel | Außen 2 x NPT 1¼ - 11½ |
| TMT124 ** | 111 | Kupplung mit Innengewinde | Innen 2 x NPT 1¼ - 11½ |
| TK107 | 111 | Kette (2m) mit 1x Haken | - - - |
| TOK109 ** | 111 | Kettentraverse | Innen 2¼ - 14 |
| TS130 ** | 111 | Stützplatte | Innen NPT 1¼ - 11½ |
| TSM131 ** | 111 | Stützplatte mit Gelenkzapfen | Außen NPT 1¼ - 11½ |
| TC228 *** | 232 | Sperrstift | - - - |
| TMC221 *** | 232 | Kupplungsstück | Zapfen Ø 48 mm |
| TMT222 *** | 232 | Doppelnippel | Außen 2x NPT 2 - 11½ |
| TMT224 *** | 232 | Kupplung mit Innengewinde | Innen 2x NPT 2 - 11½ |
| TS218 *** | 232 | Stützplatte | Innen NPT 2 - 11½ |
* Verwendung mit Rohr TFP103 oder höher
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
