Hydraulikzubehör
Anbauteile für CFC-Zylinder
Technische Daten

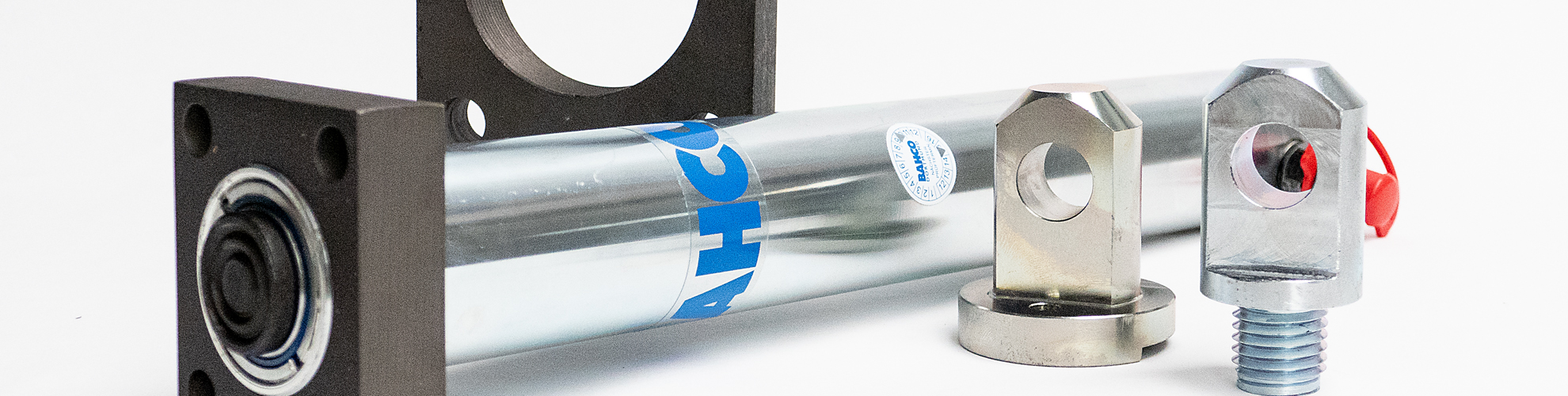

Anbauteile für CFC-Zylinder
Um die Einsatzmöglichkeiten der CFC-Zylinder zu erhöhen, gibt es die Möglichkeit passendes Zubehör zu adaptieren. Weitere Informationen zu den Anbauteilen entnehmen Sie bitte dem
PDF im Download-Bereich.

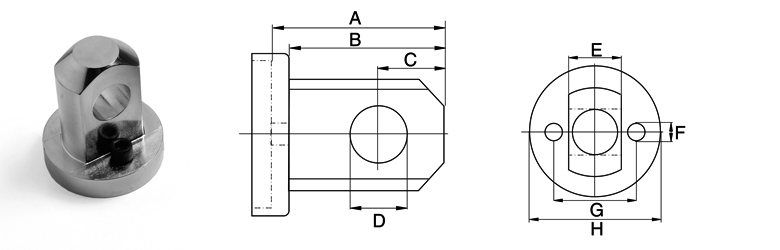

TCF - Schwenkaugen für Zylinderboden
Technische Daten
| Bezeichnung | für | A | B | C | D | E | F | G | H |
| Zylinder | mm | mm | mm | Ø mm | mm | Ø mm | mm | Ø mm | |
| TCF50 | 49 kN | 48 | 41,5 | 16 | 16 | 14,2 | 7 | 25 | 44,5 |
| TCF100 | 111 kN | 67 | 60,5 | 25,5 | 22,35 | 25,4 | 8,5 | 40 | 63,5 |
| TCF150 | 166 kN | 67 | 60,5 | 25,5 | 22,35 | 25,4 | 10 | 48 | 77 |
| TCF250 | 232 kN | 80 | 73,25 | 31,75 | 31,75 | 38,1 | 13,5 | 59 | 95 |

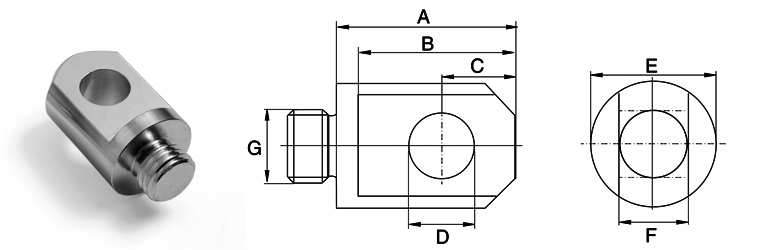

TKF - Schwenkaugen für Kolben
Technische Daten
| Bezeichnung | für | A | B | C | D | E | F | G Außen- |
| Zylinder | mm | mm | mm | Ø mm | mm | Ømm | gewinde | |
| TKF50 | 49 kN | 41,5 | 34 | 16 | 16 | 29 | 14,2 | ¾" - 16 UNF |
| TKF100 | 111-116 kN | 62 | 54 | 25,5 | 22,35 | 43 | 25,4 | 1" - 8 UNC |
| TKF250 | 232 kN | 74,5 | 66,5 | 31,8 | 31,75 | 57 | 38,1 | 1½" - 16 UN |

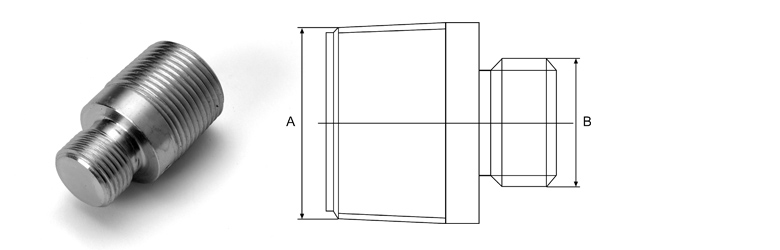

THT - Adapter für Anschluss am Kolben
Technische Daten
| Bezeichnung | für Zylinder | A Außengewinde | B Außengewinde |
| THT50 | 49 kN | ¾" - 14 NPTF | ¾" - 16 UNF |
| THT100 | 111 kN | 1¼" - 11½" NPT | 1" - 8 UNC |
| THT250 | 232 kN | 2" - 11½" NPT | 1½" - 16 UN |

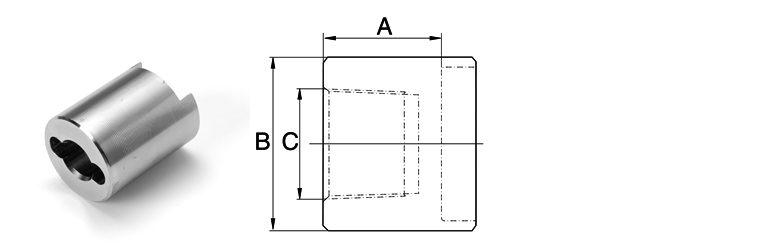

TF/TFG - Adapter für Anschluss am Zylinderboden
Technische Daten
| Bezeichnung | für Zylinder | A mm | B Ø mm | C Innengewinde |
| TF50 | 49 kN | 39 | 44,5 | Ø 19 mm |
| TFG100 | 111 kN | 45 | 65 | 1¼" - 11½" NPT |
| TFG250 | 232 kN | 50,5 | 98 | 2" - 11½" NPT |

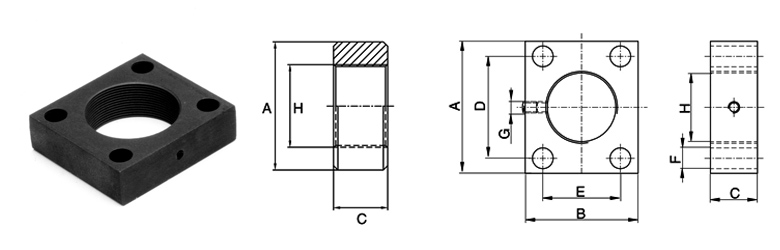

TCF - Zylinderkonsolen
Technische Daten
| Bezeichnung | für | A | B | C | D | E | F | G | H |
| Zylinder | mm | mm | mm | mm | mm | mm | Innengewinde | ||
| TCF52 | 49 kN | Ø 59 | - | 25 | - | - | - | - | 1½" - 16 UN |
| TCF4 | 49 kN | 70 | 60 | 25 | 54 | 41,2 | 11 | M6 | 1½" - 16 UN |
| TCF10 | 111 kN | 90 | 80 | 25 | 67,5 | 57,5 | 13 | M6 | 2¼" - 14 UN |
| TCF20 | 232 kN | 140 | 120 | 25 | 106 | 86 | 17 | M6 | 3 5/16" - 12 UN |
Weitere Anbauteile finden Sie unter Zubehör für CF-Zylinder!
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
