Hydraulikzubehör
Anbauteile -Verlängerungsrohre- für CF/CFC-Zylinder
Technische Daten

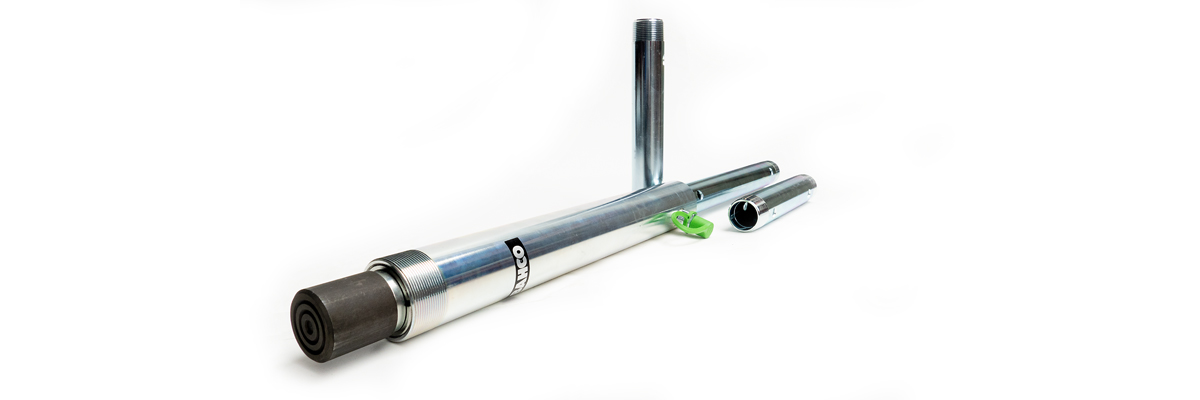

Verlängerungsrohre für CF/CFC-Zylinder
Die Verwendung der Verlängerungsrohre reduziert ab einer gewissen Länge die Leistung des genutzten Hydraulik-Zylinders
(siehe Grafik).
Bei Verwendung von Verlängerungsrohren zusammen mit CFC-Zylindern, benötigen Sie entsprechende Adapter:
• TF50 für alle 49 kN CFC-Zylinder
• TFG100 für alle 111 kN CFC-Zylinder
• TFG250 für alle 232 kN CFC-Zylinder

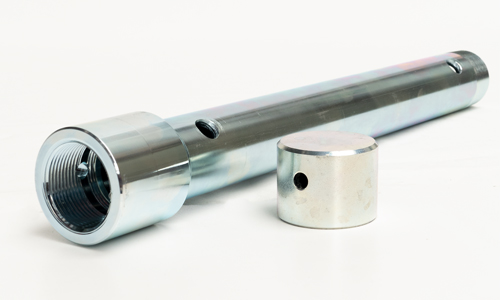

Adapter für Verlängerungsrohre
Technische Daten
| Modell | Für Zylinder | Loch/Zapfen | Außengewinde | Länge |
| Ø mm | mm | |||
| TFP401 | 49 kN | 19 | - - - | 76 |
| TFP402 | 49 kN | 19 | - - - | 127 |
| TFP403 | 49 kN | 19 | - - - | 254 |
| TFP404 | 49 kN | 19 | - - - | 381 |
| TFP405 | 49 kN | 19 | - - - | 551 |
| TFP101 | 111 kN | - - - | NPT 1¼"-11½" | 76 |
| TFP102 | 111 kN | - - - | NPT 1¼"-11½" | 127 |
| TFP103 | 111 kN | - - - | NPT 1¼"-11½" | 254 |
| TFP104 | 111 kN | - - - | NPT 1¼"-11½" | 381 |
| TFP105 | 111 kN | - - - | NPT 1¼"-11½" | 585 |
| TFP106 | 111 kN | - - - | NPT 1¼"-11½" | 510 |
| TFP107 | 111 kN | - - - | NPT 1¼"-11½" | 760 |
| TFP203 | 232 kN | - - - | NPT 2-11½" | 254 |
| TFP204 | 232 kN | - - - | NPT 2-11½" | 508 |
| TFP205 | 232 kN | - - - | NPT 2-11½" | 762 |

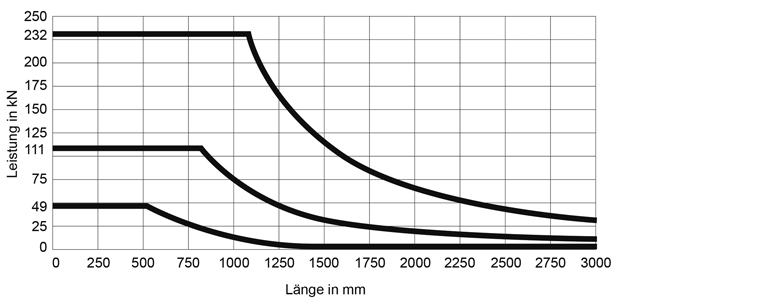

Grafik der max. erlaubten Verlängerung/Leistung des CF & CFC-Zylinders
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
