Technische Daten

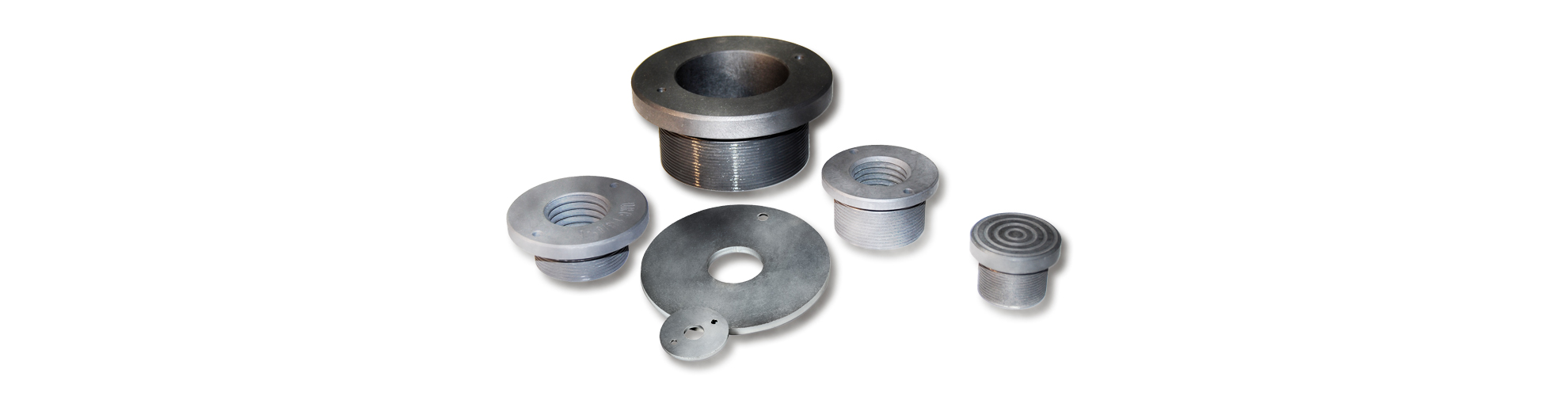

Druckstücke & Bodenplatten für Hohlkolbenzylinder der Serie CHFA

TS-Bodenplatten aus Stahl sollten immer dann eingesetzt werden, wenn der Zylinder auf unebenen und rauhem Untergrund eingesetzt wird. Sie sind eine einfache und kostengünstige Art die hochwertigen Zylinder zu schützen.

Druckstücke für Hohlkolbenzylinder

für Zylinder	Bezeichnung	Bohrung	Innengewinde	Innengewinde	ohne
		mm	metrisch	Zoll	Bohrung
CH 62	THH 6	17
•	THM 6		M16
•	THU 6			⅝" - 11 UNC
•	THR 6				X
CHFA 132, CHFA 136	THH 13	22
•	THM 13		M20
•	THU 13			¾" - 10 UNC
•	THR 13				X
CHFA 182, CHFA 184	THH 18	26
•	THM 18		M24
•	THU 18			1" - 8 UNC
•	THR 18				X
CHFA 262, CHFA 266	THH 26	32
•	THM 26		M30
•	THU 26			1¼" - 7 UNC
•	THR 26				X
CHFA 372, CHFA 376	THH 37	39
•	THM 37		M36
•	THU 37			1⅜" - 6 UNC
•	THR 37				X
CHFA504	THH50	51			X
CHFA 673, CHFA 676	THH 67	54
•	THM 67		M52
•	THU 67			2" - 4 UNC
•	THR 67				X
CHFA 1003, CHFA 1006	THH 100	66
•	THM 100		M64
•	THU 100			2½" - 4 UNC
•	THR 100				X

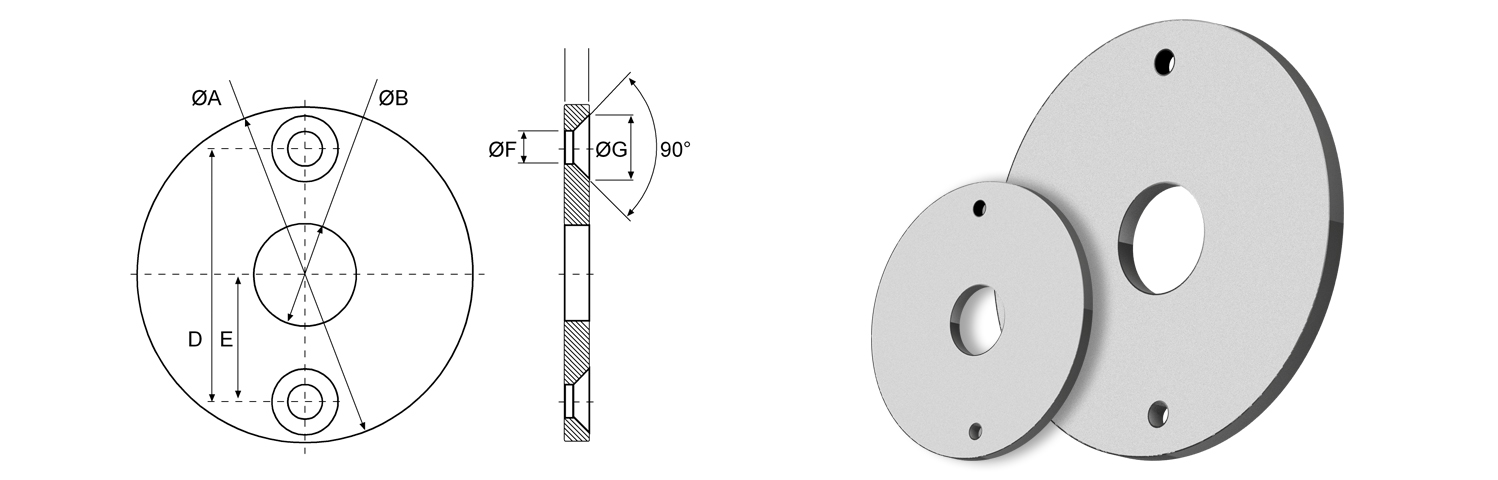

Bodenplatten für Aluminium-Hohlkolbenzylinder

für Zylinder	Bezeichnung	A	B	C	D	E	F	G	Gewicht
		Ø mm	Ø mm	mm	mm	mm	Ø mm	Ø mm	kg
CHFA 13.	TS 13	80	23	5	54	27	7	13	0,17
CHFA 18.	TS 18	93	27	6	66,4	33,2	9	17,8	0,28
CHFA 26.	TS 26	114	33	8	86	43	11	22	0,56
CHFA 37.	TS 37	135	40	8	105	52,5	11	22	0,79
CHFA 67.	TS 67	184	55	8	130	65	11	22	1,5
CHFA 504	TS 50	160	55	8	130	65	11	22	1,1
CHFA 100.	TS 100	226	67	10	185	92,5	13	25,7	2,8
