Technische Daten

Bewegliche Druckstücke für Zylinder der Serie LAF/LD/LDSC/LESC/LVMA/LVMAF/LVMC

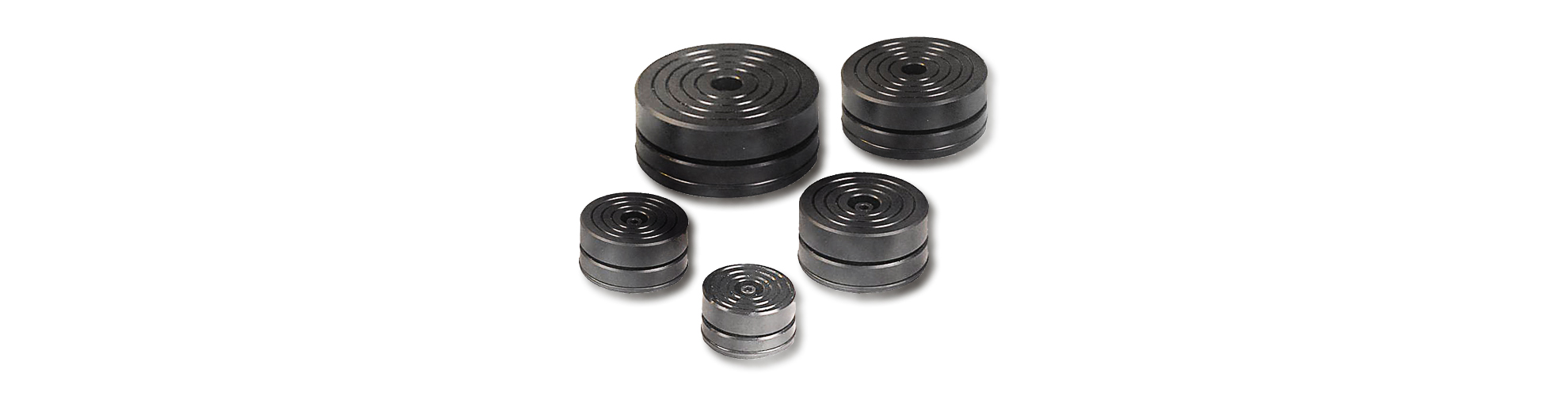

Bewegliche Druckstücke LZ04.. und LZC für Hydraulikzylinder der L-Serie. Bei Hubarbeiten mit seitlichen Belastungen empfohlen.
Neigung bis 5° möglich.

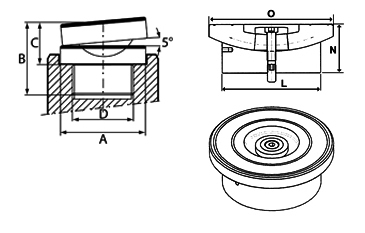

Bewegliches Druckstück mit Gewinde

Bezeichnung	A	B	C	D	Gewicht	für Zylinder
	Ø mm	mm	mm	mm	kg
LZ 0420	28	43	29	1" - 8	0,2	LD 010
LZ 0423	35	49	29	1" - 8	0,3	LD 020
LZ 0421	45	50	28	1½" - 16	0,4	LD 030
LZ 0422	61	58	38	1¾" - 12	0,7	LD 050, LD 075, LD 095
LZ 0424	88	82	47	2½" - 12	2,5	LD 150
LZ 0425	111	107	52	2½" - 12	4,5	LD 220

Bewegliches Druckstück mit Halteschraube

Bezeichnung	L	N	O	für Zylinder
	Ø mm	mm	Ømm
LZC 50	50,0	34,0	71	LDSC 050, LVMC 30, LVMC 50
LZC 100	71,5	30,0	71	LVMC 100
LZC 150	94,0	39,2	97	LDSC 140, LESC 140, LVMC 140
LZC 200	113,0	43,0	126	LDSC 220, LESC 220, LVMC 220
LZC 300	139,0	68,5	175	LDSC 310, LESC 310, LVMC 310
LZC 400	159,0	78,0	210	LDSC 410, LESC 410, LVMC 410
LZC 500	179,0	77,0	230	LDSC 520, LESC 520, LVMC 520
LZC 600	194,0	81,5	250	LDSC 610, LESC 610, LVMC 610
LZC 800	224,5	86,5	275	LDSC 830, LESC 830, LVMC 830
LZC 1000	249,5	105,5	300	LDSC 1100, LESC 1100, LVMC 1100
