Hydraulikzubehör

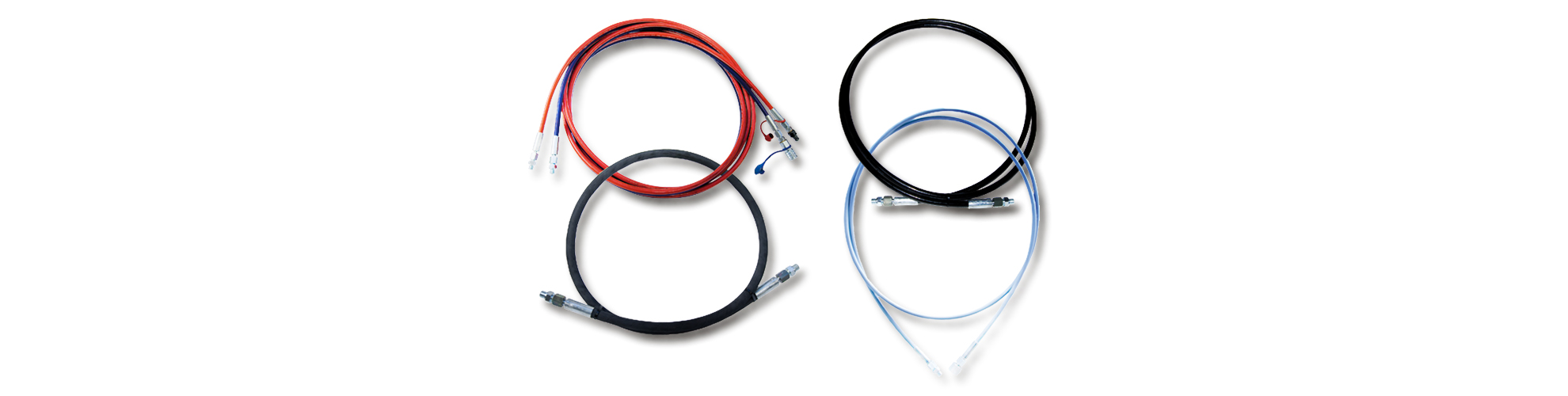

Hochdruckschläuche Serie TX30 bis TX41
Schläuche der 800 bar-Serie haben eine Innenseele aus ölbeständigem, synthetischem Gummi, einen Druckträger mit vier Drahtspiral-Einlagen und einer Außendecke aus öl- und witterungsbeständigem synthetischem Gummi, schwarz.
Schläuche der 1000 bar-Serie haben eine Innenseele aus extrudiertem Polyestherrohr (PEL), einem Druckträger aus Aramidgeflecht, einem Geflecht aus vermessingten hochfesten Stahldrähten und einer Polyesterzwischenlage. Die Außendecke ist aus Polyurethan (PUR), schwarz.
Schläuche der 1500 bar-Serie haben eine Innenseele aus Polyoxymethylen (POM), einen Druckträger mit 4 Drahtlagen aus hochzugfestem Stahldraht und eine Außendecke aus Polyamid (PA), grau.
Alle Schläuche haben an den Enden eine Überwurfmutter SW19 mit M14 x 1,5 Innengewinde. Die Schläuche der Serie TX 30 bis TX 40 sind beidseitig mit einem Doppelnippel SW 19 (Type T1) mit ¼“ Außengewinde ausgestattet. Schläuche der Serie TX 41 sind mit 1 x Doppelnippel SW 19 (Type T1) mit ¼“ Außengewinde und 1 x Doppelnippel SW 24 (Type T 14 I) mit ¼“ Innengewinde und Vertiefung für den Dichtring ausgestattet.
Hochdruckschläuche
| Bezeichnung | Betriebsdruck, statisch | Länge | ID x AD | Min. Biege- |
| MPa/bar | m | mm | radius mm | |
| TX30 | 80 / 800 | 0,5 | 6,3 x 17,5 | 100 |
| TX30-1 | 80 / 800 | 1,0 | 6,3 x 17,5 | 100 |
| TX32 | 80 / 800 | 1,5 | 6,3 x 17,5 | 100 |
| TX32-2 | 80 / 800 | 2,0 | 6,3 x 17,5 | 100 |
| TX36 | 80 / 800 | 3,0 | 6,3 x 17,5 | 100 |
| TX36-4 | 80 / 800 | 4,0 | 6,3 x 17,5 | 100 |
| TX36-5 | 80 / 800 | 5,0 | 6,3 x 17,5 | 100 |
| TX37 | 80 / 800 | 6,0 | 6,3 x 17,5 | 100 |
| TX40-05 | 100 / 1000 | 0,5 | 6,3 x 12,7 | 80 |
| TX40-1 | 100 / 1000 | 1,0 | 6,3 x 12,7 | 80 |
| TX40-1,5 | 100 / 1000 | 1,5 | 6,3 x 12,7 | 80 |
| TX40-2 | 100 / 1000 | 2,0 | 6,3 x 12,7 | 80 |
| TX40 | 100 / 1000 | 3,0 | 6,3 x 12,7 | 80 |
| TX40-4 | 100 / 1000 | 4,0 | 6,3 x 12,7 | 80 |
| TX40-5 | 100 / 1000 | 5,0 | 6,3 x 12,7 | 80 |
| TX40-6 | 100 / 1000 | 6,0 | 6,3 x 12,7 | 80 |
| TX41-1,5 | 150 / 1500 | 1,5 | 5,0 x 11,2 | 150 |
| TX41-2 | 150 / 1500 | 2,0 | 5,0 x 11,2 | 150 |
| TX41-3 | 150 / 1500 | 3,0 | 5,0 x 11,2 | 150 |
| TX41-4 | 150 / 1500 | 4,0 | 5,0 x 11,2 | 150 |
| TX41-5 | 150 / 1500 | 5,0 | 5,0 x 11,2 | 150 |
| TX41-6 | 150 / 1500 | 6,0 | 5,0 x 11,2 | 150 |
| Zwillingsschlauch, rot / blau | ||||
| TX38-2 | 100 / 1000 | 2,0 | 6,3 x 13,3 | 80 |
| TX38 | 100 / 1000 | 3,0 | 6,3 x 13,3 | 80 |
| TX38-4 | 100 / 1000 | 4,0 | 6,3 x 13,3 | 80 |
| TX38-5 | 100 / 1000 | 5,0 | 6,3 x 13,3 | 80 |
| TX39 | 100 / 1000 | 6,0 | 6,3 x 13,3 | 80 |
Alle Schläuche in weiteren Längen, sowie mit anderen Anschlussgewinden
auf Anfrage lieferbar.
Hochdruckschläuche mit 2500 bar Betriebsdruck auf Anfrage!
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
