Hydraulikzubehör
Hydraulik-Kupplungen
Schnellkupplung TX-20/26S
Schnellkupplungen

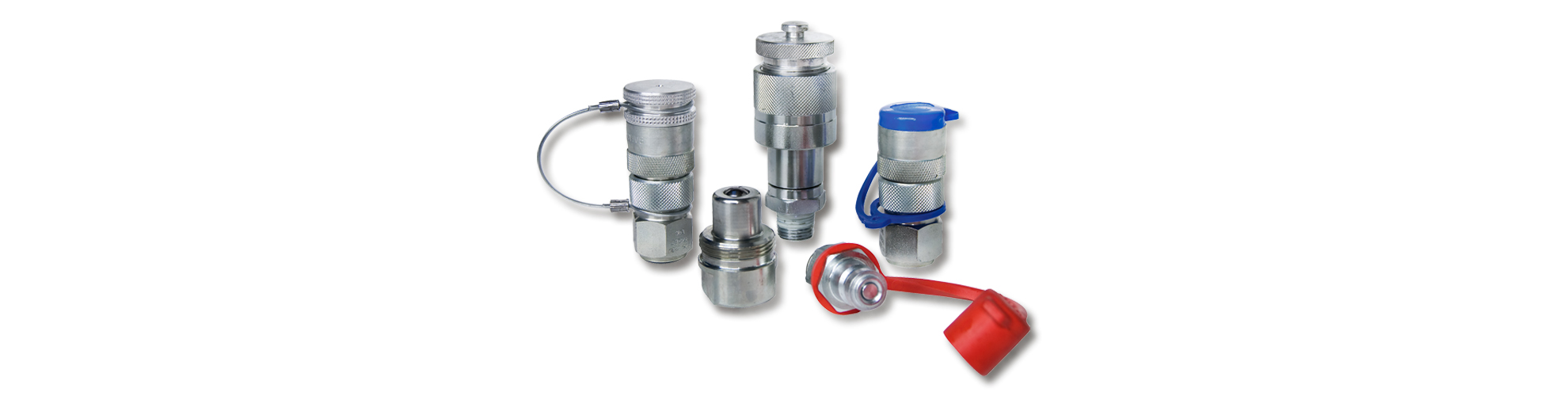

Zwei unterschiedliche Systeme sind aus unserem Lieferprogramm erhältlich:
• tropffreie Schnellkupplungen und Nippel mit automatischem Verschluss-
mechanismus und Sicherheitsverriegelung an den Kupplungen.
Durchflussmenge bei 0,4 MPa p: 6l/min.
• Schraubkupplungen und Nippel mit hoher Durchflusskapazität.
Durchflussmenge bei 0,4 MPa p: Anschluss 1/4" = 35 l/min.
Anschluss 3/8" = 40 l/min.
Technische Daten Schnellkupplungen
| Bezeichnung | Bestell- | max. Betr.druck | Innen- | Außen- | A | B | SW | empf. Anzugs- | Staubschutz |
| Nummer | MPa / bar | gewinde | gewinde | mm | mm | mm | moment (Nm) | ||
| TX20 | 38815340 | 100 / 1000 | G¼" | (1) | 59 | 27 | 24 | 40-50 | Kunststoff |
| TX26S | 38815800 | 100 / 1000 | G¼" | (1) | 61 | 28 | 24 | 40-50 | Kunststoff |
| TX26S/MK | 38815821 | 100 / 1000 | G¼" | (1) | 61 | 28 | 24 | 40-50 | Metall m. Stahlseil |
| TX26S/1500 | 38815815 | 150 / 1500 | G¼" | (1) | 61 | 28 | 24 | 40-50 | Kunststoff |
| TX26S/MK1500 | 38815816 | 150 / 1500 | G¼" | (1) | 61 | 28 | 24 | 40-50 | Metall m. Stahlseil |
1) bei Verwendung der Verschraubung TX117 = G ¼" a
bei Verwendung der Verschraubung T3814 = ⅜" NPT - 18 a
Lieferung mit Dichtung, Nr. 17009
Berstdruck, gekuppelt: TX 26 S / TX 26S/MK>2600 bar,
TX 20 und TX 26 S/1500 >3000 bar
Staubschutz, Kunststoff
| Für Kupplung | Bestell-Nr. | Farbe |
| TX 20 | 38815342 | blau |
| TX 26S | 38815604 | blau |
Staubschutz, Metall mit Stahlseil
| Für Kupplung | Bezeichnung | Bestell-Nr. |
| TX 26S | TX 26S/11 | 38815811 |
Schnellkupplungsnippel TX21/23/29
Technische Daten Kupplungsnippel
| Bezeichnung | Bestell- | Max. Betr.druck | Innen- | Außen- | A | B | SW | empf. Anzugs- | Staubschutz |
| Nummer | MPa/bar | gewinde | gewinde | mm | mm | mm | moment (Nm) | ||
| TX21 | 38815341 | 100/1000 | (1) | G¼" | 37 | 24,5 | 22 | 40-50 | Kunststoff |
| TX23-â…› | 38815331 | 100/1000 | -- | Gâ…›" | 33 | 20 | 17 | 40-50 | Kunststoff |
| TX23 | 38815300 | 100/1000 | (1) | G¼" | 38 | 25 | 22 | 40-50 | Kunststoff |
| TX23/MK | 38815320 | 100/1000 | (1) | G¼" | 38 | 25 | 22 | 40-50 | Metall m. Stahlseil |
| TX23-⅜NPT | 38815330 | 100/1000 | -- | ⅜"NPT-18 | 52 | 25 | 22 | 70-80 | Kunststoff |
| TX23/MK-⅜NPT | 38815333 | 100/1000 | -- | ⅜"NPT-18 | 52 | 25 | 22 | 70-80 | Metall m. Stahlseil |
| TX23S* | 38815500 | 150/1500 | (1) | G¼" | 38 | 25 | 22 | 40-50 | Kunststoff |
| TX23S/MK* | 38815510 | 150/1500 | (1) | G¼" | 38 | 25 | 22 | 40-50 | Metall m. Stahlseil |
| TX23S/MK-⅜NPT | 38815511 | 150/1500 | -- | ⅜"NPT-18 | 52 | 25 | 22 | 70-80 | Metall m. Stahlseil |
| TX29S** | 38815900 | 150/1500 | -- | G¼" | 41 | 25 | 22 | 40-50 | Kunststoff |
| TX29S/MK** | 38815910 | 150/1500 | -- | G¼" | 41 | 25 | 22 | 40-50 | Metall m. Stahlseil |
*) verstärkte Ausführung, **) verstärkt, mit Schlauchbruchsicherung
(Schnellstopp),
Ventil schließt, wenn der Durchfluss 13,0 l/min. übersteigt
1) Herausdrehen der Verschraubung TX 117 = G¼";
Lieferung der ¼" - Nippel inklusive Dichtung Nr. 17009
Berstdruck gekuppelt: TX 23 >2600 bar, TX 21, TX 23 S, TX 29 S >3000 bar
Staubschutz, Kunststoff Daten
| Für Nippel | Bestell-Nr. | Farbe |
| TX 21 | 38815343 | rot |
| TX 23/TX23S | 38815303 | rot |
| TX 29S | 38815903 | blau |
Staubschutz, Metall mit Stahlseil
| Für Nippel | Bezeichnung | Bestell-Nr. |
| TX 23 u. TX 29S | TX23/10 | 38815310 |
| TX 23S |
Schraubkupplungen
Technische Daten Schraubkupplungen
| Bezeichnung | Bestell- | Max. Betriebs- | Außen- | A | B | SW | empf. Anzugs- | Staubschutz |
| Nummer | druck MPa/bar | gewinde | mm | mm | mm | moment (Nm) | ||
| AQI24 | 38403860 | 100/1000 | G¼" | 72 | 36 | 25 | 70-80 | Kunststoff |
| AQI24-D | 38394670 | 100/1000 | G¼" | 72 | 36 | 25 | 70-80 | Metall |
| LK3140 | 38314000 | 70/700 | ⅜"NPT-18 | 72 | 36 | 25 | 70-80 | Kunststoff |
| LK3140-D | 38314010 | 70/700 | ⅜"NPT-18 | 72 | 36 | 25 | 70-80 | Metall |
Lieferungen der AQI - Kupplungen inklusive Dichtung Nr. 17009
Staubschutz, Kunststoff
| Bezeichnung | für | Bestell-Nr. |
| TDP 24 | AQI 24 | 39458 |
| LK3103 | LK3140 |
Staubschutz, Metall
| Bezeichnung | für | Bestell-Nr. |
| TDM 24 | AQI 24 | 39457 |
| LK3144 | LK3140 |
Schraubkupplungsnippel
Technische Daten Schraubkupplungsnippel
| Bezeichnung | Bestell- | Max. Betriebs- | Innen- | Außen- | A | B | SW | empf. Anzugs- | Staubschutz |
| Nummer | druck MPa/bar | gewinde | gewinde | mm | mm | mm | moment (Nm) | ||
| AQU25 | 38403990 | 100/1000 | -- | G¼" | 52 | 36 | 32 | 70-80 | Kunststoff |
| AQU25-D | 38394680 | 100/1000 | -- | G¼" | 52 | 36 | 32 | 70-80 | Metall |
| LK3120 | 38312000 | 70/700 | ⅜"NPT-18 | -- | 40 | 36 | 32 | 70-80 | Kunststoff |
| LK3120-D | 38312010 | 70/700 | ⅜"NPT-18 | -- | 40 | 36 | 32 | 70-80 | Metall |
Lieferungen der AQI - Kupplungen inklusive Dichtung Nr. 17009
Staubschutz, Kunststoff
| Bezeichnung | für | Bestell-Nr. |
| TDP 25 | AQI 25 | 39456 |
| LK3103 | LK3120 |
Staubschutz, Metall
| Bezeichnung | für | Bestell-Nr. |
| TDM 25 | AQI 25 | 39455 |
| LK3124 | LK3120 |
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
