Hydraulikzubehör

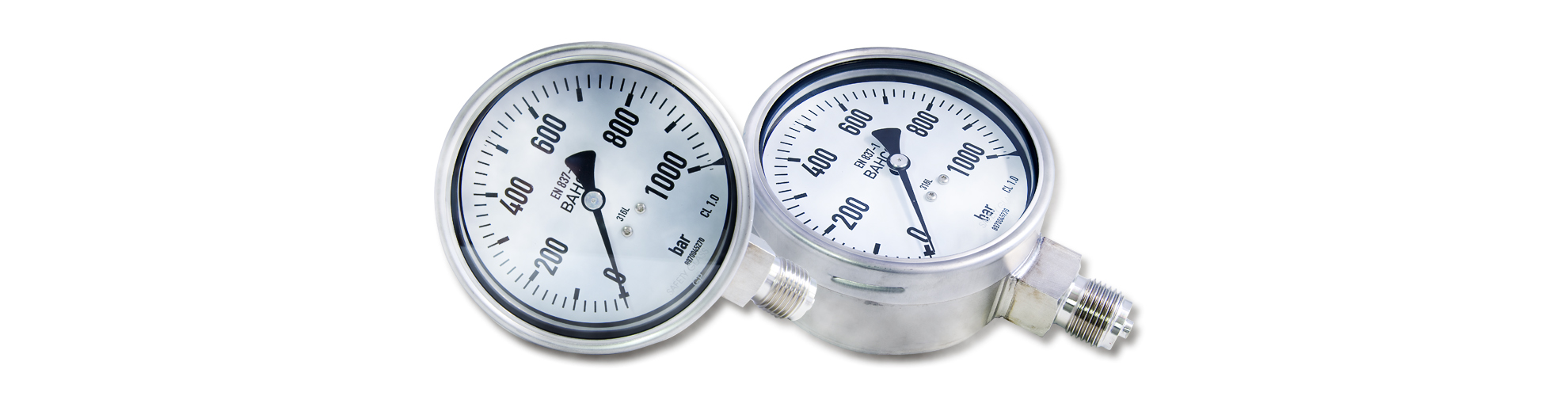

Hydraulikmanometer
Verschiedene Modelle mit Anzeigen in - bar, MPa, psi, kN und Tonnen.
Anzeigengenauigkeit von +/- 1% bis +/- 1,6%.

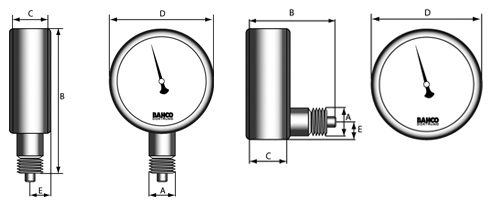

Technische Daten Manometer
| Bezeichnung | Anzahl der Anzeigen | Mess- | Skalen- | Kolben-Ø | Kolben- | A | B | C | D | E |
| bereiche | einteilung | mm | fläche cm² | mm | mm | mm | mm | |||
| AMP651 | 5 | -40kN | 2kN | 30 | 7 | G½" | 137 | 45 | 100 | 18 |
| -100kN | 10kN | 45 | 16 | |||||||
| -200kN | 10kN | 65 | 33 | |||||||
| -70MPa | 2MPa | |||||||||
| -10000psi | 500psi | |||||||||
| AMP652 | 5 | -400kN | 20kN | 90 | 64 | G½" | 137 | 45 | 100 | 18 |
| -600kN | 50kN | 110 | 95 | |||||||
| -1000kN | 50kN | 140 | 154 | |||||||
| -70MPa | 2MPa | |||||||||
| -10000psi | 500psi | |||||||||
| AMT650 | 2 | -100MPa | 2MPa | -- | -- | G½" | 137 | 45 | 100 | 18 |
| -14000psi | 500psi | |||||||||
| AMT151* | 2 | -1600bar | 50bar | -- | -- | M20x1,5 | 76,5 | 45 | 112 | 24 |
| -23000psi | 500psi | |||||||||
| AMT301* | 2 | -3100bar | 100bar | -- | -- | M20x1,5 | 76,5 | 45 | 112 | 24 |
| -45000psi | 1000psi | |||||||||
| AMT801* | 1 | -1000bar | 50bar | -- | -- | G¼" | 50 | 28,5 | 60 | 15 |
| flüssigkeitsgedämpft | ||||||||||
| AMT801M* | 2 | -100MPa | 5MPa | -- | -- | G¼" | 50 | 28,5 | 60 | 15 |
| flüssigkeitsgedämpft | -15000psi | 1000psi | ||||||||
| AMT802 | 2 | -1000MPa | 5MPa | -- | -- | G¼" | 50 | 28,5 | 60 | 15 |
| flüssigkeitsgedämpft | ||||||||||
| AMZ100 | 1 | -1000kN | 50kN | 140 | 154 | G½" | 137 | 45 | 100 | 18 |
| AMZ50 | 2 | -500kN | 20kN | 100 | 79 | G½" | 137 | 45 | 100 | 18 |
| 50ton | ||||||||||
| AMZ250 | 2 | -24ton | 1ton | 65 | 33,1 | G½" | 137 | 45 | 100 | 18 |
| -700bar | 20bar | |||||||||
| TX101G | 1 | -1000bar | 50bar | NPT ¼" | 87 | 29 | 67 | 9 | ||
| flüssigkeitsgedämpft | ||||||||||
| TX102* | 3 | -4ton | 1ton | 30 | 7 | G⅜" | 130 | 45 | 100 | 18 |
| -10ton | 1ton | 45 | 16 | |||||||
| -1500bar | 50bar | |||||||||
| TX104*-160M | 2 | -160MPa | 5MPa | -- | -- | G¼" | 50 | 30 | 62 | 10,5 |
| flüssigkeitsgedämpft | -20000psi | 1000psi | ||||||||
| TX104*-1600 | 1 | -1600bar | 50bar | -- | -- | G¼" | 50 | 30 | 62 | 9 |
| flüssigkeitsgedämpft | ||||||||||
| TX104 | 1 | -1000bar | 20bar | G½" | 142 | 48 | 100 | 15 | ||
| TX104G | 1 | -1000bar | 20bar | G½" | 142 | 48 | 100 | 15 | ||
| flüssigkeitsgedämpft | ||||||||||
| TX105 | 1 | -1600bar | 50 | G½" | 205 | 53 | 168 | 20 | ||
| TX105G | 1 | -1600bar | 50 | G½" | 205 | 53 | 168 | 20 | ||
| flüssigkeitsgedämpft |
*AMT 151, AMT 301, AMT 801(M), TX104-160M und TX 104-1600 können direkt an die Handpumpen der Serie PHS angeschlossen werden; keine Manometerkupplung notwendig.
Manometer mit Sonderskala und Feinmessmanometer (Kl.06) auf Anfrage.
AMP651, AMP652, AMT650, AMZ100, AMZ50, AMZ250,
TX101G, TX102, TX104, TX104G
AMT151, AMT301, AMT801(M), TX104-160M, TX104-1600
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
