Hydraulikzubehör
Manometerhalterungen
Technische Daten

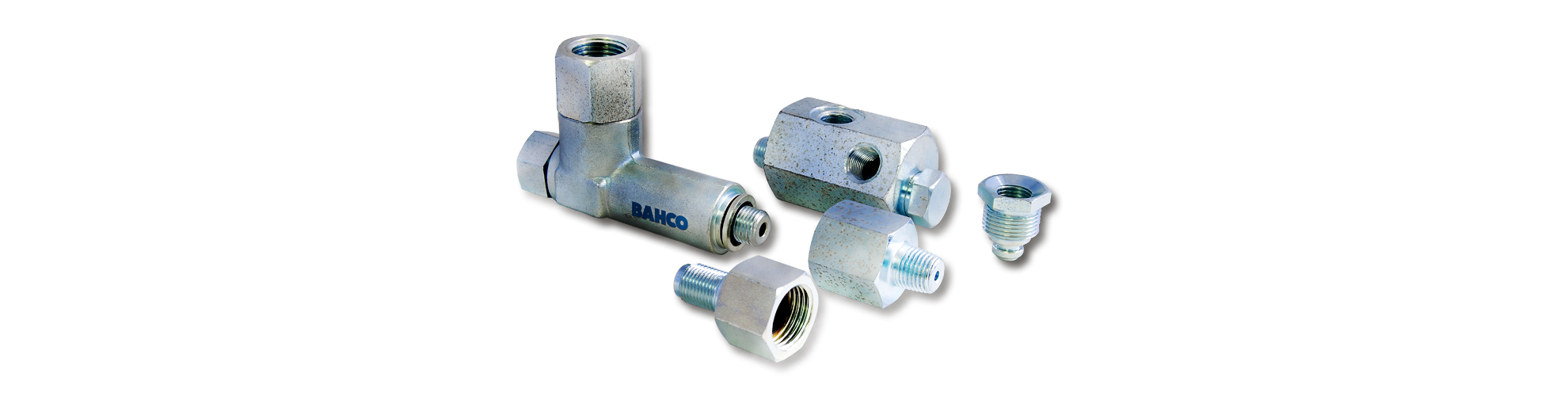

Manometerhalterung für Hydraulikgeräte

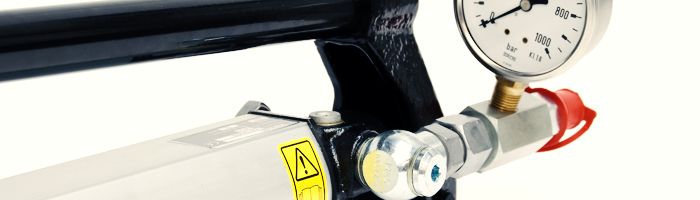

Manometerhalterungen und -adapter ermöglichen eine schnelle und einfache Montage der Manometer am Pumpenkopf als auch an Ventilen und Verteiler.
Technische Zeichnung AAM14
| Bezeichnung | für Manometer | Außengewinde | Innengewinde | Innengewinde | max. Arbeitsdruck |
| A | B | C | MPA (bar) | ||
| AAM14 | AMT801, TX103 | G1/4" | 150 | ||
| TX103-160, TX104-1600 | G1/4" | G1/4" | (1500) |
Technische Zeichnung AAM18
| Bezeichnung | für Manometer | Außengewinde | Innengewinde | Innengewinde | max. Arbeitsdruck |
| A | B | C | MPA (bar) | ||
| AAM18 | AMT801, TX103 | M20x1,5 | 150 | ||
| TX102-160, TX104-1600 | M20x1,5 | G1/4" | (1500) |
Technische Zeichnung AAM201
| Bezeichnung | für Manometer | Außengewinde | Innengewinde | Innengewinde | max. Arbeitsdruck |
| A | B | C | MPA (bar) | ||
| AAM201 | AMP651, AMP652, AMT650 | G1/4" | G1/2" | 100 | |
| AMZ100, AMZ150, AMZ250 | G1/4" | G1/2" | (1000) | ||
| TX104, TX104G, TX105, TX105G | G1/4" | G1/2" |
Technische Zeichnung AVM202
| Bezeichnung | für Manometer | Außengewinde | Innengewinde | Innengewinde | max. Arbeitsdruck |
| A | B | C | MPA (bar) | ||
| AAM201 | AMP651, AMP652, AMT650 | G1/4" | G1/4" | G1/2" | 100 |
| AMZ100, AMZ150, AMZ250 | G1/4" | G1/4" | G1/2" | (1000) | |
| TX104, TX104G, TX105, TX105G | G1/4" | G1/4" | G1/2" |
Technische Zeichnung AVM204
| Bezeichnung | für Manometer | Außengewinde | Innengewinde | Innengewinde | max. Arbeitsdruck |
| A | B | C | MPA (bar) | ||
| AVM204 | AMT801, TX103 | G1/4" | G1/4" | G1/4" | 150 |
| TX103-160, TX104-1600 | G1/4" | G1/4" | G1/4" | (1500) |
Technische Zeichnung ATM214
| Bezeichnung | für Manometer | Außengewinde | Innengewinde | Innengewinde | max. Arbeitsdruck |
| A | B | C | MPA (bar) | ||
| ATM214 | AMT801, TX103 | G1/4" | G1/4" | G1/4" | 100 |
| TX103-160, TX104-1600 | G1/4" | G1/4" | G1/4" | (1000) |
Technische Zeichnung TX109 1/4"
| Bezeichnung | für Manometer | Außengewinde | Innengewinde | Innengewinde | max. Arbeitsdruck |
| A | B | C | MPA (bar) | ||
| TX109 1/4" | TX101G | G1/4" | G1/4" | NPT 1/4" | 100 (1000) |
Technische Zeichnung TX109 - 1/2"
| Bezeichnung | für Manometer | Außengewinde | Innengewinde | Innengewinde | max. Arbeitsdruck |
| A | B | C | MPA (bar) | ||
| TX109 1/2" | AMP651, AMP652, AMT650 | G1/4" | G1/4" | G1/2" | 100 |
| AMZ100, AMZ150, AMZ250 | G1/4" | G1/4" | G1/2" | (1000) | |
| TX104, TX104G, TX105, TX105G | G1/4" | G1/4" | G1/2" |
Technische Zeichnung TX110 1/4"
| Bezeichnung | für Manometer | Außengewinde | Innengewinde | Innengewinde | max. Arbeitsdruck |
| A | B | C | MPA (bar) | ||
| TX110 1/4" | TX101G | G1/4" | G1/4" | NPT 1/4" | 80 (800) |
Technische Zeichnung TX110 - 1/2"
| Bezeichnung | für Manometer | Außengewinde | Innengewinde | Innengewinde | max. Arbeitsdruck |
| A | B | C | MPA (bar) | ||
| TX110 1/2" | AMP651, AMP652, AMT650 | G1/4" | G1/4" | G1/2" | 80 |
| AMZ100, AMZ150, AMZ250 | G1/4" | G1/4" | G1/2" | (800) | |
| TX104, TX104G, TX105, TX105G | G1/4" | G1/4" | G1/2" |
Technische Zeichnung TX111 3/8"
| Bezeichnung | für Manometer | Außengewinde | Innengewinde | Innengewinde | max. Arbeitsdruck |
| A | B | C | MPA (bar) | ||
| TX111 3/8" | TX102 | G1/4" | G1/4" | G3/8" | 100 (1000) |
Technische Zeichnung TX111 1/2"
| Bezeichnung | für Manometer | Außengewinde | Innengewinde | Innengewinde | max. Arbeitsdruck |
| A | B | C | MPA (bar) | ||
| TX111 1/2" | AMP651, AMP652, AMT650 | G1/4" | G1/4" | G1/2" | 100 |
| AMZ100, AMZ150, AMZ250 | G1/4" | G1/4" | G1/2" | (1000) | |
| TX104, TX104G, TX105, TX105G | G1/4" | G1/4" | G1/2" |
Alle Angaben zu technischen Daten sind ohne Gewähr.
