Hydraulikzubehör
Verteilerblöcke
Technische Daten

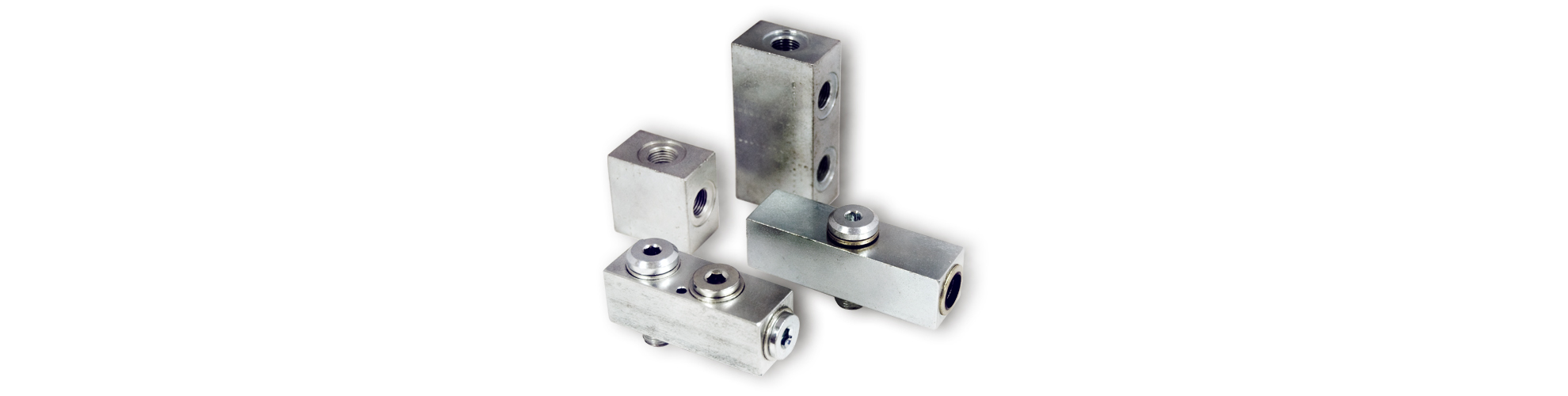

Verteilerblöcke für Hydrauliksysteme
Verteilerblöcke für den Anschluss im Hydrauliksystem.
Dichtungen 17009 (1/4") sind im Lieferumfang enthalten.
Technische Daten Verteilerblöcke
| Artikel | Max. Druck | A | B | C | D | E | F | G Innen- | H Außen- |
| MPa/bar | mm | mm | mm | mm | mm | mm | gewinde | gewinde | |
| AF 55 | 100/1000 | 100 | 30 | 40 | 30 | 40 | 10 | G¼" | -- |
| AF 57 | 100/1000 | 140 | 30 | 40 | 30 | 40 | 50 | G¼" | -- |
| ATI 289 | 100/1000 | 45 | 40 | 27 | 13 | 25 | 22,5 | G¼" | -- |
| V 1-2 | 100/1000 | 40 | 40 | 20 | 20 | 25 | 20 | G¼" | -- |
| V 1-4 | 100/1000 | 80 | 40 | 30 | 21 | 25 | 40 | G¼" | -- |
| ATI 3 | 150/1500 | 85 | 25 | 60 | 12,5 | -- | -- | G¼" | G¼" |
| ATI 31 | 150/1500 | 85 | 25 | -- | -- | -- | -- | G¼" | G¼" |
| ATI 32 | 150/1500 | 70 | 25 | 29 | 15 | 25 | -- | G¼" | G¼" |

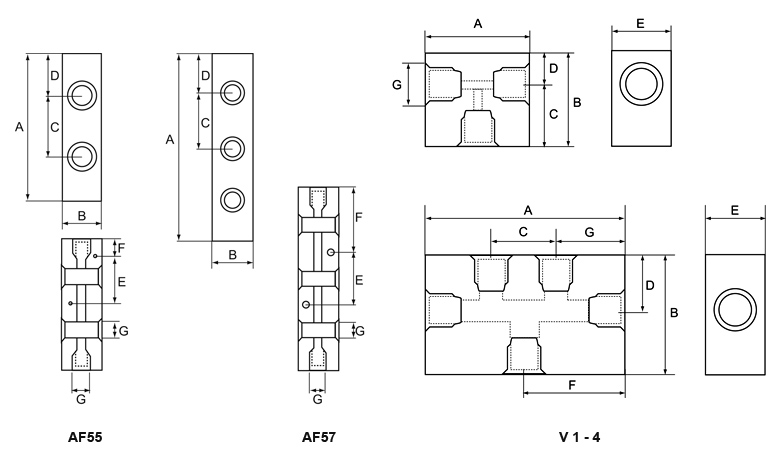

Technische Zeichnungen

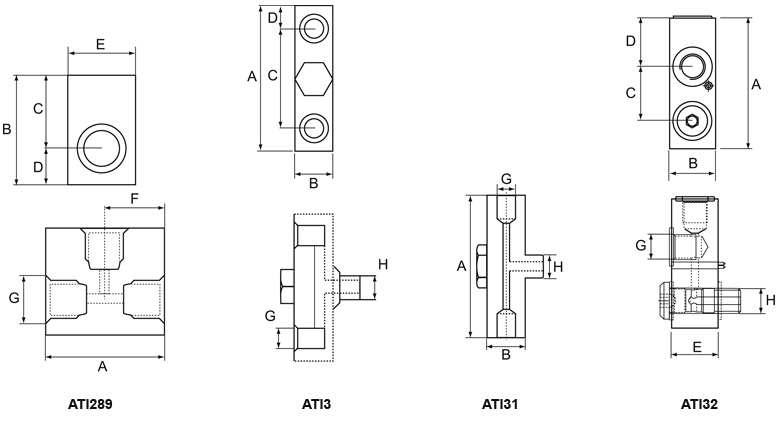

Technische Zeichnungen
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
