Hydraulikzylinder
Hydraulikdruckzylinder CF und CFU Universal für 5 bis 24 Tonnen
Die einfachwirkenden Universaldruckzylinder der Serie CF und CFU bieten vielseitige Einsatzmöglichkeiten in der Industrie. Als zentraler Bestandteil von Drucksätzen und Zugsätzen lassen sie sich flexibel durch umfangreiches Zubehör an der Kolbenstange sowie am Zylindergehäuse erweitern.
Vorteile und technische Merkmale:
- Zuverlässiger Federrückzug: Alle Hydraulikdruckzylinder der Serie CF und CFU besitzen einen integrierten Federrückzug für schnelle Arbeitszyklen.
- Hohe Reichweite: Große Hublängen von 127 bis 300 mm bieten maximale Flexibilität bei Ihren Projekten.
- Robuste Bauweise: Hochwertige Führungsbänder garantieren eine lange Lebensdauer unter maximaler Belastung.
- Optimaler Schutz: Ein spezieller Polyurethan Abstreifer verhindert zuverlässig das Eindringen von Schmutz zwischen Kolben und Zylinderwand.
- Langlebigkeit: Die Kolbenstange ist mit einem extra Korrosionsschutz ausgestattet, um rauen Arbeitsumgebungen standzuhalten.
Die Standardgrößen dieser universellen Hydraulikzylinder decken Traglasten von 5 bis 24 Tonnen ab.
Technische Daten der Universaldruckzylinder
| Type | Arbeitsdruck | Leistung | Hublänge | Ölvolumen | Kolben | Kolbenfläche | Durchmesser | Länge | Gewicht |
| MPa | kN (t) | mm | cm³ | Ø mm | cm² | mm | mm | kg | |
| CF104B | 70 | 49 (5) | 127 | 90 | 26,5 | 7,1 | 37,5 | 266 | 1,7 |
| CF204B | 70 | 49 (5) | 200 | 142 | 26,5 | 7,1 | 37,5 | 339 | 2,4 |
| CF110C | 70 | 111 (11) | 150 | 239 | 38 | 15,9 | 56,5 | 321 | 4,7 |
| CF210C | 70 | 111 (11) | 200 | 318 | 38 | 15,9 | 56,5 | 372 | 5,5 |
| CF310C | 70 | 111 (11) | 300 | 477 | 38 | 15,9 | 56,5 | 474 | 7 |
| CF120 | 70 | 232 (24) | 127 | 422 | 60 | 33,2 | 84 | 337 | 10,2 |
| CF220 | 70 | 232 (24) | 200 | 664 | 60 | 33,2 | 84 | 410 | 12,4 |
| CF320 | 70 | 232 (24) | 300 | 996 | 60 | 33,2 | 84 | 510 | 16 |
| CFU2010C | 70 | 111 (11) | 200 | 318 | 38 | 15,9 | 56,5 | 387 | 5,3 |
| CFU2510C | 70 | 111 (11) | 250 | 398 | 38 | 15,9 | 56,5 | 437 | 6 |

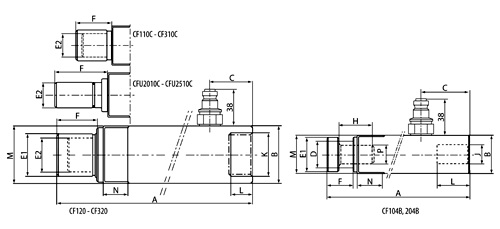

Technische Zeichnung
(Abb. ähnlich)
Technische Daten
| Modell | A | B Ø | C | D Ø | E1 Ø | E2 Ø | F | H | J | K | L | M | N | P Ø |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
| CF104B | 266 | 37,5 | 49 | 26,5 | 34 | - | 25 | 33 | 19 | - | 33 | 1½"-16 | 25 | 19 |
| CF204B | 339 | 37,5 | 49 | 26,5 | 34 | - | 25 | 33 | 19 | - | 33 | 1½"-16 | 25 | 19 |
| CF110C | 321 | 56,5 | 43 | 38 | 45 | 32,25 | 52 | - | - | 1¼"-11½"NPT | 22 | 2¼"-14 | 27 | - |
| CF210C | 372 | 56,5 | 43 | 38 | 45 | 32,25 | 52 | - | - | 1¼"-11½"NPT | 22 | 2¼"-14 | 27 | - |
| CF310C | 474 | 56,5 | 43 | 38 | 45 | 32,25 | 52 | - | - | 1¼"-11½"NPT | 22 | 2¼"-14 | 27 | - |
| CF120 | 337 | 84 | 41 | 60 | 63 | 48 | 59 | - | - | 2"-11½"NPT | 22 | 3 5/16"-12 | 25 | - |
| CF220 | 410 | 84 | 41 | 60 | 63 | 48 | 59 | - | - | 2"-11½"NPT | 22 | 3 5/16"-12 | 25 | - |
| CF320 | 510 | 84 | 41 | 60 | 63 | 48 | 59 | - | - | 2"-11½"NPT | 22 | 3 5/16"-12 | 25 | - |
| CFU2010C | 387 | 56,5 | 43 | 38 | - | 32,25 | 67 | - | - | 1¼"-11½"NPT | 22 | 2¼"-14 | 27 | - |
| CFU2510C | 437 | 56,5 | 43 | 38 | - | 32,25 | 67 | - | - | 1¼"-11½"NPT | 22 | 2¼"-14 | 27 | - |
Anschlussgewinde G¼"
ANSCHLUSSNIPPEL TX23 NICHT IM LIEFERUMFANG ENTHALTEN. BITTE SEPARAT BESTELLEN!
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
Bedienungsanleitung
Produktdatenblatt
Ersatzteilliste für Hydraulikzylinder CF104B und CF204B
Ersatzteilliste für Hydraulikzylinder CF110C bis CFU2510CP
Ersatzteilliste für Hydraulikzylinder CF120(P), CF220(P) und CF320(P)
Ersatzteilliste für Hydraulikzylinder CF240 und CF240P
