Hydraulikzylinder
Aluminium Hydraulikdruckzylinder CFA für 23 bis 95 Tonnen
Die einfachwirkenden Aluminium Hydraulikdruckzylinder der Serie CFA vereinen maximale Leistung mit minimalem Eigengewicht. Dank der leichten Bauweise aus hochfestem Aluminium eignen sich diese Zylinder hervorragend für mobile Einsätze und raue Arbeitsbedingungen auf Baustellen oder in Werkstätten.
Vorteile und technische Merkmale:
- Leichte Handhabung: Bis zu sechzig Prozent Gewichtsersparnis gegenüber vergleichbaren Stahlzylindern erleichtert den Transport und die Positionierung enorm.
- Integrierter Federrückzug: Der robuste Federrückzug sorgt für ein schnelles und zuverlässiges Zurückziehen des Kolbens nach jedem Arbeitsgang.
- Schutz vor Verschmutzung: Ein hochwertiger Abstreifer schützt das Zylinderinnere zuverlässig vor Staub, Schmutz und Feuchtigkeit.
- Erhöhter Verschleißschutz: Die harteloxierte Aluminiumoberfläche bietet einen exzellenten Schutz gegen Abnutzung und Korrosion.
- Sicherer Stand: Ein stabiler Stahlfuss schützt die Zylinderbasis vor Beschädigungen auf harten Untergründen.
Die Standardmodelle dieser universellen Aluminiumzylinder decken Traglasten von 23 bis 95 Tonnen ab.
Technische Daten der Aluminiumdruckzylinder
| Type | Arbeits Druck | Leistung | Hublänge | Öl Volumen | Kolben-Ø | Kolben Fläche | Durchm. | Bauhöhe | Gewicht |
| MPA | kN (t) | mm | cm³ | mm | cm² | mm | mm | kg | |
| CFA250-100 | 70 | 230 (23) | 100 | 332 | 60 | 33,2 | 100 | 212 | 4,4 |
| CFA250-200 | 70 | 230 (23) | 200 | 664 | 60 | 33,2 | 100 | 312 | 5,0 |
| CFA500-100 | 70 | 500 (51) | 100 | 709 | 85 | 70,9 | 140 | 223,5 | 9,2 |
| CFA500-200 | 70 | 500 (51) | 200 | 1418 | 85 | 70,9 | 140 | 323,5 | 12,7 |
| CFA750-100 | 70 | 730 (74) | 100 | 1039 | 100 | 103,9 | 170 | 235 | 14 |
| CFA750-200 | 70 | 730 (74) | 200 | 2078 | 100 | 103,9 | 170 | 335,5 | 18,3 |
| CFA1000-100 | 70 | 930 (95) | 100 | 1327 | 110 | 132,7 | 190 | 243 | 18,4 |
| CFA1000-200 | 70 | 930 (95) | 200 | 2655 | 110 | 132,7 | 190 | 343 | 24,7 |

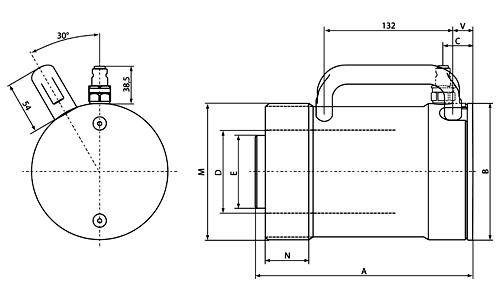

Technische Zeichnung Druckzylinder CFA-TZ
Abmessungen
| Type | A | B Ø | C | D Ø | E Ø | M | N | V |
| mm | mm | mm | mm | mm | mm | mm | ||
| CFA250-100 | 212 | 100 | 24 | 60 | 53 | M100 x 4 | 37 | - |
| CFA250-200 | 313 | 100 | 24 | 60 | 53 | M100 x 4 | 37 | - |
| CFA500-100 | 223,5 | 140 | 31 | 85 | 75 | M140 x 4 | 45 | 21 |
| CFA500-200 | 323,5 | 140 | 31 | 85 | 75 | M140 x 4 | 45 | 21 |
| CFA750-100 | 235,5 | 170 | 18 | 100 | 75 | M170 x 4 | 54 | 31 |
| CFA750-200 | 335,5 | 170 | 18 | 100 | 75 | M170 x 4 | 54 | 31 |
| CFA1000-100 | 243 | 190 | 39 | 110 | 95 | M190 x 4 | 56 | 34 |
| CFA1000-200 | 343 | 190 | 39 | 110 | 95 | M190 x 4 | 56 | 34 |
Anschlussgewinde G¼"
ANSCHLUSSNIPPEL TX23 NICHT IM LIEFERUMFANG ENTHALTEN! BITTE SEPARAT BESTELLEN!
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
Bedienungsanleitung
Produktdatenblatt
Ersatzteilliste für Hydraulikzylinder CFA250-100 bis CFA1000-200
