Hydraulikzylinder
Edelstahl-Druckzylinder der Serie CRB mit einer Leistung von 13 Tonnen bis 100 Tonnen
Einfachwirkende hydraulische Druckzylinder der Serie CRB mit Federrückzug sind eine Weiterentwicklung der bewährten CX/CR Serie. Diese Druckzylinder widerstehen schadlos einer außermittigen Belastung.
Aufgrund der sehr robusten Bauweise ist ein Einsatz auch unter den widrigsten Bedingungen möglich.
Die Standardgrößen der Serie CRB liegen zwischen 13 t - 100 t.
Merkmale der CRB-Zylinder:
- 25-200 mm Hub
- Edelstahl-Zylinder
- Einfachwirkend mit Federrückzug
- 800 bar Arbeitsdruck
Technische Daten der CRB-Druckzylinder
| Type | Arbeitsdruck | Leistung | Hublänge | Ölvolumen | Kolbenfläche |
| MPa | t/kN | mm | cm³ | cm² | |
| CRB 13-50 | 80 | 13/127 | 50 | 80 | 15,9 |
| CRB 13-100 | 80 | 13/127 | 100 | 159 | 15,9 |
| CRB 13-150 | 80 | 13/127 | 150 | 238 | 15,9 |
| CRB 25-25 | 80 | 25,4/249 | 25 | 78 | 31,2 |
| CRB 25-50 | 80 | 25,4/249 | 50 | 156 | 31,2 |
| CRB 25-100 | 80 | 25,4/249 | 100 | 312 | 31,2 |
| CRB 25-150 | 80 | 25,4/249 | 150 | 468 | 31,2 |
| CRB 25-200 | 80 | 25,4/249 | 200 | 624 | 31,2 |
| CRB 40A-50 | 80 | 41/402 | 50 | 251 | 50,3 |
| CRB 40A-100 | 80 | 41/402 | 100 | 502 | 50,3 |
| CRB 40A-200 | 80 | 41/402 | 200 | 1.005 | 50,3 |
| CRB 63A-50 | 80 | 64/628 | 50 | 393 | 78,5 |
| CRB 63A-100 | 80 | 64/628 | 100 | 785 | 78,5 |
| CRB 63A-200 | 80 | 64/628 | 200 | 1.571 | 78,5 |
| CRB 100A-50 | 80 | 100/982 | 50 | 614 | 122,7 |
| CRB 100A100 | 80 | 100/982 | 100 | 1.227 | 122,7 |
| CRB 100A-200 | 80 | 100/982 | 200 | 2.454 | 122,7 |
Technische Daten der CRB-Druckzylinder
| Type | Baulänge | Durchmesser | C | D | E | F | G | H | Gewicht |
| A mm | B mm | mm | mm | mm | Griff | mm | mm | kg | |
| CRB 13-50 | 134 | 58 | M58x2 | 25 | 6 | _ | 20 | 38 | 2,3 |
| CRB 13-100 | 184 | 58 | M58x2 | 25 | 6 | _ | 20 | 38 | 3,0 |
| CRB 13-150 | 234 | 58 | M58x2 | 25 | 6 | _ | 20 | 38 | 3,7 |
| CRB 25-25 | 115 | 80 | M80x3 | 30 | 7 | _ | 20 | 55 | 3,7 |
| CRB 25-50 | 140 | 80 | M80x3 | 30 | 7 | _ | 20 | 55 | 4,4 |
| CRB 25-100 | 190 | 80 | M80x3 | 30 | 7 | _ | 20 | 55 | 5,9 |
| CRB 25-150 | 240 | 80 | M80x3 | 30 | 7 | _ | 20 | 55 | 7,3 |
| CRB 25-200 | 290 | 80 | M80x3 | 30 | 7 | _ | 20 | 55 | 8,7 |
| CRB 40A-50 | 146 | 105 | M105x3 | 25 | 7 | 1 | 20 | 70 | 8,5 |
| CRB 40A-100 | 196 | 105 | M105x3 | 25 | 7 | 1 | 20 | 70 | 11,0 |
| CRB 40A-200 | 296 | 105 | M105x3 | 25 | 7 | 1 | 20 | 70 | 15,6 |
| CRB 63A-50 | 160 | 130 | M130x3 | 25 | 7 | 1 | 32 | 80 | 14,0 |
| CRB 63A-100 | 210 | 130 | M130x3 | 25 | 7 | 1 | 32 | 80 | 17,7 |
| CRB 63A-200 | 310 | 130 | M130x3 | 25 | 7 | 2 | 32 | 80 | 24,9 |
| CRB 100A-50 | 183 | 160 | M160x3 | 30 | 9 | 2 | 35 | 100 | 23,7 |
| CRB 100A-100 | 233 | 160 | M160x3 | 30 | 9 | 2 | 35 | 100 | 28,9 |
| CRB 100A-200 | 333 | 160 | M160x3 | 30 | 9 | 2 | 35 | 100 | 39,3 |
Anschlussgewinde G¼"
• ANSCHLUSSNIPPEL TX23 IST NICHT IM LIEFERUMFANG ENTHALTEN. BITTE SEPARAT BESTELLEN!
• Mechanische Verriegelungen für die CRB-Serie siehe Hydraulikzubehör.

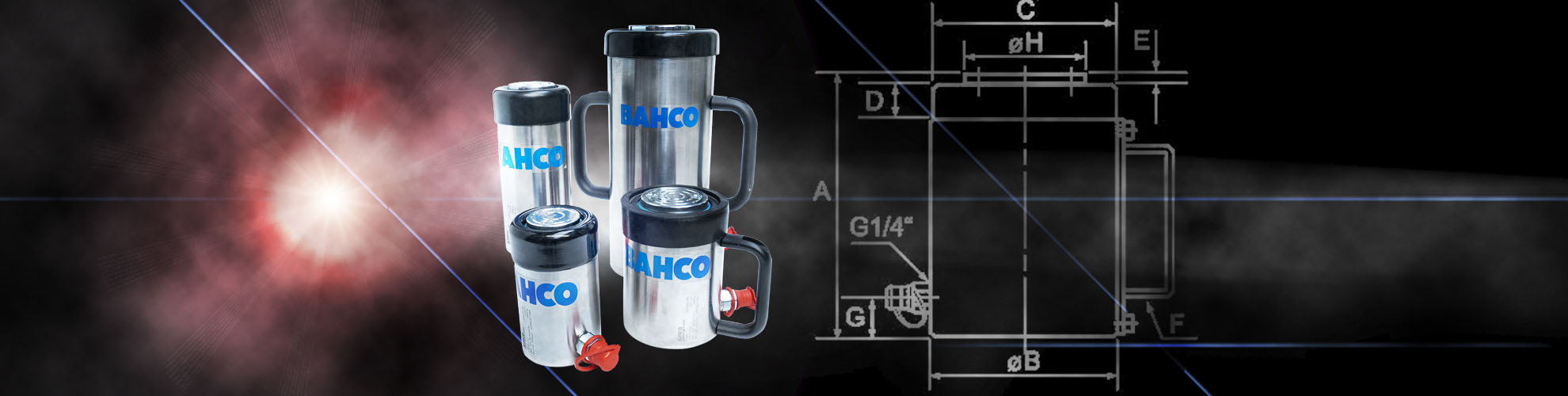

Technische Zeichnung CRB
(Abb. ähnlich)
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
Bedienungsanleitung
Produktdatenblatt
Ersatzteilliste für Hydraulikzylinder CRB13-...
Ersatzteilliste für Hydraulikzylinder CRB25-...
Ersatzteilliste für Hydraulikzylinder CRB40-...
Ersatzteilliste für Hydraulikzylinder CRB40A-...
Ersatzteilliste für Hydraulikzylinder CRB63-...
Ersatzteilliste für Hydraulikzylinder CRB63A-...
Ersatzteilliste für Hydraulikzylinder CRB100-...
Ersatzteilliste für Hydraulikzylinder CRB100A-...
