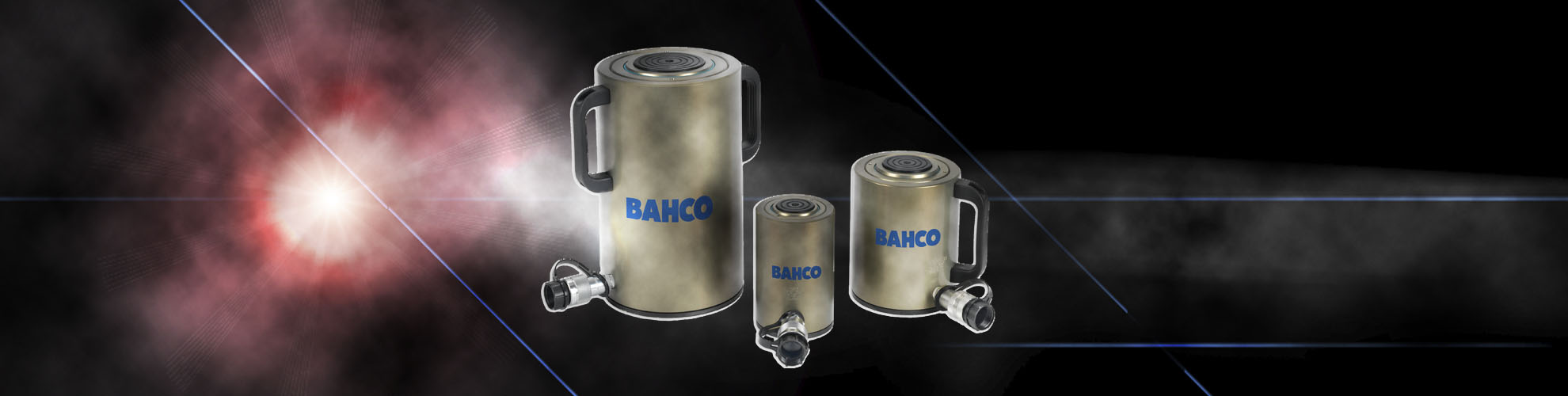

Bahco Hydraulikdruckzylinder der Serie LAF aus Aluminium

Hydraulikzylinder

Hydraulikdruckzylinder LAF 23-200T Aluminium

Einfachwirkende Aluminium-Hydraulikzylinder der Bahco LAF-Serie. Bieten 40 % Gewichtseinsparung gegenüber Stahl bei bis zu 700 bar Arbeitsdruck. Mit robustem Federrückzug und Stahlgrundplatte für maximale Lebensdauer im Industrieeinsatz.

Technische Daten
Downloads
Ansprechpartner

Technische Daten

Einfachwirkende Aluminium- Hydraulikzylinder der Serie LAF mit Federrückzug (23 t bis 200 t)

Die einfachwirkenden Aluminium-Hydraulikzylinder der Serie LAF mit integriertem Federrückzug bieten eine leistungsstarke und zugleich leichte Allzwecklösung für anspruchsvolle Industrieanwendungen. Gefertigt aus einer hochfesten Aluminium-Legierung gewährleisten diese Druckzylinder eine Gewichtsreduktion von 40 % gegenüber herkömmlichen Stahlzylindern.

Für eine optimale Verschleißfestigkeit und eine lange Lebensdauer sind alle Aluminiumteile speziell oberflächenbehandelt. Zudem ist die Serie standardmäßig mit einer robusten Stahlgrundplatte sowie einem soliden Druckstück ausgestattet, welches wahlweise auch in beweglicher Ausführung erhältlich ist.

Wichtigste Merkmale & Technische Daten:

Leistungsspektrum: Modellvarianten von 23 t bis 200 t Hubkraft
Hublänge: Flexibel wählbar für Hübe bis zu 300 mm
Material: Hochfeste, spezialbehandelte Aluminium-Legierung
Gewichtsvorteil: ca. 40 % leichter als vergleichbare Stahlzylinder
Ausstattung: Inklusive Stahlgrundplatte und verschleißfestem Druckstück (optional beweglich)
Betriebsdruck: Ausgelegt für bis zu 700 bar Arbeitsdruck

Technische Daten LAF-Hydraulikzylinder

Type	Kapazität	Hublänge	Ölvolumen	Bauhöhe A	Gewicht
	Tn / kN	mm	cm³	mm	kg
LAF03005	30 / 303	50	221	172	4,8
LAF03010	30 / 303	100	442	222	5,4
LAF03015	30 / 303	150	663	272	6,0
LAF03020	30 / 303	200	883	322	6,6
LAF03025	30 / 303	250	1.104	372	7,2
LAF03030	30 / 303	300	1.325	422	7,8

LAF05005	50 / 487	50	354	180	8,0
LAF05010	50 / 487	100	709	230	9,5
LAF05015	50 / 487	150	1.063	280	11,0
LAF05020	50 / 487	200	1.417	330	11,5
LAF05025	50 / 487	250	1.772	380	13,0
LAF05030	50 / 487	300	2.126	430	14,5

LAF10005	100 / 911	50	663	210	16,0
LAF10010	100 / 911	100	1.326	260	19,0
LAF10015	100 / 911	150	1.989	310	22,0
LAF10020	100 / 911	200	2.652	360	25,0
LAF10025	100 / 911	250	3.315	410	28,0
LAF10030	100 / 911	300	3.982	460	31,0

LAF14005	140 / 1.380	50	1.005	225	24,0
LAF14010	140 / 1.380	100	2.010	275	29,0
LAF14015	140 / 1.380	150	3.016	325	34,0
LAF14020	140 / 1.380	200	4.021	375	39,0
LAF14025	140 / 1.380	250	5.026	425	44,0

Technische Daten LAF-Hydraulikzylinder

Type	Kolbenfläche	D	E	F	H	K	L	N	R	S	T
	cm²	mm	mm	mm	mm	mm	mm	mm		mm	mm
LAF03...	44	105	75	60	24	6	45	11	M6	85	19
LAF05...	71	135	95	80	26	7	61	12	M6	115	19
LAF10...	133	180	130	110	32	5	88	14	M6	160	19
LAF14...	201	225	160	140	43	6	88	14	M6	200	19

Anschlussgewinde ⅜" NPT

ANSCHLUSSNIPPEL TX23 NICHT IM LIEFERUMFANG ENTHALTEN! BITTE SEPARAT BESTELLEN!

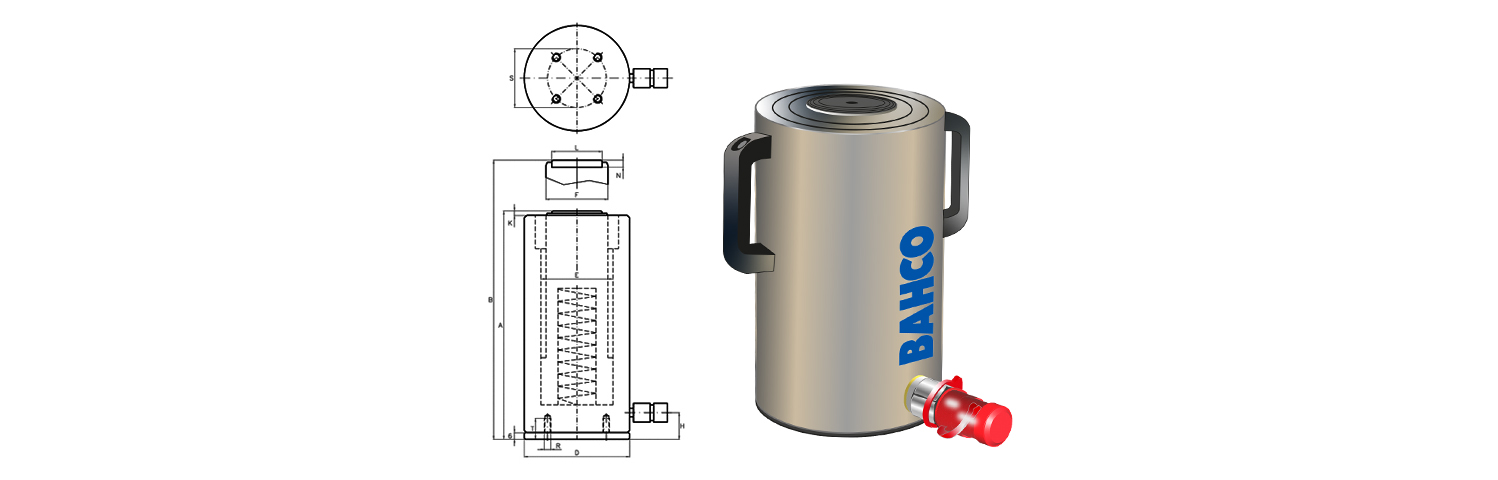

Technische Zeichnung LAF-Hydraulikzylinder

(Abb. ähnlich)

Technische Konstruktionszeichnung mit Bemaßung und Produktansicht des Bahco LAF Aluminium-Hydraulikzylinders

Sofortanfrage

Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
