Hydraulikzylinder

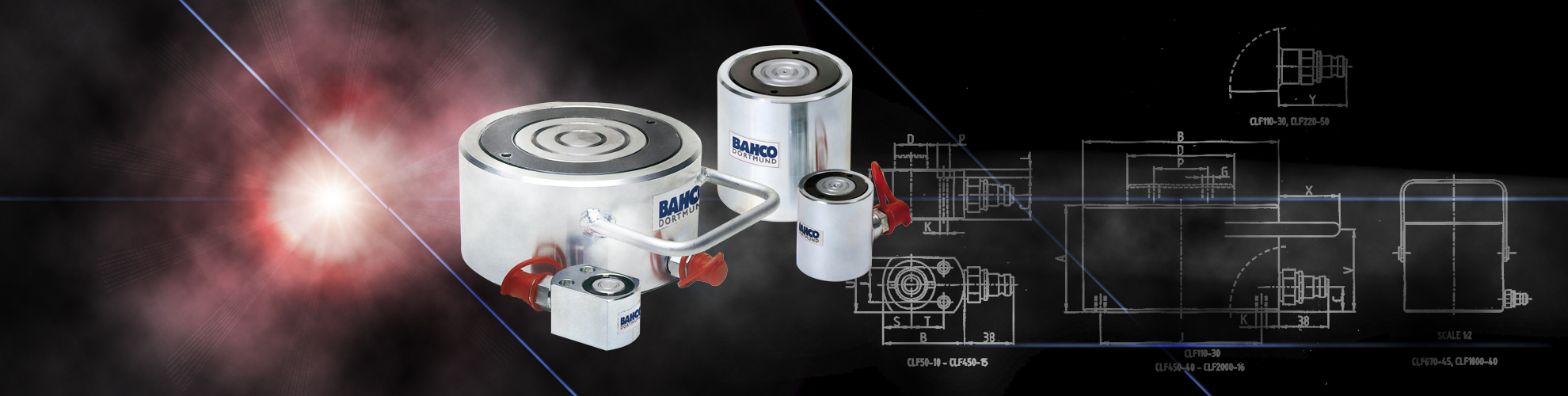

Hydraulikflach- und Kurzhubzylinder CLF (5 t bis 200 t) - Einfachwirkend mit Federrückzug
Die einfachwirkenden Kompakt-Hydraulikzylinder der CLF-Serie mit integriertem Federrückzug wurden speziell für den flexiblen Einsatz unter extrem beengten Platzverhältnissen entwickelt. Sie sind überall dort die ideale Wahl, wo kraftvolles Heben in schwer zugänglichen Bereichen gefordert ist. Trotz ihrer extrem niedrigen Bauhöhe bietet diese Serie ein breites Leistungsspektrum mit Hubkräften von 5 bis 200 Tonnen.
Das kleinste Modell der Serie überzeugt mit einer minimalen Bauhöhe von gerade einmal 37 mm bei einer Hubkraft von 5 Tonnen. Integrierte Gewindelöcher zur einfachen Befestigung erweitern die Einsatzmöglichkeiten im industriellen Alltag erheblich. Die schwereren Modelle (CLF 670-45 und CLF 1100-40) werden für ein ergonomisches und sicheres Handling serienmäßig mit robusten Tragegriffen ausgeliefert.
Wichtigste Merkmale & Technische Daten:
- Leistungsspektrum: Modellvarianten für Hubkräfte von 5 t bis 200 t
- Kompakte Bauform: Niedrigste Bauhöhe startet bei extrem flachen 37 mm (5-t-Modell)
- Funktionsweise: Einfachwirkender Druckzylinder mit zuverlässigem Federrückzug
- Flexibilität: Praktische Gewindelöcher am Gehäuse für eine einfache und sichere Befestigung
- Ergonomie: Schwerlastmodelle CLF 670-45 und CLF 1100-40 inklusive stabiler Tragegriffe

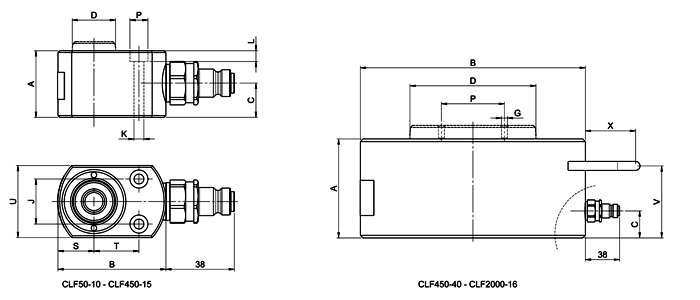

Technische Zeichnung CLF-Hydraulikzylinder
Technische Daten CLF-Hydraulikzylinder
| Type | Arbeitsdruck | Leistung | Hublänge | Ölvol. | Kolbenfläche | Durchmesser | Baulänge | Gewicht |
| MPa | kN (t) | mm | cm³ | cm² | mm | mm | kg | |
| CLF50-10 | 70 | 50 (5) | 10 | 7,1 | 7,1 | 60 | 37 | 0,6 |
| CLF110-10 | 70 | 111 (11) | 10 | 15,9 | 15,9 | 80 | 43 | 1,5 |
| CLF110-30 | 70 | 111 (11) | 28 | 44,5 | 15,9 | 65 | 75 | 1,8 |
| CLF220-13 | 70 | 218 (22) | 13,5 | 42,1 | 31,2 | 100 | 50 | 2,6 |
| CLF220-25 | 70 | 218 (22) | 25 | 78 | 32,1 | 65 | 50 | 3,25 |
| CLF220-50 | 70 | 218 (22) | 50 | 156 | 31,2 | 85 | 107 | 3,9 |
| CLF450-15 | 70 | 445 (45) | 15 | 95,4 | 63,6 | 134 | 68 | 6,4 |
| CLF450-40 | 70 | 445 (45) | 40 | 256,4 | 63,6 | 120 | 120 | 8,8 |
| CLF670-15 • | 70 | 665 (68) | 15 | 142,5 | 95 | 146 | 78 | 9,2 |
| CLF670-45 * | 70 | 665 (68) | 45 | 427,5 | 95 | 146 | 130 | 14,3 |
| CLF1100-15 • | 70 | 1.078 (110) | 15 | 231 | 154 | 180 | 90 | 16 |
| CLF1100-40 * | 70 | 1.078 (110) | 40 | 616 | 154 | 180 | 140 | 23,7 |
| CLF1500-15 • | 70 | 1.498 (153) | 15 | 321 | 214 | 220 | 100 | 28 |
| CLF2000-16 • | 70 | 1.985 (202) | 16 | 454 | 284 | 250 | 110 | 40 |

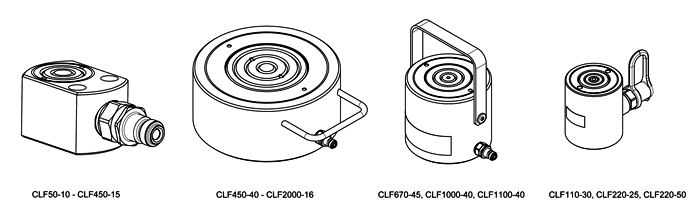

Hydraulikzylinder-Varianten
Technische Daten CLF-Hydraulikzylinder
| Type | A | B | C | D | G | J | K | L | P | S | T | U | V | X | Y |
| mm | mm Ø | mm | mm Ø | mm | mm | mm Ø | mm | mm | mm | mm | mm | mm | |||
| CLF50-10 | 37 | 60 | 18 | 24 | 25 | Ø 5,5 | 6 | 10 | 20 | 25 | 40 | -- | -- | -- | -- |
| CLF110-10 | 43 | 80 | 18 | 35 | 40 | Ø 5,5 | 6 | 10 | 33 | 32 | 66 | -- | -- | -- | -- |
| CLF110-30 | 75 | 65 | 20 | 35 | 40 | M6 | -- | -- | -- | -- | -- | -- | 51 | -- | 51 |
| CLF220-13 | 50 | 100 | 20 | 50 | 40 | Ø 5,5 | 6 | 10 | 44 | 41 | 86 | -- | -- | -- | -- |
| CLF220-25 | 65 | 96 | 16 | 50 | -- | 55 | M6 | -- | -- | -- | -- | -- | -- | -- | 38 |
| CLF220-50 | 107 | 85 | 20 | 50 | 55 | M6 | -- | -- | -- | -- | -- | -- | 51 | -- | 51 |
| CLF450-15 | 68 | 134 | 20 | 60 | 67 | Ø 12 | 11 | 18 | 60 | 50 | 120 | -- | -- | -- | -- |
| CLF450-40 | 120 | 120 | 20 | 60 | -- | 75 | M8 | -- | -- | -- | -- | -- | -- | -- | -- |
| CLF670-15 • | 78 | 146 | 20 | 80 | 110 | M8 | -- | -- | -- | -- | -- | 60 | -- | 45 | -- |
| CLF670-45 * | 130 | 146 | 20 | 80 | -- | 95 | M10 | -- | -- | -- | -- | -- | 85 | -- | -- |
| CLF1100-15 • | 90 | 180 | 20 | 100 | 120 | M8 | -- | -- | -- | -- | -- | 60 | -- | 53 | -- |
| CLF1100-40 * | 140 | 180 | 25 | 100 | -- | 120 | M12 | -- | -- | -- | -- | -- | 95 | -- | -- |
| CLF1500-15 • | 100 | 220 | 27 | 125 | M8 | 150 | M10 | -- | 70 | -- | -- | -- | 80 | 58 | -- |
| CLF2000-16 • | 110 | 250 | 30 | 140 | M8 | 200 | M10 | -- | 70 | -- | -- | -- | 80 | 61 | -- |

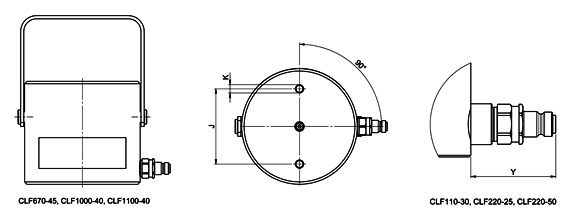

* ausgestattet mit abnehmbarem Handgriff
• ausgestattet mit festmontiertem Handgriff
Anschlussgewinde G¼"
ANSCHLUSSNIPPEL TX23 NICHT IM LIEFERUMFANG ENTHALTEN! BITTE SEPARAT BESTELLEN!

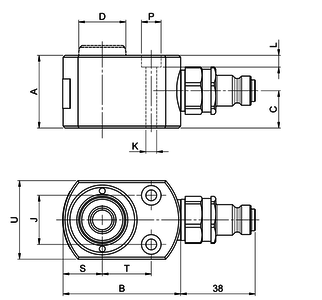

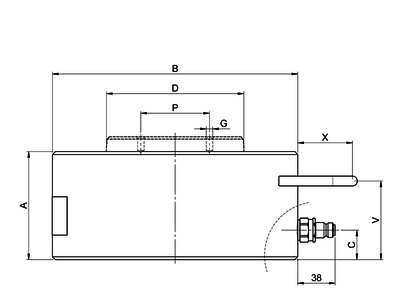

Technische Zeichnung CLF-Hydraulikzylinder
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
Ersatzteilliste CLF450-15
Bedienungsanleitung
Produktdatenblatt
Ersatzteilliste für Hydraulikzylinder CLF 50-10, CLF 110-10, CLF 220-13, CLF 450-15
Ersatzteilliste für Hydraulikzylinder CLF 110-30
Ersatzteilliste für Hydraulikzylinder CLF220-25
Ersatzteilliste für Hydraulikzylinder CLF220-50
Ersatzteilliste für Hydraulikzylinder CLF450-40
Ersatzteilliste für Hydraulikzylinder CLF670-15, CLF1100-15, CLF1500-15, CLF2000-16
Ersatzteilliste für Hydraulikzylinder CLF670-45
Ersatzteilliste für Hydraulikzylinder CLF1100-40
