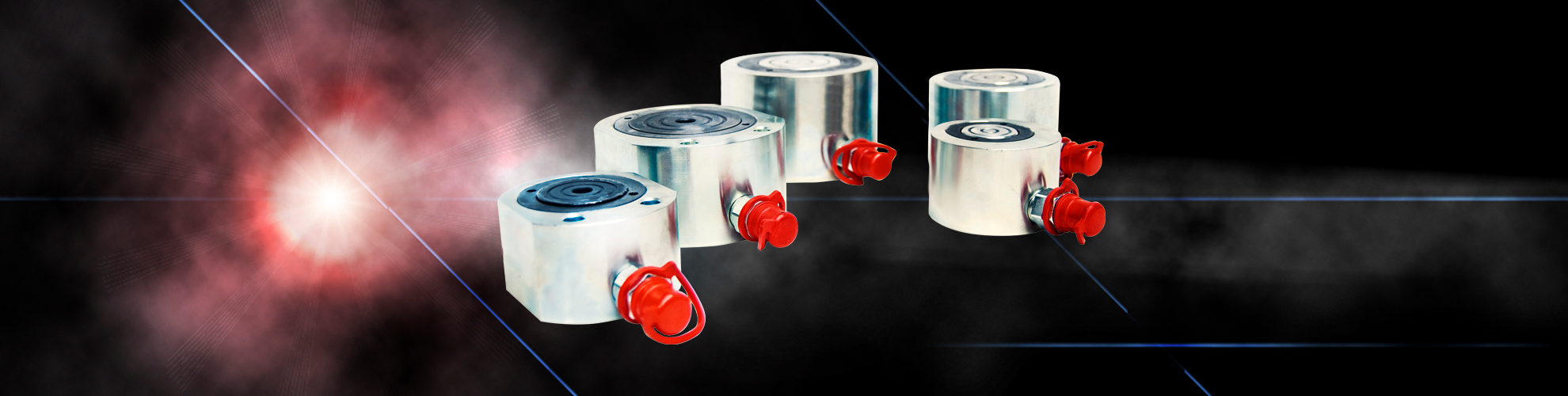

Hydraulikflachzylinder CLA / CKF (6,5 t bis 100 t)
Die einfachwirkenden Hydraulikflachzylinder der Serien CLA und CKF zeichnen sich durch eine extrem niedrige Bauhöhe aus und wurden speziell für Einsätze an schwer zugänglichen Stellen entwickelt. Die kompakten CLA-Mini-Hydraulikzylinder verfügen über eine praktische seitliche Abflachung sowie zwei Durchgangsbohrungen zur flexiblen und sicheren Befestigung im Arbeitsbereich.
Dank des vollbelastbaren Kolbenanschlags, eines korrosionsgeschützten Kolbens und des verzinkten Gehäuses bietet diese Serie maximale Robustheit und Langlebigkeit unter schwierigen Bedingungen. Die Serie ist je nach Modellvariante wahlweise mit oder ohne integrierten Federrückzug erhältlich.
Wichtigste Merkmale & Technische Daten:
- Leistungsspektrum: 9 verschiedene Modellvarianten von 6,5 t bis 100 t Hubkraft
- Hublänge: Extrem kompakte Hübe von 10 mm bis 30 mm
- Bauform: Flachzylinder / Niedrige Bauhöhe für engste Bauräume
- Besonderheit (CLA): Seitlich abgeflacht mit zwei Durchgangsbohrungen zur Montage
- Sicherheit: Ausgestattet mit einem vollbelastbaren Kolbenanschlag
- Schutz: Korrosionsgeschützter Kolben und verzinktes Gehäuse
Technische Daten
| Type | Bestell-Nr. | Zylinderklasse | Kapazität | Hub | Hubraum | Kolbenfläche | Federrückzug | Gewicht |
| t | kN | mm | cm³ | cm² | kg | |||
| CLA 6,5-10 | 38214100 | 6,5 | 63,0 | 10 | 8,0 | 8,0 | -- | 0,9 |
| CKF 7,2-20S | 40251005 | 7,0 | 71,2 | 20 | 18,2 | 9,1 | X | 1,1 |
| CKF 13-20S | 40251015 | 13,0 | 125,0 | 20 | 31,8 | 15,9 | X | 1,9 |
| CLA 20-13 | 38214200 | 20,0 | 186,0 | 13 | 30,8 | 23,7 | -- | 2,2 |
| CKF 25-25S | 40251025 | 25,0 | 245,0 | 25 | 77,8 | 31,1 | X | 3,3 |
| CLA 40-13 | 38214300 | 40,0 | 394,0 | 13 | 65,3 | 50,2 | -- | 4,8 |
| CKF 40-25S | 40251035 | 40,0 | 394,0 | 25 | 125,5 | 50,2 | X | 6,1 |
| CKF 60-30S | 40251045 | 60,0 | 616,0 | 30 | 235,5 | 78,5 | X | 7,9 |
| CKF100-30S | 40251055 | 100,0 | 962,0 | 30 | 368,1 | 122,7 | X | 13,7 |
Abmessungen
| Type | A | B | C | D | E | F | G | H | K | L |
| mm | Ø mm | mm | Ø mm | mm | mm | mm | Ø mm | Ø mm | mm | |
| CLA 6,5-10 | 37,5 | 65 | 50 | 26 | 25 | 25,0 | 25 | 5,5 | 10 | 15 |
| CKF 7,2-20S | 47,5 | 65 | -- | 28 | -- | 27,5 | -- | -- | -- | 16 |
| CKF 13-20S | 53,0 | 80 | -- | 36 | -- | 35,0 | -- | -- | -- | 15 |
| CLA 20-13 | 50,0 | 90 | 77 | 45 | 40 | 38,5 | 35 | 5,5 | 10 | 15 |
| CKF 25-25S | 65,0 | 96 | -- | 50 | -- | 48,0 | -- | -- | -- | 16 |
| CLA 40-13 | 61,0 | 118 | 106 | 70 | 50 | 53,0 | 48 | 6,5 | 11 | 17 |
| CKF 40-25S | 77,0 | 120 | -- | 63 | -- | 60,0 | -- | -- | -- | 18 |
| CKF 60-30S | 90,0 | 130 | -- | 80 | -- | 65,0 | -- | -- | -- | 18 |
| CKF100-30S | 108,0 | 155 | -- | 100 | -- | 77,5 | -- | -- | -- | 25 |
Anschlussgewinde G¼"
ANSCHLUSSNIPPEL TX23 NICHT IM LIEFERUMFANG ENTHALTEN. BITTE SEPARAT BESTELLEN!

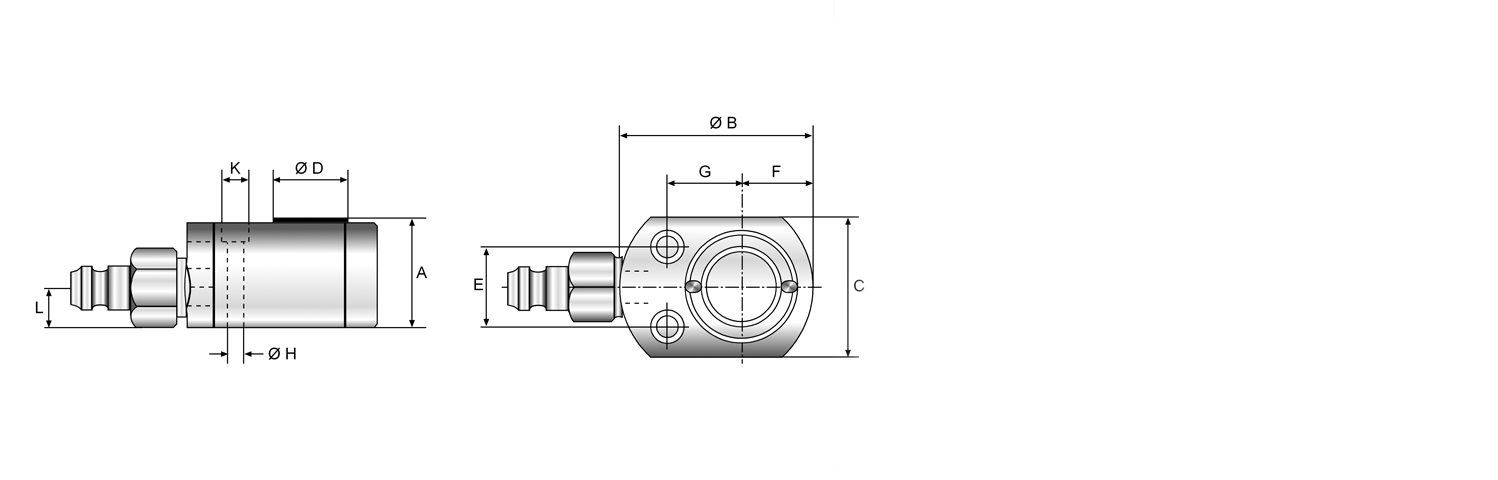

Technische Zeichnung
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
Bedienungsanleitung
Produktdatenblatt
Ersatzteilliste für Hydraulikzylinder CKF
Ersatzteilliste für Hydraulikzylinder CLA6,5-CLA40
