Hydraulikzylinder

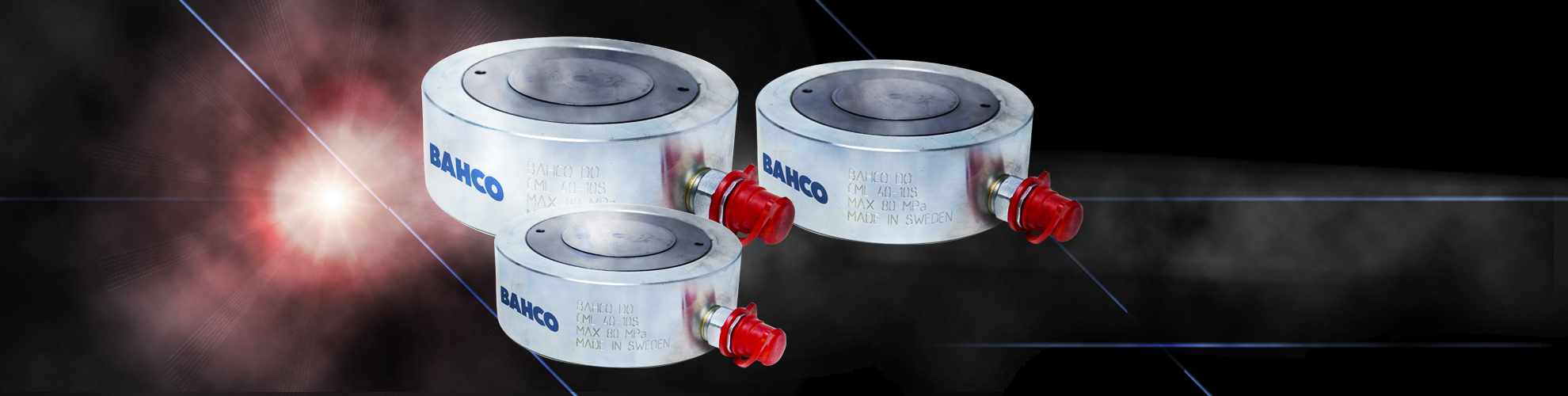

Superflache Hydraulikzylinder CML (13 t bis 160 t)
Die einfachwirkenden Superflachzylinder der Bahco CML-Serie kombinieren eine extrem flache Bauweise mit einem bemerkenswert geringen Eigengewicht. Ihre Stärken spielen diese Spezialzylinder überall dort aus, wo minimaler Raum zur Verfügung steht oder Arbeitsbereiche extrem schwer zugänglich sind. Ein besonderes technisches Highlight ist der gewölbte Kolben, der einen leicht außermittigen Lastangriff sicher ausgleicht und so die Betriebssicherheit deutlich erhöht.
Ausgestattet mit einem verzinkten Gehäuse, einem korrosionsgeschützten Kolben sowie einem vollbelastbaren Kolbenanschlag ist diese Serie kompromisslos auf Langlebigkeit und härteste industrielle Beanspruchungen ausgelegt.
Wichtigste Merkmale & Technische Daten:
- Modellvielfalt: 6 präzise abgestimmte Modelle für Hubkräfte von 13 t bis 160 t
- Hublänge: Extrem kurzhubig von 10 mm bis 16 mm
- Bauform: Superflache, platzsparende Konstruktion bei geringem Eigengewicht
- Funktionsweise: Einfachwirkend ohne Federrückzug
- Lastkraft: Gewölbter Kolben erlaubt leicht außermittigen Lastangriff
- Schutz & Sicherheit: Verzinktes Gehäuse, korrosionsgeschützter Kolben und vollbelastbarer Kolbenanschlag
Technische Daten Serie CML-Hydraulikzylinder
| Type | Bestell- Nummer | Zylinder- klasse | Kapazität | Hub | Hub- raum | Kolben- fläche | A | B | C | D | R | Gewicht |
| t | kN | mm | cm³ | cm² | mm | mm | mm | mm | mm | kg | ||
| CML13-10S | 40250005 | 13 | 124,7 | 10 | 16 | 15,90 | 35 | 100 | 36 | 15 | 600 | 2,1 |
| CML25-10S | 40250015 | 25 | 244,4 | 10 | 31 | 31,17 | 44 | 120 | 50 | 16 | 600 | 3,7 |
| CML40-10S | 40250025 | 40 | 394,0 | 10 | 50 | 50,26 | 49 | 145 | 67 | 17 | 1.000 | 6,1 |
| CML60-10S | 40250035 | 60 | 615,7 | 10 | 79 | 78,54 | 56 | 170 | 90 | 21 | 1.500 | 9,6 |
| CML100-16S | 40250045 | 100 | 962,0 | 16 | 196 | 122,72 | 71 | 190 | 110 | 23 | 1.800 | 14,9 |
| CML160-16S | 40250055 | 160 | 1.576,0 | 16 | 322 | 201,06 | 91 | 225 | 130 | 29 | 1.800 | 27,2 |
Anschlussgewinde G¼"
ANSCHLUSSNIPPEL TX 23 NICHT IM LIEFERUMFANG ENTHALTEN. BITTE SEPARAT BESTELLEN!

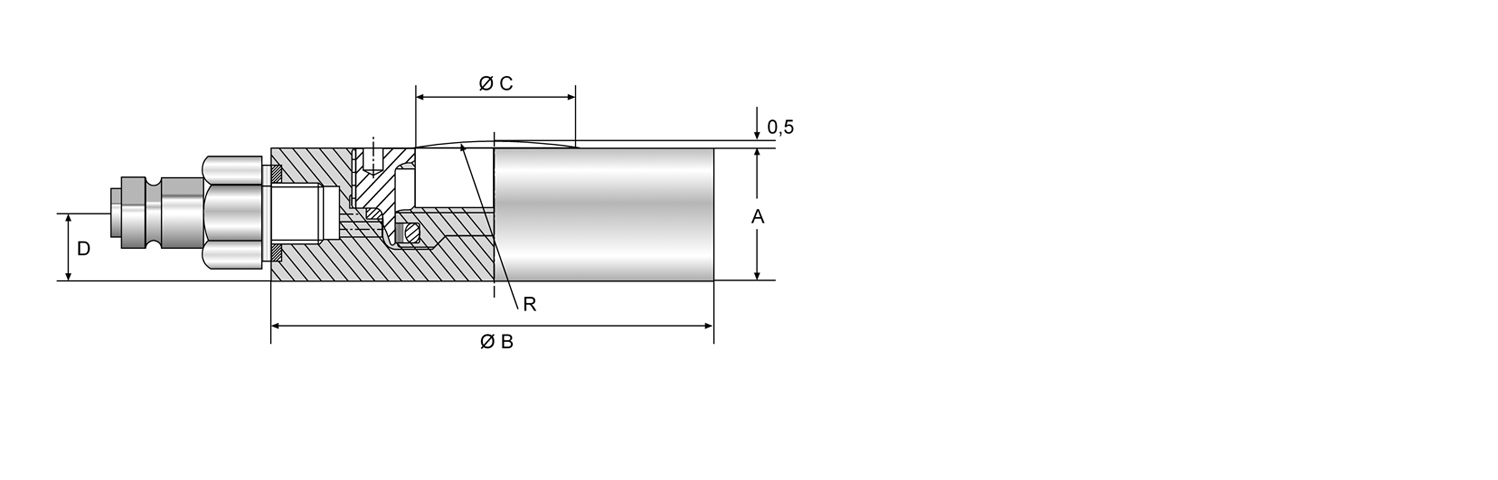

Technische Zeichnung
(Abb. ähnlich)
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
