Hydraulikzylinder

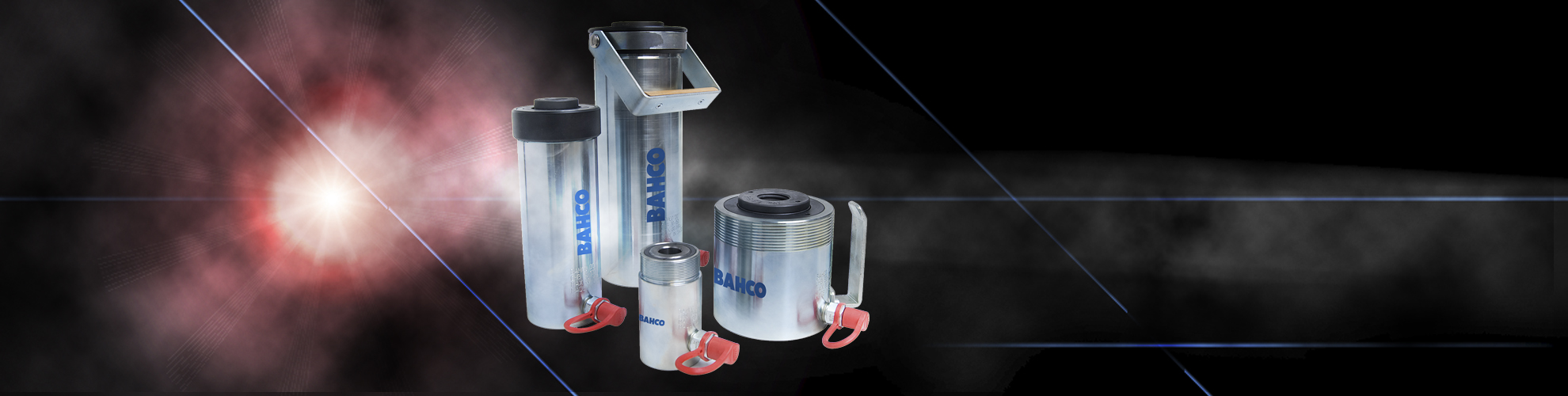

Hydraulikhohlkolbenzylinder CHB (7–100 t): Leistungsstarke Zylinder für Zug- & Druckarbeiten
Durch die vielseitige Hohlkolbenkonstruktion eignen sich die Bahco Hydraulikzylinder der Serie CHB (7 t bis 100 t) perfekt für anspruchsvolle Druck- und Zugarbeiten bei einem Betriebsdruck von bis zu 800 bar. Die Einsatzbereiche reichen vom Vorspannen von Zugankern bis hin zum präzisen Einpressen sowie Auspressen von Lagern und Röhren. Für maximale Flexibilität bei Spezialanwendungen steht für ausgewählte Modelle passendes Abziehzubehör zur Verfügung.
Vorteile und technische Merkmale:
- Modellvielfalt: 8 verschiedene Ausführungen mit Hublängen von 40 mm bis 150 mm
- Funktionsweise: Einfachwirkend, wahlweise mit oder ohne Federrückzug
- Maximale Stabilität: Integriertes Führungsband für den sicheren Einsatz bei extrem einseitiger Belastung
- Robustheit: Vollbelastbarer Kolbenanschlag, hartverchromter Kolben und verzinktes Gehäuse für lange Lebensdauer
- Anpassungsfähigkeit: Auswechselbare Kolbendruckplatte mit Innengewinde bzw. Durchgangsbohrung sowie optionale Zusatzdruckplatten
- Ergonomie: Modelle ab 30 Tonnen Druckkraft sind für ein einfaches Handling mit einem Tragegriff ausgestattet
Technische Daten
| Type | Bestell-Nr. | Zylinder Klasse | Kapazität | Hub | Öl Volumen | Kolben Fläche | Federrückzug | Gewicht |
| t | kN | mm | cm³ | cm² | kg | |||
| CHB 7-40 | 40231550 | 7 | 69 | 40 | 35 | 8,8 | -- | 1,6 |
| CH 14-75B | 38027424 | 14 | 138 | 75 | 135 | 18,0 | X | 3,5 |
| CHB 15-50 | 40231500 | 15 | 159 | 50 | 101 | 20,2 | X | 4,6 |
| CHB 15-100 | 40231510 | 15 | 159 | 100 | 202 | 20,2 | X | 6,9 |
| CHB 30-50 | 40230100 | 30 | 320 | 50 | 204 | 40,8 | -- | 7,2 |
| CHB 30-75 | 40230200 | 30 | 320 | 75 | 306 | 40,8 | X | 11,7 |
| CHB 30-150 | 40230300 | 30 | 320 | 150 | 612 | 40,8 | X | 16,0 |
| CHB 50-40 | 38281500 | 50 | 491 | 40 | 251 | 62,6 | -- | 9,4 |
| CHB 50-40F | 38281510 | 50 | 491 | 40 | 251 | 62,6 | X | 10,9 |
| CHB 100-75 | 40230400 | 100 | 999 | 75 | 950 | 126,6 | X | 48,5 |
Anschlussgewinde für Schnellkupplungen G¼"
Technische Zeichnung CHB Hohlkolbenzylinder
Abmessungen
| Type | A | B | C | D | E | F | H | I | K | L | M |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| CHB 7-40 | 58 | 38 | 20 | 22 | 105 | -- | 22,5 | 47 | 3 x M6 | 21 Ø | M55 x 1,5 |
| CH 14-75B | 69,5 | 38 | 20,5 | 30 | 186 | -- | 19,0 | 51 | 2 x M8-15 | 20,5 Ø | 2"¾-16 UNC |
| CHB 15-50 | 82 | 45 | 26 | 30 | 149 | 9 | 19,0 | 66 | 2 x M8 | M24*, o. 1" UNC | M82 x 3 |
| CHB 15-100 | 82 | 45 | 26 | 30 | 229 | 9 | 19,0 | 66 | 2 x M8 | M24*, o. 1" UNC | M82 x 3 |
| CHB 30-50 | 108 | 63 | 35 | 30 | 142 | 6 | 31,0 | 86 | 3 x M10 | M33*, o. 1¼" UNC | M105 x 3 |
| CHB 30-75 | 108 | 63 | 35 | 30 | 205 | 6 | 31,0 | 86 | 3 x M10 | M33*, o. 1¼" UNC | M105 x 3 |
| CHB 30-150 | 108 | 63 | 35 | 30 | 315 | 6 | 37,0 | 86 | 3 x M10 | M33*, o. 1¼" UNC | M105 x 3 |
| CHB 50-40 | 124 | 75 | 37 | 30 | 133 | 8 | 17,0 | 100 | 3 x M10 | UNC 1⅜" x 6 | M125 x 3 |
| CHB 50-40F | 124 | 70 | 37 | 30 | 175 | 8 | 17,0 | 100 | 3 x M10 | UNC 1⅜" x 6 | M125 x 3 |
| CHB 100-75 | 185 | 100 | 55 | 50 | 299 | 12 | 55,0 | 168 | 3 x M10 | 55 Ø | M170 x 3 |
* Standard
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
Bedienungsanleitung
Produktdatenblatt
Ersatzteilliste für Hydraulikzylinder CHB7-40
Ersatzteilliste für Hydraulikzylinder CHB15-50 und CHB15-100
Ersatzteilliste für Hydraulikzylinder CHB30-50, CHB30-75 und CHB30-150
Ersatzteilliste für Hydraulikzylinder CHB50-40
Ersatzteilliste für Hydraulikzylinder CHB100-75
