Hydraulikzylinder

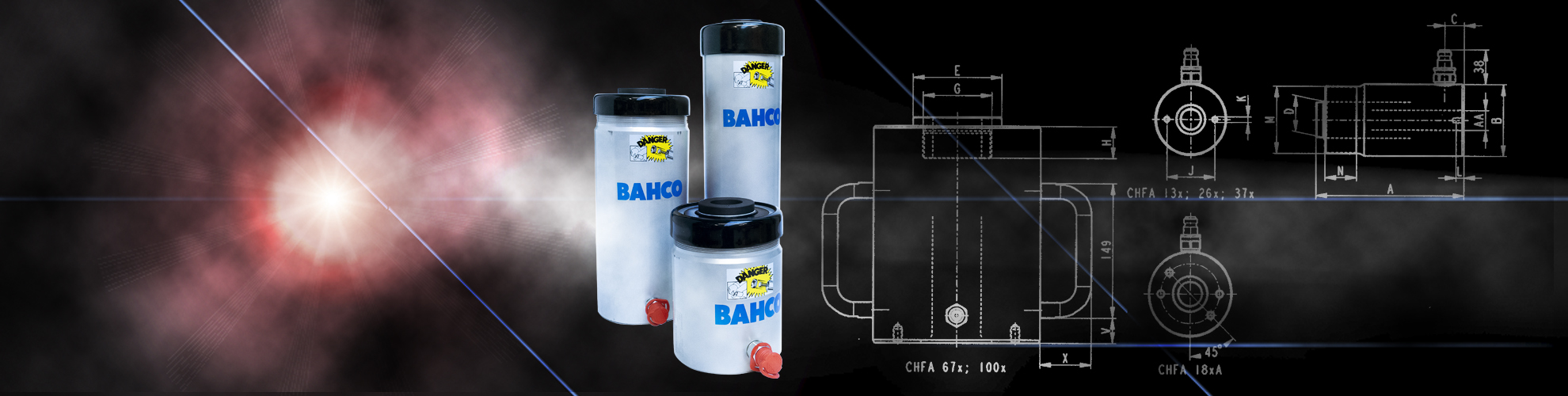

Aluminium Hohlkolbenzylinder CHFA 12 bis 103t: Leicht und leistungsstark
Die Aluminium Hohlkolbenzylinder der Serie CHFA sind aus hochfestem Leichtbau Aluminium gefertigt und bieten maximale Leistung bei bis zu 50 % weniger Gewicht im Vergleich zu herkömmlichen Stahlzylindern. Dadurch werden Handling, Ergonomie und der Transport am Einsatzort erheblich erleichtert. Dank der durchgehenden Bohrung in der Kolbenmitte eignen sich die Zylinder universell für anspruchsvolle Druck und Zugaufgaben in Industrie und Handwerk.
Leistungsdaten und Vorteile auf einen Blick:
- Geringes Gewicht: Bis zu 50 % Gewichtseinsparung für mühelosen mobilen Einsatz
- Hohe Druckkraft: Kapazitäten von 12 bis 100 Tonnen für schwere Lasten
- Hydraulischer Hub: Bis zu 153 mm Hublänge je nach Modell
- Material: Hochfestes Leichtbau Aluminium
- Flexibilität: Große Auswahl an weiteren auswechselbaren Stahl Druckstücken als Zubehör erhältlich
- Einsatzbereich: Universell für Druck- und/oder Zuganwendungen
Serienmäßiger Schutz & passendes Zubehör
Für eine lange Lebensdauer und maximale Zuverlässigkeit werden die CHFA-Zylinder bereits serienmäßig mit THH-Druckstücken und TS-Bodenplatten ausgeliefert. Diese Ausstattung bietet von Beginn an einen einfachen und wirksamen Schutz vor Beschädigungen im Arbeitsalltag.
Hinweis: Für spezifische Anwendungen bieten wir für die komplette CHFA-Serie eine große Auswahl an weiteren auswechselbaren Stahl-Druckstücken an (Siehe Hydraulik-Zubehör).
Technische Daten
| Type | Arbeitsdruck | Leistung | Hub | Ölvol. | Kolben | Kolbenfläche | Durchmesser | Bauhöhe* | Gewicht |
| MPa | kN (t) | mm | cm³ | Ø mm | cm² | mm | mm | kg | |
| CHFA132 | 70 | 123 (13) | 52 | 92 | 40 | 17,6 | 80 | 170 | 2,33 |
| CHFA136 | 70 | 123 (13) | 153 | 270 | 40 | 17,6 | 80 | 315 | 4,20 |
| CHFA182A | 70 | 176 (18) | 51 | 128 | 45 | 25,1 | 94 | 177 | 3,30 |
| CHFA184A | 70 | 176 (18) | 102 | 256 | 45 | 25,1 | 94 | 252 | 4,30 |
| CHFA262 | 70 | 255 (26) | 51 | 186 | 60 | 36,4 | 115 | 188 | 5,40 |
| CHFA266 | 70 | 255 (26) | 153 | 557 | 60 | 36,4 | 115 | 331 | 9,20 |
| CHFA372 | 70 | 358 (36) | 51 | 261 | 70 | 51,2 | 136 | 197 | 7,60 |
| CHFA376 | 70 | 358 (36) | 153 | 784 | 70 | 51,2 | 136 | 335 | 12,27 |
| CHFA504 | 70 | 508 (52) | 104 | 756 | 80 | 72,7 | 160 | 284 | 15,80 |
| CHFA673 | 70 | 659 (67) | 77 | 726 | 100 | 94,2 | 185 | 267 | 20,10 |
| CHFA674 | 70 | 659 (67) | 102 | 961 | 100 | 94,2 | 185 | 294 | 20, 70 |
| CHFA676 | 70 | 659 (67) | 153 | 1.442 | 100 | 94,2 | 185 | 367 | 26,70 |
| CHFA1003 | 70 | 1.010 (103) | 77 | 1.111 | 120 | 144,3 | 227 | 300 | 32,80 |
| CHFA1006 | 70 | 1.010 (103) | 153 | 2.208 | 120 | 144,3 | 227 | 407 | 43,20 |
Max. Betriebsdruck 700 bar, Anschlussgewinde G¼".
ANSCHLUSSNIPPEL TX23 NICHT IM LIEFERUMFANG ENTHALTEN. BITTE SEPARAT BESTELLEN!
* incl. Bodenplatte TS
Technische Zeichnung des Zylinders CHFA
Abmessungen
| Type | A | B Ø | C | D Ø | E Ø | G | H | J | K | L | M | N | V | X | AA Ø |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||||
| CHFA132 | 170 | 80 | 22 | 40 | 39 | M30x1,5 | 17 | 54 | M6 | 9 | M75x2 | 35 | -- | -- | 22 |
| CHFA136 | 315 | 80 | 22 | 40 | 39 | M30x1,5 | 17 | 54 | M6 | 9 | M75x2 | 35 | -- | -- | 22 |
| CHFA182A | 177 | 94 | 22 | 45 | 45 | M35x1,5 | 25 | 66 | M8 | 10 | M90x2 | 35 | -- | -- | 26 |
| CHFA184A | 252 | 94 | 22 | 45 | 45 | M35x1,5 | 25 | 66 | M8 | 10 | M90x2 | 35 | -- | -- | 26 |
| CHFA262 | 188 | 115 | 26 | 60 | 59 | M45x1,4 | 29 | 86 | M10 | 12 | M115x2 | 35 | -- | -- | 32 |
| CHFA266 | 331 | 115 | 26 | 60 | 59 | M45x1,5 | 29 | 86 | M10 | 12 | M115x2 | 35 | -- | -- | 32 |
| CHFA372 | 197 | 136 | 28 | 70 | 68 | M50x2 | 30 | 105 | M10 | 15 | M130x2 | 35 | -- | -- | 39 |
| CHFA376 | 335 | 136 | 28 | 70 | 68 | M50x2 | 30 | 105 | M10 | 15 | M130x2 | 35 | -- | -- | 39 |
| CHFA504 | 284 | 160 | 32 | 80 | 79 | M62x1,5 | 32 | 130,2 | M10 | 15 | -- | - | 37,5 | 55 | 51 |
| CHFA673 | 267 | 185 | 30 | 100 | 98 | M76x3 | 36 | 130 | M10 | 15 | -- | -- | 27,5 | 55 | 54 |
| CHFA674 | 294 | 185 | 37 | 100 | 98 | M76x3 | 36 | 130 | M10 | 15 | -- | -- | 63 | 55 | 54 |
| CHFA676 | 376 | 185 | 30 | 100 | 98 | M76x3 | 36 | 130 | M10 | 15 | -- | -- | 101,5 | 55 | 54 |
| CHFA1003 | 300 | 227 | 34 | 120 | 118 | M90x2 | 42 | 185 | M12 | 16 | -- | -- | 55,5 | 55 | 66 |
| CHFA1006 | 407 | 227 | 34 | 120 | 118 | M90x2 | 42 | 185 | M12 | 16 | -- | -- | 121,5 | 55 | 66 |
*Gesamthöhe incl. Bodenplatte
Technische Zeichnung
Abmessungen
| Type | für Zylinder | A | B | C | D | E | F | G | Gewicht |
| kN (t) | Ø mm | Ø mm | mm | mm | mm | Ø mm | Ø mm | kg | |
| TS13 | 123 (13) | 80 | 32 | 5 | 54 | 27 | 7 | 13 | 0,20 |
| TS18 | 176 (18) | 93 | 38 | 6 | 66,4 | 33,2 | 9 | 17,8 | 0,30 |
| TS26 | 255 (26) | 114 | 50 | 8 | 86 | 43 | 11 | 22 | 0,50 |
| TS37 | 358 (36) | 135 | 58 | 8 | 105 | 52,5 | 11 | 22 | 0,70 |
| TS50 | 508 (52) | 159 | 70 | 8 | 130,2 | 65,1 | 11 | 22 | 1,10 |
| TS67 | 659 (67) | 184 | 78 | 10 | 130 | 65 | 11 | 22 | 1,70 |
| TS100 | 1.010 (103) | 226 | 95 | 10 | 185 | 92,5 | 13 | 25,7 | 2,60 |
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
