Hydraulikzylinder

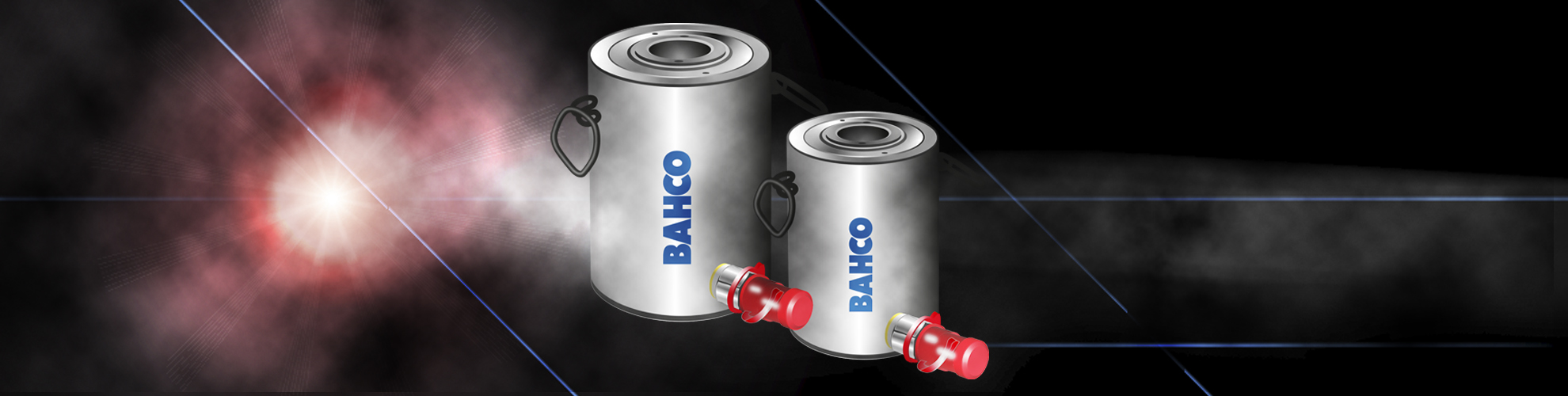

Einfachwirkende Aluminium-Hohlkolbenzylinder der Serie LHAF mit Federrückzug
Die einfachwirkenden Aluminium-Hohlkolbenzylinder der Bahco LHAF-Serie kombinieren hohe Kapazität mit extremer Mobilität. Dank der Fertigung aus einer hochfesten Aluminium-Legierung bieten diese Zylinder eine Gewichtsreduktion von 40 % gegenüber vergleichbaren Stahlzylindern. Ideal für flexible Einsätze und einfachen Transport auf der Baustelle oder in der Werkstatt.
Die spezielle Oberflächenbehandlung aller Aluminiumteile schützt effektiv vor Verschleiß und Korrosion für eine lange Lebensdauer. Für maximale Strapazierfähigkeit sind die Zylinder serienmäßig mit einer robusten Stahlgrundplatte sowie einem Druckstück mit Bohrung ausgestattet.
Leistungsdaten & Merkmale auf einen Blick:
- Kapazität (Druckkraft): 22 bis 150 Tonnen
- Hydraulischer Hub: Bis zu 250 mm
- Betriebsdruck: Max. 700 bar
- Material & Gewicht: Hochfeste Aluminium-Legierung. 40 % leichter als Stahl
- Federrückzug: Zuverlässiger, automatischer Kolbenrückzug
- Schutz & Langlebigkeit: Behandelte Aluminiumoberflächen & gehärtete Stahlgrundplatte
- Flexibilität: Druckstücke mit Innengewinde oder massive Ausführungen auf Anfrage lieferbar
Technische Daten LHAF-Hohlkolbenzylinder
| Type | Kapazität | Hublänge | Ölvolumen | Bauhöhe A | Mittelloch C | Gewicht |
| Tn / kN | mm | cm³ | mm | Ø mm | kg | |
| LHAF02205 | 22 / 217 | 50 | 158 | 183 | 27 | 4,5 |
| LHAF02210 | 22 / 217 | 100 | 316 | 253 | 27 | 5,8 |
| LHAF02215 | 22 / 217 | 150 | 474 | 323 | 27 | 7,0 |
| LHAF02220 | 22 / 217 | 200 | 632 | 383 | 27 | 8,0 |
| LHAF02225 | 22 / 217 | 250 | 790 | 448 | 27 | 8,8 |
| LHAF03005 | 30 / 302 | 50 | 220 | 210 | 33 | 7,5 |
| LHAF03010 | 30 / 302 | 100 | 440 | 278 | 33 | 10,0 |
| LHAF03015 | 30 / 302 | 150 | 660 | 352 | 33 | 11,5 |
| LHAF03020 | 30 / 302 | 200 | 880 | 410 | 33 | 13,0 |
| LHAF03025 | 30 / 302 | 250 | 1.100 | 475 | 33 | 14,6 |
| LHAF06005 | 60 / 578 | 50 | 421 | 243 | 56 | 16,3 |
| LHAF06010 | 60 / 578 | 100 | 842 | 298 | 56 | 19,5 |
| LHAF06015 | 60 / 578 | 150 | 1.263 | 363 | 56 | 23,4 |
| LHAF06020 | 60 / 578 | 200 | 1.684 | 428 | 56 | 26,0 |
| LHAF06025 | 60 / 578 | 250 | 2.105 | 493 | 56 | 32,0 |
| LHAF10005 | 100 / 1.018 | 50 | 742 | 260 | 81 | 31,0 |
| LHAF10010 | 100 / 1.018 | 100 | 1.484 | 327 | 81 | 38,0 |
| LHAF10015 | 100 / 1.018 | 150 | 2.226 | 397 | 81 | 45,0 |
| LHAF10020 | 100 / 1.018 | 200 | 3.968 | 462 | 81 | 53,0 |
| LHAF10025 | 100 / 1.018 | 250 | 3.710 | 532 | 81 | 61,0 |
| LHAF15005 | 150 / 1.407 | 50 | 1.025 | 291 | 81 | 43,0 |
| LHAF15010 | 150 / 1.407 | 100 | 2.049 | 366 | 81 | 54,0 |
| LHAF15015 | 150 / 1.407 | 150 | 3.074 | 441 | 81 | 61,0 |
| LHAF15020 | 150 / 1.407 | 200 | 4.098 | 511 | 81 | 76,0 |
| LHAF15025 | 150 / 1.407 | 250 | 5.123 | 589 | 81 | 87,0 |
Technische Daten LHAF-Hohlkolbenzylinder
| Type | D | E | F | H | K | L | M | N | P | R | S | T |
| mm | mm | mm | mm | mm | mm | UN | mm | mm | mm | mm | ||
| LHAF02 | 100 | 75 | 56 | 26 | 3 | 48 | 1 9/16"-16 | 8 | 20 | M6 | 85 | 19 |
| LHAF03 | 130 | 90 | 68 | 32 | 4 | 55 | 1 11/13"-16 | 9 | 22 | M6 | 110 | 19 |
| LHAF06 | 175 | 125 | 95 | 37 | 4 | 80 | 2 3/4"-16 | 12 | 22 | M6 | 155 | 19 |
| LHAF10 | 235 | 170 | 130 | 40 | 6 | 116 | 4"-16 | 13 | 13 | M6 | 215 | 19 |
| LHAF15 | 260 | 190 | 150 | 61 | 10 | 135 | 4 1/4"-16 | 20 | 40 | M6 | 220 | 19 |
Anschlussgewinde: ⅜" NPT

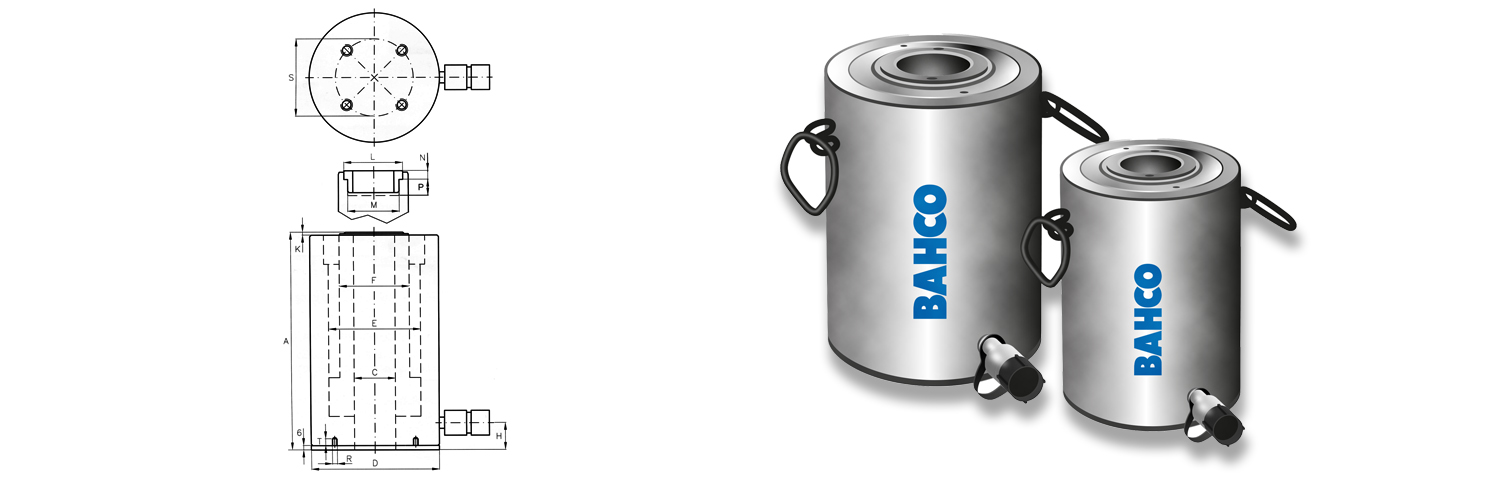

Technische Zeichnung LHAF-Hohlkolbenzylinder
(Abb. ähnlich)
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
