Hydraulikzylinder
Hydraulikhohlkolbenzylinder SH 12 - 100T
Technische Daten
Hohlkolbenzylinder der Serie SH
Einfachwirkend mit Federrückzug.
• Hohlkolbenzylinder mit einer Leistung von 12 bis 100 t und einem Hub bis zu 150 mm
• Für Druck- und Zug-Anwendungen entworfen
• Anziehen von Kabeln, Stangen, Bolzen, etc. Abziehen von Hülsen, Lagern usw.
• hartverchromter Hohlkolben
Technische Daten
| Type | Leistung | Hub | Ölvolumen | Fläche | Gewicht |
| Tn / kN | mm | cm³ | cm² | kg | |
| SH01204 | 12 / 121 | 40 | 70 | 18 | 3,4 |
| SH01208 | 12 / 121 | 76 | 134 | 18 | 4,6 |
| SH01215 | 12 / 121 | 150 | 264 | 18 | 7,6 |
| SH02205 | 22 / 217 | 50 | 158 | 32 | 8,6 |
| SH02208 | 22 / 217 | 76 | 240 | 32 | 11,5 |
| SH02215 | 22 / 217 | 150 | 474 | 32 | 16,4 |
| SH03006 | 30 / 302 | 64 | 281 | 44 | 13,2 |
| SH03015 | 30 / 302 | 150 | 660 | 44 | 18,5 |
| SH06008 | 60 / 578 | 76 | 640 | 84 | 29,0 |
| SH06015 | 60 / 578 | 153 | 1.288 | 84 | 38,0 |
| SH10008 | 80 / 1.018 | 80 | 1.187 | 148 | 58,0 |
| SH10015 | 100 / 1.018 | 150 | 2.225 | 148 | 79,0 |
Weitere technische Daten finden Sie unter Downloads!

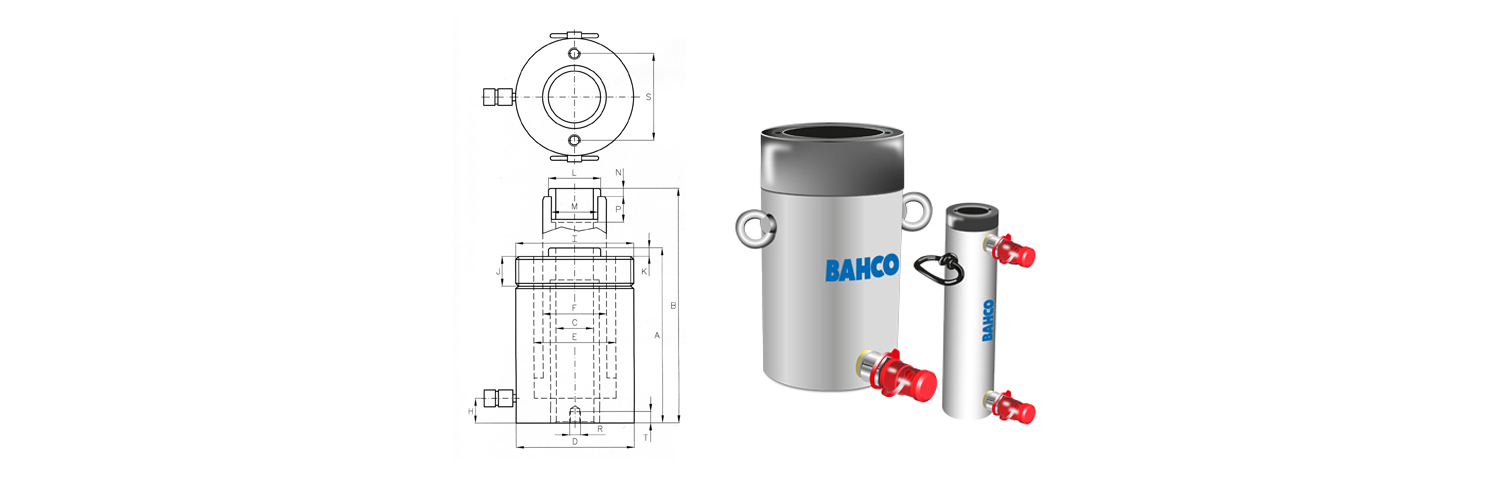

Technische Zeichnung
(Abb. ähnlich)
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
