Hydraulikzylinder
LDSC - doppeltwirkende Schwerlastzylinder
Doppeltwirkende Zylinder der Serie LDSC, in den Kapazitäten von 51 - 1.085 Tonnen und Hubbereichen von 50 - 300 mm, sind für schwere Arbeiten in senkrechter sowie waagerechter Position geeignet. Durch den hydraulischen Rückzug fährt der Kolben sehr schnell in seine Ausgangsposition zurück. Die Zylinder sind mit einem Sicherheitsventil ausgestattet, um eine Überlastung auszuschließen.
Die Kolbenstange ist hartverchromt und mit einer auswechselbaren Druckplatte versehen. Für eine bessere Seitenlastverträglichkeit kann die Druckplatte gegen ein bewegliches Druckstück (separates Zubehör) ausgetauscht werden.
Technische Daten LDSC-Schwerlastzylinder
| Modell | Kapazität | Hublänge | Ölvolumen | A | B | Gewicht |
| Tn | mm | cm³ | mm | mm | kg | |
| LDSC05005 | 51 | 50 | 354 | 206 | 256 | 19 |
| LDSC05015 | 51 | 150 | 1.063 | 306 | 456 | 26 |
| LDSC05030 | 51 | 300 | 2.126 | 461 | 761 | 38 |
| LDSC10005 | 95 | 50 | 664 | 196 | 246 | 33 |
| LDSC10015 | 95 | 150 | 1.991 | 296 | 446 | 46 |
| LDSC10030 | 95 | 300 | 3.982 | 451 | 751 | 67 |
| LDSC14005 | 144 | 50 | 1.005 | 213 | 263 | 53 |
| LDSC14015 | 144 | 150 | 3.016 | 318 | 468 | 74 |
| LDSC14030 | 144 | 300 | 6.032 | 461 | 761 | 81 |
| LDSC22005 | 224 | 50 | 1.571 | 233 | 283 | 90 |
| LDSC22015 | 224 | 150 | 4.712 | 333 | 483 | 120 |
| LDSC22030 | 224 | 300 | 9.425 | 498 | 798 | 169 |
| LDSC31005 | 310 | 50 | 2.169 | 251 | 301 | 137 |
| LDSC31015 | 310 | 150 | 6.506 | 357 | 507 | 189 |
| LDSC31030 | 310 | 300 | 13.012 | 512 | 812 | 263 |
| LDSC41005 | 409 | 50 | 2.863 | 275 | 325 | 197 |
| LDSC41015 | 409 | 150 | 8.588 | 382 | 532 | 262 |
| LDSC41030 | 409 | 300 | 17.177 | 538 | 838 | 357 |
| LDSC52005 | 522 | 50 | 3.653 | 305 | 355 | 287 |
| LDSC52015 | 522 | 150 | 10.959 | 410 | 560 | 371 |
| LDSC52030 | 522 | 300 | 21.918 | 566 | 866 | 496 |
| LDSC61005 | 611 | 50 | 4.276 | 315 | 365 | 342 |
| LDSC61015 | 611 | 150 | 12.829 | 420 | 570 | 440 |
| LDSC61030 | 611 | 300 | 25.659 | 576 | 876 | 583 |
| LDSC83005 | 831 | 50 | 5.821 | 335 | 385 | 504 |
| LDSC83015 | 831 | 150 | 17.462 | 446 | 596 | 649 |
| LDSC83030 | 831 | 300 | 34.925 | 606 | 906 | 858 |
| LDSC110005 | 1.085 | 50 | 7.603 | 365 | 415 | 696 |
| LDSC110015 | 1.085 | 150 | 22.808 | 476 | 626 | 869 |
| LDSC110030 | 1.085 | 300 | 45.616 | 636 | 936 | 1.116 |

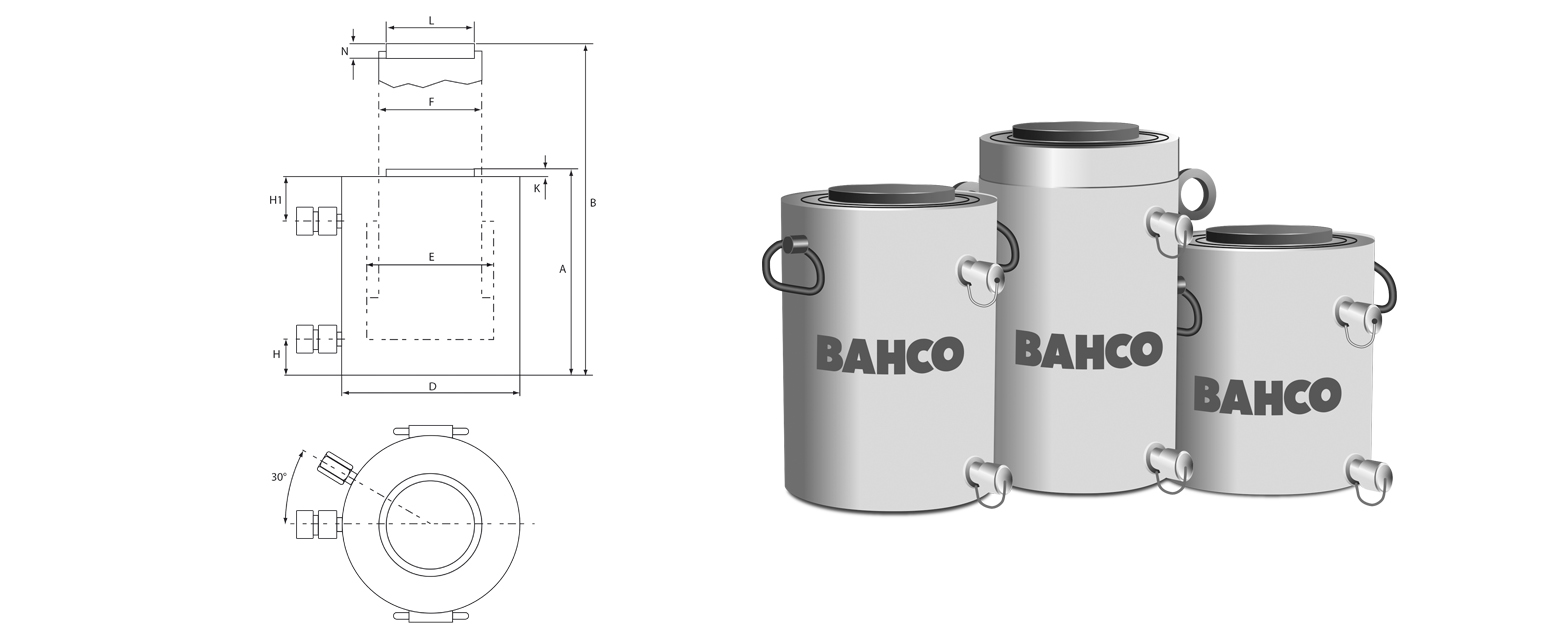

Technische Zeichnung Serie LDS-Schwerlastzylinder
(Abb. ähnlich)
Technische Daten LDSC-Schwerlastzylinder
| Kapazität | Kolbenfläche | D | E | F | H | Hub50 | Hub150 | Hub300 | K | L | N |
| Tn | cm² | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| 51 | 70,9 | 125 | 95 | 75 | 25 | 75 | 75 | 80 | 6 | 50 | 20 |
| 95 | 132,7 | 170 | 130 | 100 | 30 | 60 | 60 | 65 | 6 | 75 | 20 |
| 144 | 201,1 | 210 | 160 | 110 | 40 | 65 | 70 | 80 | 6 | 94 | 20 |
| 224 | 314,2 | 260 | 200 | 140 | 50 | 75 | 75 | 85 | 6 | 113 | 25 |
| 310 | 433,7 | 305 | 235 | 200 | 55 | 85 | 85 | 85 | 8 | 140 | 30 |
| 409 | 572,6 | 350 | 270 | 220 | 65 | 95 | 95 | 95 | 10 | 159,5 | 30 |
| 522 | 730,6 | 400 | 305 | 250 | 75 | 110 | 110 | 110 | 10 | 179,5 | 30 |
| 611 | 855,3 | 430 | 330 | 270 | 80 | 115 | 115 | 115 | 10 | 195 | 30 |
| 831 | 1.164,2 | 505 | 385 | 320 | 95 | 120 | 120 | 120 | 10 | 225 | 30 |
| 1.085 | 1.520,5 | 570 | 440 | 340 | 105 | 130 | 130 | 130 | 10 | 250 | 30 |
Anschlussgewinde: ⅜" NPT
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
Produktdatenblatt
Ersatzteilliste für Schwerlastzylinder LDS05020
Ersatzteilliste für Schwerlastzylinder LDS10005
Ersatzteilliste für Schwerlastzylinder LDS14030
Ersatzteilliste für Schwerlastzylinder LDS350005-35010-35015-35025-35030
