Hydraulikzylinder

Hydraulikzugzylinder CPF/CDX 4,5-50T
Technische Daten

CPF/CDX - Zugzylinder 4,5 - 50 Tonnen

Auch für diese Hydraulikzylinder ergeben sich aufgrund der besonderen Konstruktionen diverse Anwendungsmöglichkeiten. Bewährt hat sich der Einsatz besonders bei Richt- und Schweißarbeiten im Schiff- und Behälterbau, aber auch Karosseriereparaturen u.ä. werden erheblich erleichert. Darüber hinaus ermöglicht das Zubehörprogramm der CPF-Typen die verschiedenartigsten Arbeitsoperationen in den unterschiedlichsten Anwendungsbereichen.

Merkmale:

  • 4 Modelle; 125 bis 150 mm Zug
  • Einfachwirkend mit Federrückzug
  • Vollbelastbarer Kolbenanschlag
  • Hartverchromter Kolben, Gehäuse verzinkt
  • CDX-Zugzylinder mit Zugaugen
  • Einseitige(schräge) Belastung erlaubt (CDX)
  • Zubehör für CPF-Zugzylinder je nach Verwendungszweck gemäß Zubehörprogramm

Technische Daten Zugzylinder CPF, CDX

Modell Bestell- Zylinderklasse Kapazität Zug Hubraum Kolbenfläche Gewicht
Nummer t kN mm cm³ cm² kg
CPF 705 39273000 5,0 45 ¹) 125 80 6,5 2,4
CPF 709 39272800 11,0 110 ¹) 127 199 15,7 5,9
CPF 809 39517300 11,0 110 ¹) 200 318 15,7 7,2
CDX 25-150 38251900 25,0 271 ²) 140 484 34,56 20,1
CDX 50-125 38252000 50.0 492 ²) 125 783 62,64 31,5

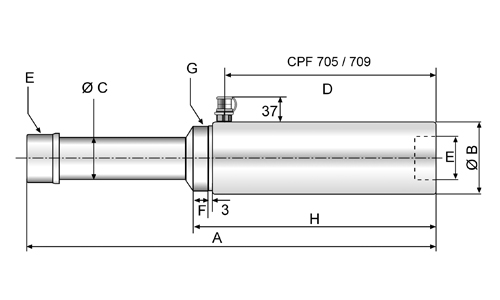

CPF-Zugzylinder - technische Zeichnung

Technische Daten Zugzylinder CPF, CDX

Modell Bestell- A B C D E F G H
Nummer mm Ø mm Ø mm mm NPT mm UN mm
CPF 705 39273000 412 48 20 211 ¾"-14 25 1½"-16 257
CPF 709 39272800 440 68 32 216 1¼"-11½" 26 2¼"-14 269
CPF 809 39517300 586 68 32 289 1¼"-11½" 26 2¼"-14 ---
CDX 25-150 38251900 siehe Skizze
CDX 50-125 38252000 siehe Skizze

Anschlussgewinde G¼"
¹) bei 700 bar, ²) bei 800 bar

ANSCHLUSSNIPPEL TX23 NICHT IM LIEFERUNFANG ENTHALTEN! BITTE SEPARAT BESTELLEN!

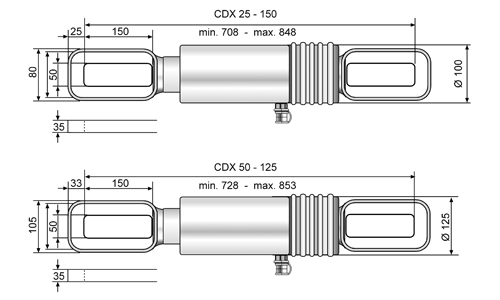

CDX-Zugzylinder - technische Zeichnung

Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.

Downloads

Ersatzteilliste für Hydraulikzylinder CPF705_CPF709

Ersatzteilliste für Hydraulikzugzylinder CDX25-150_CDX50-125
