Hydraulikzylinder
Druck-Zugzylinder LD - Doppeltwirkend • 700 bar
Doppeltwirkende Hydraulikzylinder der Serie LD sind für Druck- und Zugarbeiten geeignet. Die Hydraulikzylinder sind mit Befestigungsgewinden am Zylinderboden ausgestattet. Die Kolbenstange ist hartverchromt und mit einer auswechselbaren Druckplatte versehen. Ein Sicherheitsventil im Kolben schützt die Ringraumseite vor Überdruck.
Technische Daten LD-Hydraulikzylinder
Modell | Kapazität | Hublänge | Ölvolumen | A | Gewicht | H1 |
Tn | mm | cm³ | mm | kg | mm | |
LD01016 | 10 | 160 | 255 | 310 | 6,4 | 53,5 |
LD01025 | 10 | 250 | 398 | 400 | 8,0 | 53,5 |
LD01032 | 10 | 320 | 509 | 470 | 9,5 | 53,5 |
LD02016 | 20 | 160 | 499 | 320 | 11,7 | 60 |
LD02025 | 20 | 250 | 779 | 410 | 14,5 | 60 |
LD02032 | 20 | 320 | 997 | 480 | 16,8 | 60 |
LD03016 | 30 | 160 | 707 | 335 | 18,9 | 77 |
LD03032 | 30 | 320 | 1413 | 495 | 26,6 | 77 |
LD05016 | 50 | 160 | 1134 | 335 | 30,8 | 70 |
LD05032 | 50 | 320 | 2267 | 510 | 44,8 | 85 |
LD07516 | 75 | 160 | 1661 | 338 | 42,0 | 70 |
LD07532 | 75 | 320 | 3322 | 512 | 60,6 | 80 |
LD10016 | 95 | 160 | 2123 | 339 | 51,8 | 70 |
LD10032 | 95 | 320 | 4245 | 509 | 84,1 | 84 |
LD15005 | 150 | 50 | 1005 | 258 | 66,0 | 85 |
LD15015 | 150 | 150 | 3015 | 378 | 90,0 | 85 |
LD15030 | 150 | 300 | 6029 | 528 | 119,0 | 85 |
LD22005 | 220 | 50 | 1570 | 274 | 105,0 | 85 |
LD22015 | 220 | 150 | 4710 | 394 | 151,0 | 85 |
LD22030 | 220 | 300 | 9420 | 544 | 191,0 | 85 |
LD35005 | 350 | 50 | 2454 | 299 | 189,0 | 90 |
LD35015 | 350 | 150 | 7359 | 419 | 247,0 | 90 |
LD35030 | 350 | 300 | 14718 | 569 | 346,0 | 90 |
LD56005 | 560 | 50 | 4020 | 383 | 396,0 | 120 |
LD56015 | 560 | 150 | 12058 | 518 | 504,0 | 120 |
LD56030 | 560 | 300 | 24116 | 668 | 625,0 | 120 |

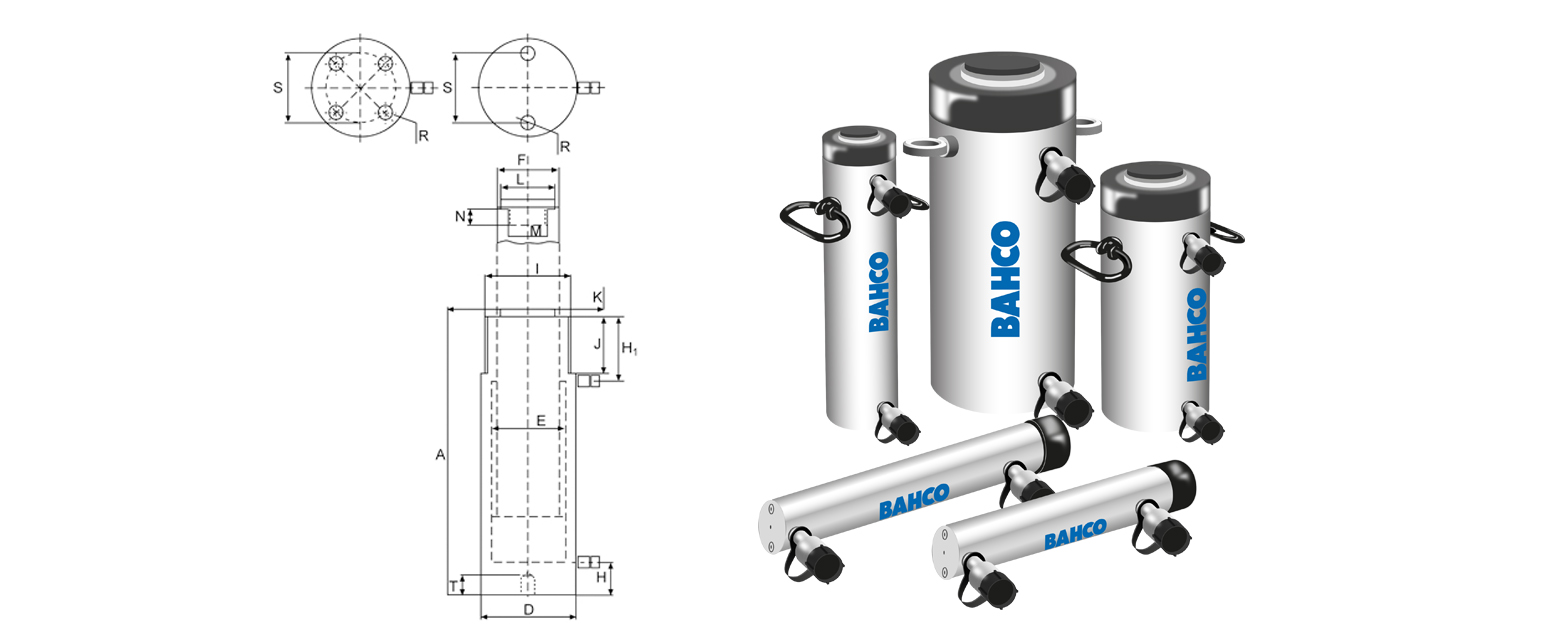

Technische Zeichnung Serie LD-Hydraulikzylinder
(Abb. ähnlich)
Technische Daten LD-Hydraulikzylinder
Kapazität | Kapazität | Kapazität | Kolbenfläche |
Tn | kN | kN | cm² |
Druck | Zug | ||
10 | 109 | 20 | 16 |
20 | 214 | 53 | 31 |
30 | 303 | 68 | 44 |
50 | 486 | 72 | 71 |
75 | 712 | 140 | 104 |
95 | 911 | 189 | 133 |
150 | 1380 | 370 | 201 |
220 | 2156 | 560 | 314 |
350 | 3368 | 1014 | 491 |
560 | 5519 | 1714 | 804 |
Technische Daten LD-Hydraulikzylinder
D | E | F | H | H1 | I | J | K | L | M | N | R | S | T |
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
60 | 45 | 36 | 20 | 53,5 | 2¼"-14 | 32 | 7 | 28 | 1"-8 | 24 | 5/16"-18 | 39 | 14 |
83 | 63 | 45 | 20 | 60 | 3¼"-12 | 40 | 8 | 35 | 1"-8 | 24 | ½"-13 | 58 | 15 |
102 | 75 | 56 | 26 | 77 | 3⅞"-12 | 48 | 10 | 45 | 1½"-16 | 25 | ½"-13 | 66 | 15 |
127 | 95 | 80 | 28 | 70/85 | 5"-12 | 50 | 10 | 61 | 1¾"-12 | 25 | ½"-13(4) | 95 | 15 |
150 | 115 | 90 | 30 | 70/80 | 5¾"-12 | 50 | 10 | 61 | 1¾"-12 | 25 | ½"-13(4) | 100 | 18 |
177 | 130 | 100 | 38 | 70/84 | 6⅞"-12 | 50 | 10 | 88 | 1¾"-12 | 30 | ¾"-10(4) | 139 | 18 |
215 | 160 | 110 | 49 | 85 | 8"-12 | 55 | 10 | 88 | 2½"-12 | 40 | ¾"-16(4) | 158 | 25 |
265 | 200 | 140 | 65 | 85 | 9¾"-12 | 55 | 10 | 111 | 2½"-12 | 60 | 1"-8(4) | 127 | 25 |
330 | 250 | 160 | 85 | 90 | 12¼"-12 | 60 | 10 | 131 | 3"-12 | 70 | 1¼"-7(4) | 158 | 40 |
430 | 320 | 200 | 110 | 120 | 15⅝"-8 | 80 | 15 | 178 | 4"-12 | 85 | 1¾"-5(4) | 203 | 55 |
Anschlussgewinde für Schnellkupplung ⅜" NPT
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
