Hydraulikzylinder
Einfachwirkender Hydraulikzylinder - LVMC mit Sicherungsmutter
Einfachwirkende Hydraulikzylinder der Serie LVMC und LVML in der Ausführung Standard und extraflach sind für den Einsatz im Bauwesen (Brücken-, Gebäude-, Schiffbau) geeignet. Mittels der Sicherungsmutter werden Lasten von den Hydraulikzylindern auf mechanische Weise langfristig sicher gehalten.
Zum Schutz der Hydraulikzylinder vor seitlicher Belastung wird der Einsatz von beweglichen Druckstücken empfohlen. Die extraflachen Hydraulikzylinder LVML verfügen serienmäßig über bewegliche Druckstücke für eine optimale Führung bei der Seitenbelastung.
Technische Daten LVMC-Hydraulikzylinder mit Sicherungsmutter
| Modell | Kapazität | Hublänge | Ölvolumen | A | Gewicht |
| TN / kN | mm | cm³ | mm | kg | |
| LVMC03005 | 30 / 303 | 50 | 221 | 141 | 9 |
| LVMC03010 | 30 / 303 | 100 | 442 | 191 | 12 |
| LVMC03015 | 30 / 303 | 150 | 663 | 246 | 15 |
| LVMC03020 | 30 / 303 | 200 | 884 | 296 | 18 |
| LVMC03025 | 30 / 303 | 250 | 1.104 | 355 | 22 |
| LVMC03030 | 30 / 303 | 300 | 1.325 | 405 | 25 |
| LVMC05005 | 51 / 406 | 50 | 354 | 153 | 14 |
| LVMC05010 | 51 / 496 | 100 | 709 | 203 | 19 |
| LVMC05015 | 51 / 496 | 150 | 1.063 | 261 | 25 |
| LVMC05020 | 51 / 496 | 200 | 1.418 | 311 | 30 |
| LVMC05025 | 51 / 496 | 250 | 1.772 | 366 | 35 |
| LVMC05030 | 51 / 496 | 300 | 2.126 | 416 | 40 |
| LVMC10005 | 95 / 925 | 50 | 664 | 180 | 31 |
| LVMC10010 | 95 / 925 | 100 | 1.327 | 230 | 40 |
| LVMC10015 | 95 / 925 | 150 | 1.991 | 285 | 50 |
| LVMC10020 | 95 / 925 | 200 | 2.655 | 335 | 59 |
| LVMC10025 | 95 / 925 | 250 | 3.318 | 391 | 69 |
| LVMC10030 | 95 / 925 | 300 | 3.982 | 441 | 78 |
| LVMC14005 | 144 / 1.407 | 50 | 1.005 | 195 | 52 |
| LVMC14010 | 144 / 1.407 | 100 | 2.011 | 245 | 65 |
| LVMC14015 | 144 / 1.407 | 150 | 3.016 | 309 | 83 |
| LVMC14020 | 144 / 1.407 | 200 | 4.021 | 359 | 96 |
| LVMC14025 | 144 / 1.407 | 250 | 5.027 | 415 | 111 |
| LVMC14030 | 144 / 1.407 | 300 | 6.032 | 465 | 125 |
| LVMC22015 | 224 / 2.192 | 150 | 4.712 | 328 | 134 |
| LVMC22030 | 224 / 2.192 | 300 | 9.425 | 488 | 201 |
| LVMC31015 | 310 / 3.037 | 150 | 6.506 | 351 | 197 |
| LVMC31030 | 310 / 3.037 | 300 | 13.012 | 511 | 289 |
| LVMC41015 | 409 / 4.008 | 150 | 8.588 | 370 | 274 |
| LVMC41030 | 409 / 4.008 | 300 | 17.177 | 530 | 395 |
| LVMC52015 | 522 / 5.114 | 150 | 10.959 | 395 | 378 |
| LVMC52030 | 522 / 5.114 | 300 | 21.918 | 555 | 535 |
| LVMC61005 | 611 / 5.987 | 50 | 4.276 | 311 | 347 |
| LVMC61015 | 611 / 5.987 | 150 | 12.829 | 421 | 472 |
| LVMC61030 | 611 / 5.987 | 300 | 25.659 | 581 | 654 |
| LVMC83005 | 831 / 8.149 | 50 | 5.821 | 348 | 537 |
| LVMC83015 | 831 / 8.149 | 150 | 17.462 | 458 | 709 |
| LVMC83030 | 831 / 8.149 | 300 | 34.925 | 618 | 959 |
| LVMC110005 | 1.085 / 10.644 | 50 | 7.603 | 392 | 772 |
| LVMC110015 | 1.085 / 10.644 | 150 | 22.808 | 502 | 991 |
| LVMC110030 | 1.085 / 10.644 | 300 | 45.616 | 673 | 1.332 |
Bewegliche Druckstücke auf Anfrage!
Anschlussgewinde: ⅜" NPT.
Technische Daten LVMC Hydraulikzylinder mit Sicherungsmutter
| Kapazität | Kolbenfläche | D | E | F | H | J | K | L | N |
| TN / kN | cm² | mm | mm | mm | mm | mm | mm | mm | |
| 30 / 303 | 44,2 | 100 | 75 | Tr 75x4 | 20 | 20 | 3 | 50 | 20 |
| 51 / 496 | 70,9 | 125 | 95 | Tr 95x4 | 25 | 21 | 3 | 50 | 20 |
| 95 / 925 | 132,7 | 170 | 130 | Tr 130x6 | 30 | 31 | 3 | 71,5 | 20 |
| 144 / 1.407 | 201,1 | 210 | 160 | Tr 160x6 | 40 | 38 | 3 | 94 | 20 |
| 224 / 2.192 | 314,2 | 260 | 200 | Tr 200x6 | 50 | 40 | 3 | 113 | 25 |
| 310 / 3.037 | 493,7 | 305 | 235 | Tr 235x6 | 55 | 45 | 5 | 140 | 30 |
| 409 / 4.008 | 573,6 | 350 | 270 | Tr 270x6 | 65 | 50 | 5 | 159 | 30 |
| 522 / 5.114 | 730,6 | 400 | 305 | Tr 305x6 | 75 | 60 | 5 | 179 | 30 |
| 611 / 5.987 | 855,3 | 430 | 330 | Tr 330x6 | 80 | 80 | 5 | 194 | 30 |
| 831 / 8.149 | 1.164,2 | 505 | 385 | Tr 385x6 | 95 | 90 | 5 | 225 | 30 |
| 1.085 / 10.644 | 1.520,5 | 570 | 440 | Tr 440x6 | 105 | 105 | 5 | 250 | 30 |
Anschlussgewinde: ⅜" NPT

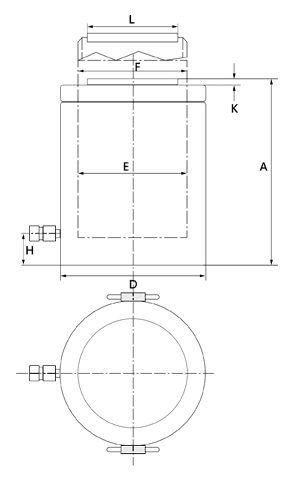

Technische Zeichnung LVML & LVMC-Zylinder
(Abb. ähnlich)

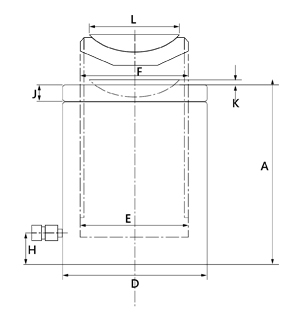

Type LVML
| Modell | Kap. | Leist. | Hub- | Kolb.- | Ölvol. | Gewicht | A | D | E | F | H | J | K | L |
| länge | fläche | |||||||||||||
| Tn | kN | mm | cm² | cm³ | kg | mm | mm | mm | mm | mm | mm | mm | ||
| LVML05005 | 51 | 496 | 50 | 70,8 | 355 | 11 | 125 | 125 | 95 | Tr 95x4 | 20 | 21 | 6 | 92 |
| LVML09004 | 95 | 929 | 45 | 132,7 | 597 | 22 | 137 | 165 | 130 | Tr 130x6 | 23 | 31 | 8 | 126 |
| LVML14004 | 144 | 1.407 | 45 | 201,1 | 905 | 39 | 148 | 205 | 160 | Tr 160x6 | 28 | 38 | 9 | 148 |
| LVML22004 | 224 | 2.199 | 45 | 314,2 | 1.413 | 62 | 155 | 255 | 200 | Tr 200x6 | 32 | 40 | 10 | 157 |
| LVML31004 | 310 | 3.036 | 45 | 433,7 | 1.952 | 97 | 173 | 310 | 235 | Tr 270x6 | 44 | 45 | 11 | 215 |
| LVML41004 | 409 | 4.008 | 45 | 572,6 | 2.577 | 130 | 180 | 350 | 270 | Tr 270x6 | 44 | 50 | 10 | 260 |
| LVML52004 | 522 | 5.114 | 45 | 730,6 | 3.388 | 184 | 195 | 400 | 305 | Tr 305x6 | 50 | 60 | 10 | 295 |
Bewegliche Druckstücke auf Anfrage!
Anschlussgewinde: ⅜" NPT
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
