Hydraulikzylinder
CJ - Kompaktzylinder - einfachwirkend mit Federrückzug
Die Kompaktheber der Serie CJ sind einfachwirkende, kompakte Zylinder in Niedrigbauweise mit integrierter Pumpe. Der Pumphebel ist um 360° schwenkbar, das Entlastungsventil befindet sich am Zylindergehäuse.
CJ-Kompaktheber sind die richtige Wahl, wenn man flexibel einsetzbare Zylinder an schwer zugänglichen Stellen benötigt.
Die Kompaktzylinder verfügen über zwei Leistungsbereiche von 11t und 23t.
Die Kompaktzylinder sind mit einem jeweiligen Hub von 41 mm und einer Bauhöhe von 95 mm lieferbar.
Die Kolben der Kompaktheber sind hartverchromt und die Zylinder sind von innen rollpoliert.

Technische Daten CJ Kompaktzylinder
Modell | Artikel- | Kapazität | Hub | Ölvol. | Gewicht | A | B | E | F | L | N | P |
Nummer | (kN/t) | mm | cm³ | kg | mm | mm | Ø mm | Ø mm | mm | mm | Ømm | |
CJ-100 | 38600100 | 111/11 | 41 | 155 | 5,5 | 95 | 136 | 45 | 37,95 | 85 | 90 | 53,8 |
CJ-200 | 38600200 | 232/23 | 41 | 250 | 8,0 | 95 | 136 | 65 | 50,8 | 110 | 110 | 69,8 |

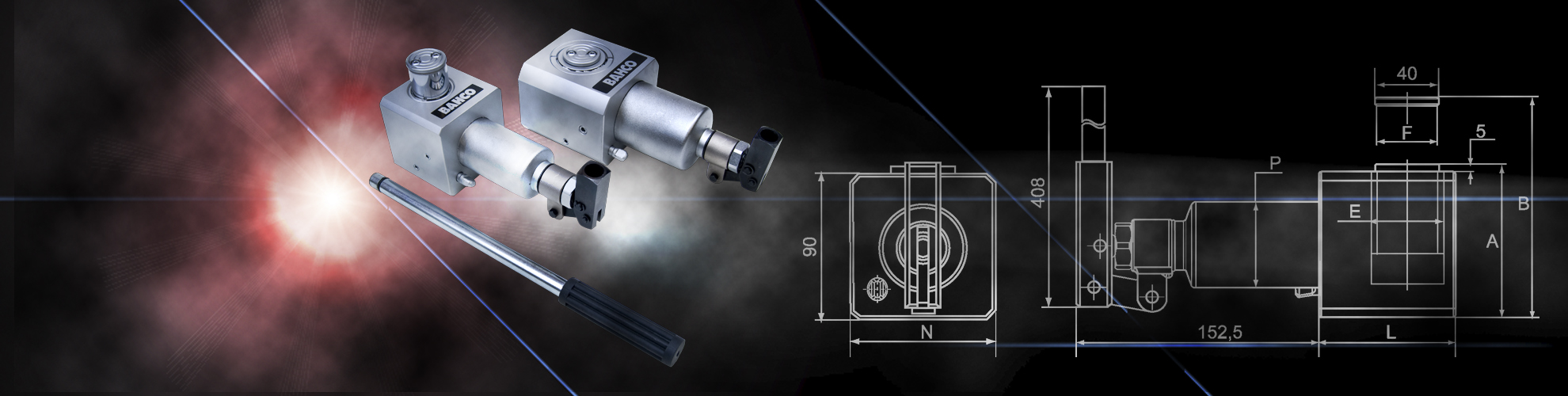

CJ-Kompaktzylinder - Technische Zeichnung


Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
Produktdatenblatt


Ersatzteilliste für Hydraulikzylinder CJ100

Ersatzteilliste für Hydraulikzylinder CJ200
