Lochstanzmaschinen

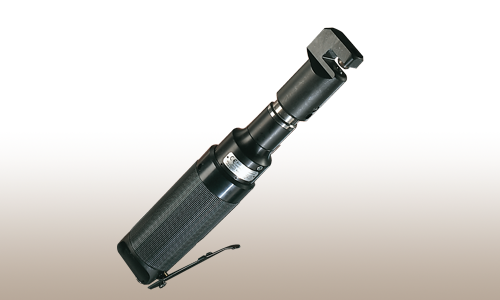

Lochstanzmaschine H4
Das H4 ist ein lufthydraulisches Lochstanzwerkzeug. Seine Konstruktion bietet die Möglichkeit, kraftvoll und mit schnellem Schlag zu arbeiten. Das Lochstanzen erfolgt gratfrei. Die H4 Lochstanzmaschine stanzt Bleche bis zu 3,5 mm.
Das Werkzeug ist leicht und gut ausgewogen, um den Anwender so wenig wie möglich zu belasten. Die Lufthydraulik sorgt für leisen und vibrationsfreien Lauf. Das Werkzeug besitzt nur wenige bewegliche Teile und ist daher sehr betriebssicher.

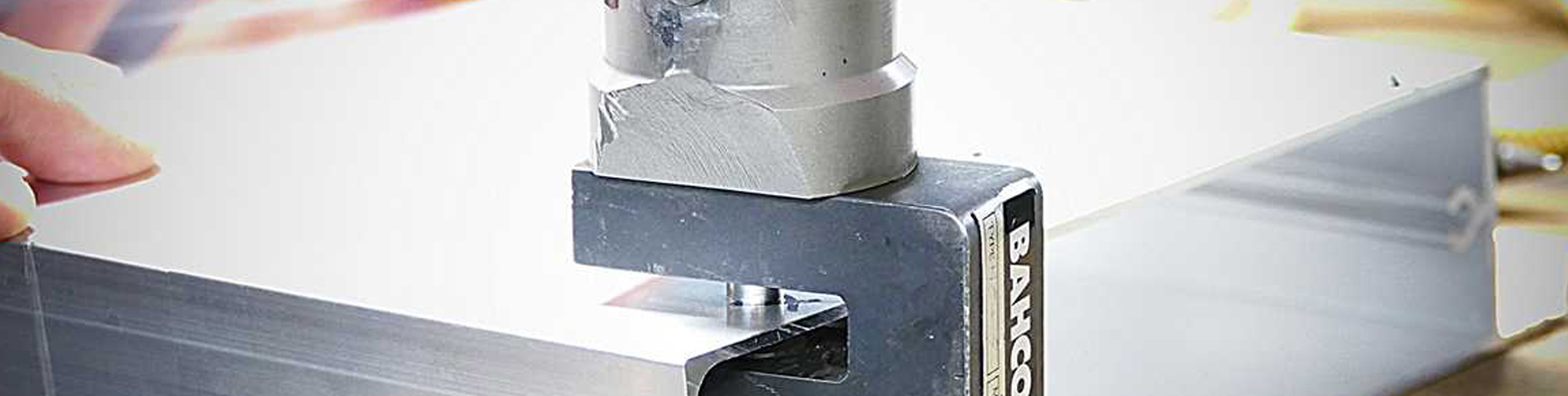

H4 Werkzeugkopf
Antriebseinheit H4
| Bezeichnung | Gewicht | Druckkraft | Länge | Zylinder |
| kg | kN | mm | Ø mm | |
| H4/d-D333 | 1,8 | 10 | 334 | 52 |
| H4/d-D433 | 2,0 | 15 | 351 | 60 |
Leistung* (Blechstärke mm) D333 und 433
| Material | Aluminium | Stahl | Edelstahl | Aluminium | Stahl | Edelstahl |
| D333 | D333 | D333 | D433 | D433 | D433 | |
| Stanze Ø 4 mm | 3,3 | 2,4 | 1,4 | 3,5 | 3,5 | 2,1 |
| Stanze Ø 5 mm | 2,6 | 1,8 | 1,1 | 3,5 | 2,8 | 1,7 |
| Stanze Ø 6 mm | 2,2 | 1,5 | 0,9 | 3,3 | 2,3 | 1,4 |
| Stanze Ø 7 mm | 1,9 | 1,3 | 0,8 | 2,8 | 2,0 | 1,2 |
| Stanze Ø 8 mm | 1,6 | 1,1 | 0,7 | 2,5 | 1,7 | 1,0 |
Vibrationsniveau: < 2,5 m/s²
Geräuschpegel: 63 dB(A) CE
* Bei Druck von 6 bar
H4 Lochstanzmaschine ist in Standardausführung mit einem kompletten Stanzsatz von 4 - 8 mm erhältlich. In Sonderausführung sind Stanzen in Intervallen von 0,1 mm lieferbar.
Stanze und Matrize lassen sich leicht austauschen.
Beispiel: H4 Lochstanzmaschine mit Antriebseinheit D333 und Durchmesser (d) der Stanze 5 mm hat die Bestell-Bezeichnung: H4/5-D333.
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
