Pneumatische Leitspindeleinheiten LS 22

Pneumatische Leitspindeleinheiten LS 22
Technische Daten

Pneumatische Leitspindeleinheit der Serie LS22

Klein – Kompakt – Lehrenhaltig
Die Gewindeeinheiten mit Leitspindel der Serie LS 22 zählen zu den kleinsten druckluftbetriebenen Einheiten am Markt. Die Grundkonstruktion besteht aus einem Druckluft-Lamellenmotor, Planetengetriebe, Leitspindelund Mutter, sowie wahlweise elektrische oder pneumatische Endlagenschalter. Die Werkzeugaufnahme erfolgt über ein Schnellwechselfutter mit Gewindebohrereinsatz. Der Gesamthub beträgt 51 mm. Die Gewindetiefe wird mittels einer Anschlagscheibe auf einer kleinen Nockenwelle voreingestellt und danach mit einer Mutter fein justiert. Sie erreichen dadurch eine Genauigkeit von ± 0,01 mm. Die Einheiten sind auch für Linksgewinde lieferbar.

Merkmale

•    kleine, kompakte Bauweise
•    6 Drehzahlvarianten lieferbar
•    hohe Einstell-Genauigkeit der Gewindetiefe
•    wahlweise elektrische oder pneumatische Endlagenschalter
•    Schnellwechselfutter mit Gewindebohrereinsatz
•    auch mit Leitspindeln für Linksgewinde lieferbar

Richtwerte für die Auswahl der Einheit [M-Gewinde]

Gewindeeinheit Ø in Stahl/mm Ø in Aluminium & Messing/mm Ø in Holz & Kunststoff/mm
Anzahl der Spindeln 1 / 2 / 3 / 4 1 / 2 / 3 / 4 1 / 2 / 3 / 4
LS223 M8 / M6 / M6 / M5 M12 / M10 / M8 / M8 M12 / M12 / M10 / M10
LS225 M6 / M5 / M5 / M4 M12 / M8 / M6 / M6 M12 / M10 / M8 / M8
LS226 M6 / M5 / M5 / M4 M10 / M8 / M6 / M6 M10 / M8 / M8 / M6
LS2213 M5 / M4 / M4 / M3 M8 / M6 / M5 / M5 M8 / M8 / M6 / M5
LS2221 M4 / M3 / M3 / M2 M6 / M5 / M4 / M4 M8 / M6 / M5 / M4
LS2228 / / / M5 M6 / M5 / /

Leistungsdaten bei 6,3 bar

Leistung 0,16 kW Tiefengenauigkeit ± 0,01 mm
Hub (max. 100% kontrolliert) 51 mm Arbeitsdruck 6 - 7 bar
Min. Mittenabstand Luftverbrauch < 0,3 m³/min.
Einfache Spindel 42 mm Geräuschpegel < 70 dB(A)
Doppel-Spindelkopf 11 mm

Technische Daten LS 22

Gewindeeinheit Leerlaufdrehzahl Drehzahl [U/min.] Drehmoment Drehmoment Nm
[U/min.] (bei max. Leistung) Nm (bei max. Leistung)
LS 223 240 140 13,4 10,8
LS 225 400 240 8,0 6,7
LS 226 540 310 5,9 5,0
LS 2213 1.050 650 3,0 2,4
LS 2221 1.750 1.050 1,8 1,5
LS 2228 2.400 1.390 1,3 1,1

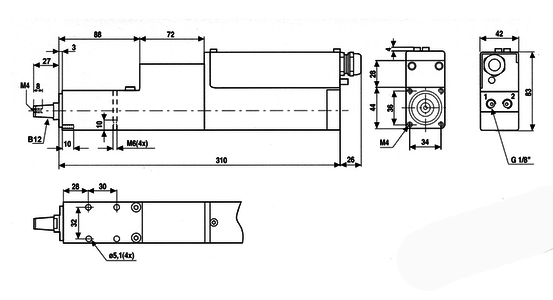

Technische Zeichnung LS 22

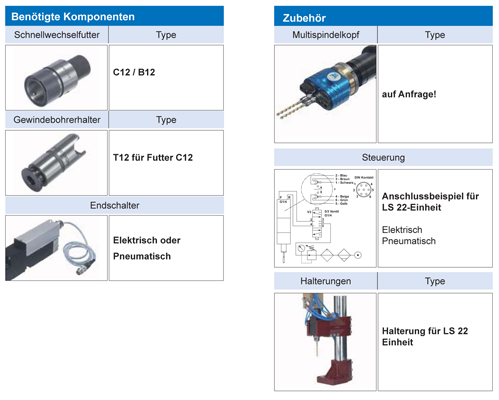

Benötigte Komponenten & Zubehör

Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
