Schraubenspannzylinder MGR
Technische Daten

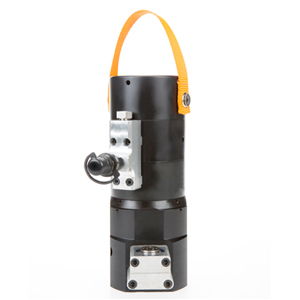

Mehrstufige Spannzylinder Serie MGR

Der mehrstufige Schraubenspannzylinder der Serie MGR besitzt mehrere wirksame Kolbenflächen und eignet sich für hohe Verschraubungszyklen. Neben den gängigen Bolzengrößen von M20-M64, sind auch hier weitere Gewindegrößen auf Anfrage möglich. Mit Hilfe der mitgelieferten Druck-Kraft-Tabelle wird der Druck an der Hydraulikpumpe eingestellt, um die richtige Spannkraft am Spannzylinder zu erzeugen. Der optionale Zykluszähler zählt jeden Druckzyklus, mit dem der Spannzylinder beaufschlagt wird. Damit können Wartungsintervalle effizient geplant werden und die Zyklendaten dokumentiert und ausgewertet werden. Zusätzlich ist in diesem Spannzylinder eine Hubbegrenzung verbaut. Dies verhindert, dass der Kolben zu weit ausgefahren wird und Hydrauliköl unter Druck austritt. Dadurch wird die Arbeitssicherheit erhöht. Die integrierte Kolbenrückstellung durch Tellerfedern erhöht die Arbeitsgeschwindigkeit. Über den direkten Zahntrieb wird die Sechskantmutter während des Spannvorgangsdrehrichtungs-gleich angelegt und gelöst. Die Spannzylinder der Serie MGR eignen sich für das simultane Anziehen mehrerer Schrauben.

Merkmale:

•    Mehrstufiger Schraubenspannzylinder mit
     automatischer Kolbenrückstellung
•    Bolzengrößen M20-M64
•    Max. Druck von 1.500bar
•    Höchste Kraft bei minimalem Außendurchmesser
•    Zerstörungsschutz durch mechanischen Anschlag
•    Zeitersparnis durch Federrückzug
•    Inklusive Tragegurt

Technische Daten

Type Gewinde Max. Druck Vorspannkraft Außendurchmesser
[bar] [kN] [mm]
MGR 20LD M20 1.500 196 57,0
MGR 24LD M24 1.500 285 62,0
MGR 30LD M30 1.350 463 73,5
MGR 33LD M33 1.350 562 78,5
MGR 36LD M36 1.350 674 82,0
MGR 42LD M42 1.500 975 98,5
MGR 48LD M48 1.500 1.194 112,0
MGR 52LD M52 1.500 1.424 121,0
MGR 56LD M56 1.500 1.675 126,0
MGR 64LD M64 1.500 2.245 139,0

Technische Daten

Type Höhe Hub Bolzenüberstand Gewicht
[mm] [mm] [mm] [kg]
MGR 20LD 149 7 41 - 45 3,5
MGR 24LD 168 7 51 - 55 4,3
MGR 30LD 207 7 59 - 83 6,5
MGR 33LD 234 10 71 - 90 7,1
MGR 36LD 236 10 70 - 91 8,7
MGR 42LD 264 10 80 - 107 13,0
MGR 48LD 279 10 100 - 120 15,8
MGR 52LD 292 10 107 - 127 19,0
MGR 56LD 307 10 110 - 135 25,0
MGR 64LD 334 10 131 - 166 28,6

Folgende Elektromotorpumpen können für den Betrieb eingesetzt werden:

•    Elektromotorpumpe HEM 8/16 - 150-5
•    Elektromotorpumpe HEM 16 - 180-5
•    Elektromotorpumpe HEM 20 - 110-3

Folgende Hydraulikpumpen können für den Betrieb eingesetzt werden:

•    Lufthydraulische Pumpe PP150-1000
•    Hydraulikpumpe P 150-1000
•    Hydraulikpumpe PHS 150-1000

Schläuche und Kupplungen bitte separat anfragen.

Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
