Spannzylinder
Einstufige Spannzylinder serie HSR
Der einstufige Schraubenspannzylinder der Serie HSR kann für Bolzengrößen von M20-M100 eingesetzt werden, unabhängig vom Bolzenüberstand. Mit Hilfe der mitgelieferten Druck-Kraft-Tabelle wird der Druck an der Hydraulikpumpe eingestellt, um die richtige Spannkraft am Spannzylinder zu erzeugen. Beim maximalen Hub wird auf dem Kolben eine Markierung sichtbar. Zusätzlich ist in diesem Spannzylinder eine Hubbegrenzung verbaut.
Dies verhindert, dass der Kolben zu weit ausgefahren wird und Hydrauliköl unter Druck austritt. Dadurch wird die Arbeitssicherheit erhöht. Die automatische Kolbenrückstellung erfolgt mit einem Federmechanismus. Mit diesem Spannzylinder werden Schrauben schnell und sicher angezogen. Die Wartungsanforderungen sind äußerst gering, wodurch auch die Ausfallzeiten des Spannzylinders gering bleiben. Darüber hinaus eignen sich die Spannzylinder für das simultane Anziehen mehrerer Fundamentschrauben.
MERKMALE:
• Einstufiger Schraubenspannzylinder mit
automatischer Kolbenrückstellung
• Bolzengrößen M20-M100
• Max. Druck von 1.500bar
• Hub von 10mm (außer HSR 0 = 8mm)
• Einsatz ist unabhängig vom Bolzenüberstand
• Visuelle Anzeige bei maximalem Hub
• Hubbegrenzung
Technische Daten

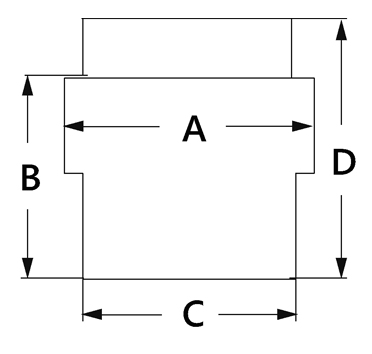

| Type | Gewinde- | Vorspannkraft | Gewicht | A | B | C | D |
| durchmesser* | [kN] | [kg] | [mm] | [mm] | [mm] | [mm] | |
| HSR 0 | M20 - M22 | 160 | 2,5 | 66 | 93 | 63 | 114 |
| HSR 1 | M24 - M27 | 280 | 3,7 | 85 | 117 - 120 | 68 - 76 | 142 - 145 |
| HSR 2 | M24 - M36 | 450 | 5,5 | 103 | 117 - 126 | 75 - 89 | 142 - 151 |
| HSR 3 | M33 - M42 | 660 | 7,5 | 118 | 123 - 132 | 92 - 105 | 150 - 159 |
| HSR 4 | M39 - M48 | 1.000 | 11,5 | 141 | 132 - 144 | 112 - 128 | 164 - 176 |
| HSR 5 | M52 - M68 | 1.500 | 18,5 | 176 | 148 - 167 | 134 - 165 | 187 - 206 |
| HSR 6 | M72 - M90 | 2.500 | 33,0 | 219 | 167 - 180 | 172 - 205 | 216 - 235 |
| HSR 7 | M90 - M100 | 3.200 | 47,0 | 252 | 186 - 199 | 230 - 242 | 241 - 254 |
| HSR 8 | 105 - M 115 | 4.100 | 63,5 | 283 | 199 - 212 | 255 - 270 | 264 - 277 |
* Weitere Größen auf Anfrage.
Folgende Elektromotorpumpen können für den Betrieb eingesetzt werden:
• Elektromotorpumpe HEM 8/16 - 150-5
• Elektromotorpumpe HEM 16 - 180-5
• Elektromotorpumpe HEM 20 - 110-3
Folgende Hydraulikpumpen können für den Betrieb eingesetzt werden:
• Lufthydraulische Pumpe PP150-1000
• Hydraulikpumpe P 150-1000
• Hydraulikpumpe PHS 150-1000
Schläuche und Kupplungen bitte separat anfragen.
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
