Spannzylinder

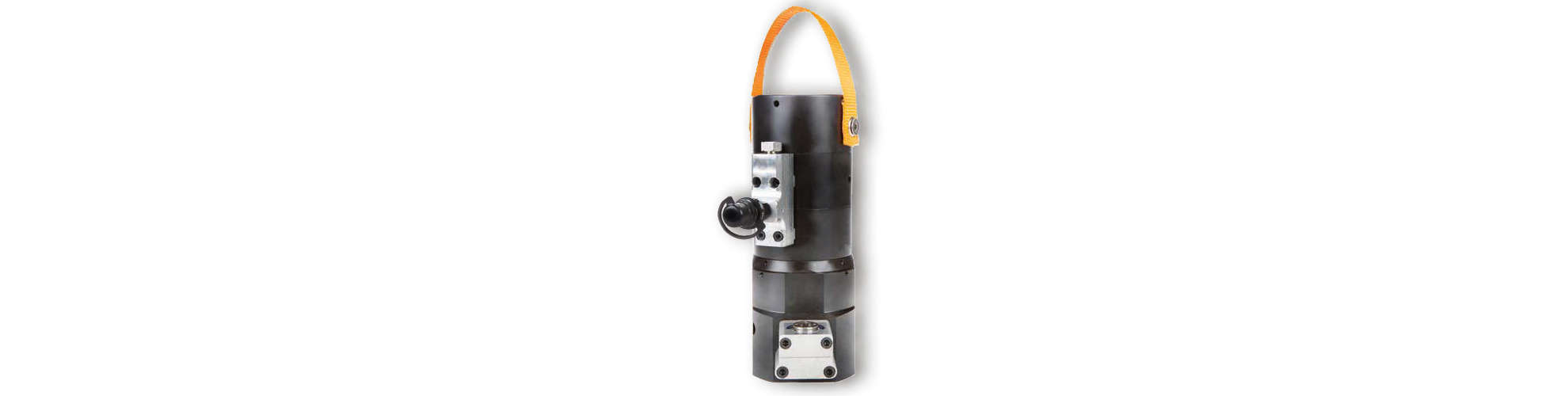

Mehrstufige Spannzylinder Serie MGR
Der mehrstufige Schraubenspannzylinder der Serie MGR besitzt mehrere wirksame Kolbenflächen und eignet sich für hohe Verschraubungszyklen. Neben den gängigen Bolzengrößen von M20-M64, sind auch hier weitere Gewindegrößen auf Anfrage möglich. Mit Hilfe der mitgelieferten Druck-Kraft-Tabelle wird der Druck an der Hydraulikpumpe eingestellt, um die richtige Spannkraft am Spannzylinder zu erzeugen. Der optionale Zykluszähler zählt jeden Druckzyklus, mit dem der Spannzylinder beaufschlagt wird. Damit können Wartungsintervalle effizient geplant werden und die Zyklendaten dokumentiert und ausgewertet werden. Zusätzlich ist in diesem Spannzylinder eine Hubbegrenzung verbaut. Dies verhindert, dass der Kolben zu weit ausgefahren wird und Hydrauliköl unter Druck austritt. Dadurch wird die Arbeitssicherheit erhöht. Die integrierte Kolbenrückstellung durch Tellerfedern erhöht die Arbeitsgeschwindigkeit. Über den direkten Zahntrieb wird die Sechskantmutter während des Spannvorgangsdrehrichtungs-gleich angelegt und gelöst. Die Spannzylinder der Serie MGR eignen sich für das simultane Anziehen mehrerer Schrauben.
Merkmale:
• Mehrstufiger Schraubenspannzylinder mit
automatischer Kolbenrückstellung
• Bolzengrößen M20-M64
• Max. Druck von 1.500bar
• Höchste Kraft bei minimalem Außendurchmesser
• Zerstörungsschutz durch mechanischen Anschlag
• Zeitersparnis durch Federrückzug
• Inklusive Tragegurt
Technische Daten
| Type | Gewinde | Max. Druck | Vorspannkraft | Außendurchmesser |
| [bar] | [kN] | [mm] | ||
| MGR 20LD | M20 | 1.500 | 196 | 57,0 |
| MGR 24LD | M24 | 1.500 | 285 | 62,0 |
| MGR 30LD | M30 | 1.350 | 463 | 73,5 |
| MGR 33LD | M33 | 1.350 | 562 | 78,5 |
| MGR 36LD | M36 | 1.350 | 674 | 82,0 |
| MGR 42LD | M42 | 1.500 | 975 | 98,5 |
| MGR 48LD | M48 | 1.500 | 1.194 | 112,0 |
| MGR 52LD | M52 | 1.500 | 1.424 | 121,0 |
| MGR 56LD | M56 | 1.500 | 1.675 | 126,0 |
| MGR 64LD | M64 | 1.500 | 2.245 | 139,0 |
Technische Daten
| Type | Höhe | Hub | Bolzenüberstand | Gewicht |
| [mm] | [mm] | [mm] | [kg] | |
| MGR 20LD | 149 | 7 | 41 - 45 | 3,5 |
| MGR 24LD | 168 | 7 | 51 - 55 | 4,3 |
| MGR 30LD | 207 | 7 | 59 - 83 | 6,5 |
| MGR 33LD | 234 | 10 | 71 - 90 | 7,1 |
| MGR 36LD | 236 | 10 | 70 - 91 | 8,7 |
| MGR 42LD | 264 | 10 | 80 - 107 | 13,0 |
| MGR 48LD | 279 | 10 | 100 - 120 | 15,8 |
| MGR 52LD | 292 | 10 | 107 - 127 | 19,0 |
| MGR 56LD | 307 | 10 | 110 - 135 | 25,0 |
| MGR 64LD | 334 | 10 | 131 - 166 | 28,6 |
Folgende Elektromotorpumpen können für den Betrieb eingesetzt werden:
• Elektromotorpumpe HEM 8/16 - 150-5
• Elektromotorpumpe HEM 16 - 180-5
• Elektromotorpumpe HEM 20 - 110-3
Folgende Hydraulikpumpen können für den Betrieb eingesetzt werden:

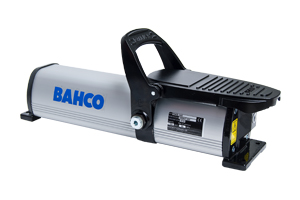

• Lufthydraulische Pumpe PP150-1000
• Hydraulikpumpe P 150-1000

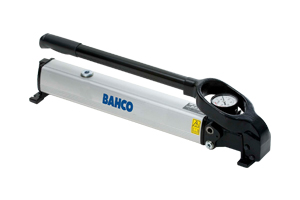

• Hydraulikpumpe PHS 150-1000
Schläuche und Kupplungen bitte separat anfragen.
Alle Angaben zu technischen Daten sind ohne Gewähr.
Wir behalten uns vor, Änderungen ohne vorherige Ankündigung jederzeit vorzunehmen.
